図面のビュー プロパティ
図面ビュー プロパティで、ビュー プロパティを確認および変更できます。
すべての図面ビュー プロパティをここで説明します。図面プロパティ パネルに表示されるビュー プロパティは、図面プロパティ ダイアログ ボックスまたは図面リボンで開いたビュー プロパティとは異なる場合があるため、プロパティの名前を変えることができます。
プロパティ パネルのビュー プロパティ
プロパティ パネルのビュー プロパティを使用して、開いている図面内の選択したビューのプロパティや、[表示] タブのコマンドを使用して作成するビューのプロパティをすばやく変更することができます。
図面プロパティ パネルで図面ビュー プロパティを開くには、次の操作を行います。
- 開いている図面で図面ビュー フレームをクリックします。図面プロパティ パネルが開いていない場合、ビュー フレームをダブルクリックします。フレームをダブルクリックすると、[ビュー プロパティ] ダイアログ ボックスも開きます。これには、さらに多くのプロパティがあります。
- 図面プロパティ パネルのオブジェクト リストで、[ビュー] を選択します。
以下では、図面プロパティ パネルで使用できるすべてのビュー プロパティについて説明します。
さまざまなレベルの図面プロパティの詳細については、「図面プロパティの設定と変更のさまざまなレベル」を参照してください。
| 設定 | 説明 |
|---|---|
| プロパティ パネルでのプロパティの保存、読み込み、および検索 |
|
| サイズと配置 | |
|
縮尺 |
ビューの縮尺を設定します。 |
|
サイズ |
部材に合わせる:Tekla Structures では、余分なスペースを残さずに、ビューの内容が図面ビュー フレームに収められます。 範囲で指定:デプスダウン/デプスアップ では、ビューの x 軸と y 軸に沿ってビュー サイズを定義します。X 最小 / X 最大 および Y 最小 / Y 最大 では、ビュー平面に対して垂直なビューのデプスを定義します。 |
|
隣接部材用拡大範囲 |
隣接部材が表示されるようにビューを延長する値を入力します。 詳細については、「図面内の隣接部材を表示する」を参照してください。 |
|
鏡面ビュー |
低層階の柱や梁などの荷重構造体を表示します。 このオプションを選択すると、構造が実線で表示され、このオプションを選択しない場合、構造が破線で表示されます。 |
|
X または Y 軸まわりの回転 |
3Dビューのビュー角度を変更します。Y および X 方向の角度値を入力します。図面ビュー内の回転はローカル軸回りです。両方の値が 0.0 の場合は正面ビューと等しくなります。 |
|
配置 |
図面ビューの配置を固定または自由に設定します。
詳細については、「図面ビューの自動的な自由配置または固定配置の定義」を参照してください。 |
| 部材表示 | |
|
短縮表示 |
部材が非常に長い場合、その部材にディテールが含まれていなければ、短縮表示することができます。 [はい] を選択すると、短縮表示がアクティブになります。[X方向のみ] または [Y方向のみ] で短縮表示するように選択することもできます。 詳細については、「図面ビュー内の部材の短縮表示」を参照してください。 |
|
斜め・テーパー部材の短縮表示 |
選択すると、Tekla Structures で斜め部材が短縮表示されます。 |
|
適応の最小長 |
部材を短縮するときに最低限必要な長さを定義します。部材の長さは、入力した値の倍以上である必要があります。 |
|
短縮表示ギャップサイズ |
短縮表示部材の間の距離を定義します。 |
|
展開した部材 |
この設定は、単品図にのみ表示されます。[はい] を選択すると、図面内の曲げ線とその寸法が表示されます。 詳細については、「図面での折れ梁の展開」を参照してください。 |
| 平面展開した部材 |
変形部材の変形を解除し、変形された部材の作成 (平面展開) 形状を図面に表示するには、このオプションを選択します。 図面で平面展開した部材の詳細については、「図面での変形部材の平面展開」を参照してください。 |
|
開口/ピットシンボル |
オンにすると、Tekla Structures で開口部とリセスのシンボルが表示されます。 詳細については、「図面での部材の開口部とリセスの表示」を参照してください。 |
| 基準点と寸法 | |
|
位置 |
モデル原点、プロジェクト基準点、または任意の基準点によって定義された座標系を選択します。[位置] では、プロジェクト基準点がデフォルト値として使用されます。
|
| エレベーションの基準レベル |
エレベーションの参照点を指定します。 [指定] で入力した値が使用されます。 [ビュー平面] を選択すると、ビュー平面を基準として参照点が計測されます。 |
|
寸法の作成 |
選択したビューについてのみ、寸法を個別に作成します。このオプションは、既存の図面を複製するとき、および既存の図面の寸法を再設定するときの寸法の作成に影響します。次のオプションがあります。 自動 作成しない 図面複製 詳細については、「選択したビューのみでの寸法の複製」を参照してください。 |
| ビューラベル | |

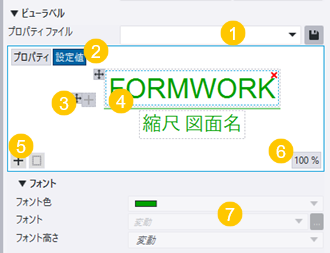

| ビュー ラベル エディタ |  (1) [プロパティ ファイル] では、ビュー ラベルの内容を読み込んで保存できます。この設定を有効にするには、エディタでラベル コンテナをクリックします。 (2) エディターでプロパティ名またはプロパティ値を表示するには、[プロパティ] ボタンまたは [設定値] ボタンをクリックします。これらのボタンは、図面で既存のビューを選択した場合にのみ使用できます。 (3) (4) ビュー ラベルの線の周囲にラベル コンテナを表示します。ラベル コンテナをクリックして選択します。新しい要素を追加するには、[ (5) 新しいコンテナを追加するには、[ (6) % ボタンをクリックすると、現在のズーム レベルが表示されます。マウスの中ボタンを使用してズームインまたはズームアウトできます。[%] ボタンをクリックすると、最適サイズにズームできます。 (7) ラベル プロパティ |
| フォント | |
|
フォント色, フォント, フォント高さ |
ラベルで使用するフォント色、タイプ、および高さを定義します。 [...] をクリックすると、他のフォントを選択できます。 標準色を使用することも、カスタム RGB 色を定義することもできます。 |
| 枠 | |
|
枠, フレーム色 |
1 つまたは複数の要素、またはラベル コンテナのフレーム タイプと色を定義します。 これらのプロパティは、要素またはラベル コンテナを選択すると使用できるようになります。 標準色を使用することも、カスタム RGB 色を定義することもできます。 [要素] リストから枠を追加することもできます。 |
| テキスト配置 | |
| 配置 |
ラベル マークの配置を定義します。[左]、[中心]、または [右]。 この設定は、ラベル エディタでラベル マークを選択した場合に有効になります。 |
| テキスト位置 |
ラベル内のテキストの位置を定義します。 この設定は、ラベル エディタでラベル マークを選択した場合に有効になります。 |
|
テキストの X オフセット, テキストの Y オフセット |
X 方向または Y 方向のテキスト オフセットを定義します。 この設定は、ラベル エディタでラベル マークを選択した場合に有効になります。 |
| シンボルと線 | |
|
シンボル, 色 サイズ, 線の長さ |
ビュー ラベルに使用するシンボルと、シンボルの色、サイズ、ラベルの線の長さを定義します。 シンボル オプションは次のとおりです。 なし 空円 交差円 カスタム
標準色を使用することも、カスタム RGB 色を定義することもできます。 カスタム シンボルの使用方法の詳細については、サポートの記事「ビュー ラベルに 2 つのカスタム シンボルを追加する方法」を参照してください。 |
| ラベル配置 | |
|
垂直位置 |
ビュー ラベルの垂直位置を定義します。 [上] で、ビュー ラベルはビューの上部に配置されます。 [下] で、ビュー ラベルはビューの下部に配置されます。 |
| 水平位置 | ビュー ラベルの水平位置を定義します。 フレームに左揃え
フレームに中央揃え
フレームに右揃え
範囲に左揃え
範囲に中央揃え
範囲に右揃え
|
| 方向マーク | |
| ラベルの種類, 高さ |
ビュー方向マークを表示します。 断面図と端部ビューのビュー方向マークのみを定義できます。 オプションは [なし]、[シンボル]、[ラベル]、および [シンボルとラベル] です。ラベルはビュー ラベルを意味します。 マークの高さも定義できます。0 を使用しようとすると、エラー メッセージが表示されます。
|
| その他 | |
| ビュー | ビュー設定 では、詳細設定のある [ビュー プロパティ] ダイアログ ボックスを開きます。 |
| オブジェクト グループ | オブジェクト グループの設定 では、ビューのオブジェクトレベル設定 ダイアログ ボックスを開き、オブジェクト グループの詳細なオブジェクトレベル設定を定義します。 |
| オブジェクト グループの設定 | 定義されたオブジェクト グループ設定を有効にします。 |
] をクリックします。プロパティを別の名前で保存することもできます。
[
[新しい要素] ボタンを使用して、コンテナに要素を追加します。
ハンドルを使用して、コンテナを別の場所にドラッグします。
ボタンを使用して、内容を削除します。ラベル コンテナの位置番号を確認するには、ラベル コンテナのハンドルをポイントします。
ビュー プロパティのダイアログ ボックスでのビュー プロパティ
一部のビュー プロパティは、[ビュー プロパティ] ダイアログ ボックスにのみ表示され、プロパティ パネルには表示されません。これらのプロパティを使用して、図面を作成する前にビューとビュー プロパティを設定したり、図面内のすべてのビューのビュー プロパティの一部を変更したりすることができます。
[ビュー プロパティ] ダイアログ ボックスを開くには、次の条件に従ってください。
- 図面プロパティ パネルの [図面ビュー] プロパティで、[その他] セクションに移動し、[ビュー設定] をクリックします。
- 開いている図面でビュー フレームをダブルクリックします。これにより、現在のビューのビュー プロパティが表示されます。
- 図面リボンで、[図面] タブに移動し、 をクリックします。
- [図面とレポート] タブで、[図面のプロパティ] をクリックし、図面タイプを選択します。次に、リストから [ビューの作成] と図面ビューを選択し、右側の [ビュープロパティ] をクリックします。
- 一般図の場合は、[図面とレポート] タブで [図面のプロパティ] をクリックし、[一般図] を選択します。[ビュー...] ボタンをクリックします。
以下で、すべてのビュー プロパティ ダイアログ ボックスのすべての設定について説明します。
| 設定 | 説明 |
|---|---|
| オプション ツリーの [ビューの作成] | [ビューの作成] オプションが選択されている部材、製品、キャスト ユニット図のオプション ツリーで、作成する図面ビューを定義できます。ここで、[ビュープロパティ] ボタンをクリックして、ビューごとにビュー プロパティを個別に変更できます。 |
|
[表示] タブ |
|
|
[表示] と [オン/オフ] 列 |
作成するメイン ビュー、断面図、端部ビュー、3D ビューを定義します。[行の削除] ボタンと [行の追加] ボタンを使用して、ビューを削除するか、ビューをリストに追加します。
詳細については、「作成するビューを定義する」を参照してください。 |
|
[ビューラベル] 列 |
ビュー名を設定します。 ビュー名をビュー ラベルに自動的に表示するには、ここでビュー名を定義する必要があります。 |
|
[ビュープロパティ] 列 |
選択されているビューの現在のビュー プロパティが表示されます。リストから別のビュー プロパティ ファイルを選択するか、[ビュープロパティ] をクリックしてビューのプロパティを確認して変更できます。 作成方法として [オン/オフ] 列で [自動] を選択した場合 、ここで別のビュー プロパティ ファイルを定義しても、Tekla Structures により標準ビュー プロパティが使用されます。 |
| すべてのビューの一般設定 |
すべてのビューの共通設定を定義します。
|
|
図面の再作成 |
[はい] を選択すると、図面が再作成されます。 |
|
[属性] タブ |
|
|
座標系 |
図面ビューの座標系を設定します。次のオプションがあります。ローカル、モデル、部材 (全体方向性)、水平ブレース、固定があります。 詳細については、「座標系の変更」を参照してください。 |
|
座標系の回転 X軸まわり, Y軸まわり, Z軸まわり |
入力した値を使用して、部材の X、Y、または Z 軸を中心にビューを回転させます。 詳細については、「図面ビュー内の部材の回転」を参照してください。 |
|
折梁展開 |
この設定は、単品図でのみ表示されます。 [はい] を選択すると、図面内に曲げ線が寸法付きで表示されます。 詳細については、「図面での折れ梁の展開」を参照してください。 |
|
平面展開 |
[はい] を選択すると、変形した部材が平面展開され、変形部材の展開 (平面展開) 形状が図面に表示されます。 図面で平面展開した部材の詳細については、「図面での変形部材の平面展開」を参照してください。 |
|
ビュー プロパティ ダイアログ ボックスの [プロパティ1] タブと [プロパティ2] タブ。 [一般図 - ビュープロパティ] ダイアログ ボックスの [属性] タブと [短縮表示] タブ: |
|
|
縮尺 |
ビューの縮尺を設定します。 |
|
鏡面ビュー |
低層階の柱や梁などの荷重構造体を表示します。 [はい] を選択すると構造体が連続した線で表示され、[いいえ] を選択すると構造体が破線で表示されます。 |
|
軸回りの回転 (3Dビューのみ） |
3Dビューのビュー角度を変更します。Y および X 方向の角度値を入力します。図面ビュー内の回転はローカル軸回りです。両方の値が 0.0 の場合は正面ビューと等しくなります。 |
|
サイズ |
部材に合わせる:Tekla Structures では、余分なスペースを残さずに、ビューの内容が図面ビュー フレームに収められます。 範囲で指定:デプスダウン および デプスアップ では、ビューの x 軸と y 軸に沿ってビュー サイズを定義します。X 最小 / X 最大 および Y 最小 / Y 最大 では、ビュー平面に対して垂直なビューのデプスを定義します。 |
|
隣接部材用拡大範囲 |
隣接部材が表示されるようにビューを延長する値を入力します。 詳細については、「図面内の隣接部材を表示する」を参照してください。 |
|
配置 |
図面ビューの配置を固定または自由に設定します。
詳細については、「図面ビューの自動的な自由配置または固定配置の定義」を参照してください。 |
| 詳細なオブジェクトレベル設定の使用 | [はい] に設定すると、選択したオブジェクト グループに定義した詳細オブジェクトレベル設定が適用されます。 |
|
折梁展開 |
[はい] を選択すると、図面内に曲げ線が寸法付きで表示されます。この設定は、単品図でのみ表示されます。 詳細については、「図面での折れ梁の展開」を参照してください。 |
| 平面展開 |
[はい] を選択すると、変形した部材が平面展開され、変形部材の展開 (平面展開) 形状が図面ビューに表示されます。 図面で平面展開した部材の詳細については、「図面での変形部材の平面展開」を参照してください。 |
|
短縮表示 |
部材が非常に長い場合、その部材にディテールが含まれていなければ、短縮表示することができます。
詳細については、「部材を短縮または延長する」を参照してください。 |
|
開口/ピットシンボル |
[はい] を選択すると、開口部とリセスにシンボルが表示されます。 詳細については、「図面での部材の開口部とリセスの表示」を参照してください。 |
|
位置 |
モデル原点、プロジェクト基準点、または任意の基準点によって定義された座標系を選択します。[位置] では、プロジェクト基準点がデフォルト値として使用されます。
|
|
エレベーションの基準レベル |
エレベーションの参照点を指定します。 [指定] では、[エレベーション基準レベル] で入力した値が使用されます。たとえば、エレベーションが 5000 mmのときに参照点を 200 に設定すると、エレベーションは 4800 mmになります。 [ビュー平面] を選択すると、ビュー平面を基準として参照点が計測されます。 |
|
図面に現場打ちコンクリートを表示 |
この設定は、一般図のビュー プロパティでのみ使用できます。 [はい] にすると、図面での現場打ちコンクリートが表示されます。 図面で現場打ちコンクリートを有効にするには、「図面の現場打ちコンクリート オブジェクト、現場打ちコンクリート マーク、および現場打ちコンクリート打ち継ぎの表示」を参照してください。 |
|
ビューに依存する寸法生成 |
選択したビューについてのみ、寸法を個別に複製します。このオプションは、既存の図面を複製するとき、および既存の図面の寸法を再設定するときの寸法の作成に影響します。 次のオプションがあります。 自動 作成しない 図面複製 詳細については、「選択したビューのみでの寸法の複製」を参照してください。 |
|
[名称] タブ: |
|
|
テキスト |
ビュー ラベル テキストを定義します。テキストを [A1] ～ [A5] フィールドに入力するか、[...] ボタンをクリックし、ラベル マーク要素と表示設定を選択します。 ビュー ラベルの詳細については、「ビュー ラベルとビュー ラベル マークの定義」を参照してください。 |
|
シンボル |
ビュー ラベル、シンボルの [色] および [サイズ]、ラベルの [線の長さ] で使用するシンボルを定義します。 シンボル オプションは次のとおりです。 なし 空円 交差円 カスタム 標準色を使用することも、カスタム RGB 色を定義することもできます。 カスタム シンボルの使用方法の詳細については、サポートの記事「ビュー ラベルに 2 つのカスタム シンボルを追加する方法」を参照してください。 |
|
ラベル位置 |
ビュー ラベルの垂直位置と水平位置を定義します。
|
|
ビュー方向マーク |
ビュー方向マークを表示します。 断面図と端部ビューのビュー方向マークのみを定義できます。 [表示] リストからオプションを選択します。オプションは [なし]、[シンボルのみ]、[ラベルのみ]、および [シンボルとラベル] です。ラベルはビュー ラベルを意味します。 マークの [高さ] も定義できます。0 を使用しようとすると、エラー メッセージが表示されます。 次の例では、ビューの方向マークをビュー ラベルと共に示しています。
|
| ビュー プロパティ オプション ツリーの他のオプション: | |
|
寸法 |
ビュー レベルの寸法設定をビューごとに個別に定義します。 寸法設定の詳細については、「寸法内容のルール プロパティ」および「ビュー レベルの自動寸法の追加」を参照してください。 |
|
フィルター |
図面ビュー フィルターを定義します。 詳細については、「フィルターの作成」を参照してください。 |
|
隣接部材フィルター |
隣接部材の図面ビュー フィルターを定義します。 詳細については、「フィルターの作成」を参照してください。 |
|
保護設定 |
保護領域を定義すると、その領域にテキスト、マーク、または寸法を配置できなくなります。 詳細については、「図面内の領域を保護する」を参照してください。 |
|
マーク |
ビューレベルのマーク プロパティを定義します。 詳細については、「マーク プロパティ」を参照してください。 |
|
オブジェクト |
次のオブジェクトのビューレベルのプロパティを定義します。 |
| [アンカープラン] タブ (一般図 - ビュープロパティ) | |
| アンカープランとして表示 | [はい] を選択すると、一般図がアンカー プランとして表示されます。
詳細については、「保存された設定を使用したアンカー プランの作成」を参照してください。 |
|
部材ビューの誇張縮尺 |
拡大した部材ビューで使用する縮尺を定義します。 |
|
部分詳細ビューの作成 |
[はい] を選択すると、個々の部分詳細ビューが作成されます。 [いいえ] を選択すると、Tekla Structures の拡大ビューにアンカー ボルトの寸法が表示されます。同様の詳細が一度だけ描画されるように、Tekla Structures により同様の部分詳細ビューがグループ化されます。 |
|
部分詳細ビュー縮尺 |
アンカー プラン詳細ビューで使用する縮尺を定義します。 |
