図面での変形部材の平面展開

ねじり部材またはキャンバーで変形された部材を平面展開して、変形部材の展開(平面展開)形状を図面に表示できます。

変形部材とは、モデル内の曲げねじりまたはキャンバーで変形された部材を意味します。 たとえば、コンクリート部材を組み立てた状態(モデルビュー)とキャスト状態(図面ビュー)の2つの状態にして、これらの部材を平面展開することができます。

注:

[平面展開] を [いいえ] に設定すると、部材の短縮表示が非表示になります。

  1. [図面とレポート] タブで、[図面のプロパティ] をクリックし、図面タイプを選択します。
  2. 必要なものとできる限り近い図面プロパティを読み込みます。
  3. [ビューの作成] をクリックし、[属性] タブに移動します。
  4. 変形している角度とキャンバーを非表示にするには、[平面展開] を [はい] に設定します。
  5. 変更を保存するには、[保存する] をクリックします。
  6. [閉じる] をクリックします。
  7. [保存する] をクリックして図面プロパティを保存し、[OK] をクリックして図面を作成します。

作成した図面には、部材の展開した形状と寸法が示されます。

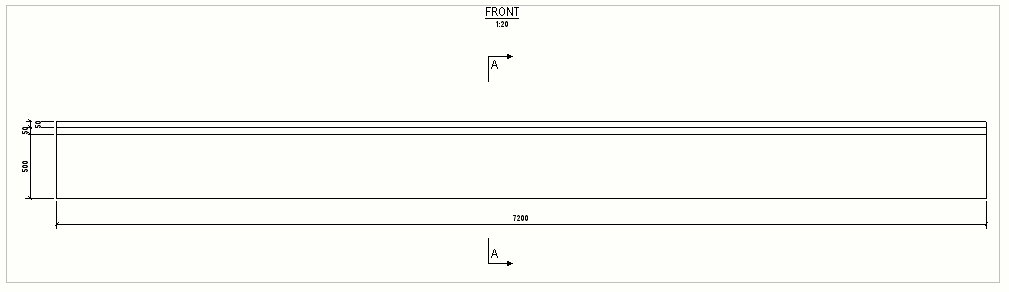

図面内の平面展開した部材の例については、以下を参照してください。

図面内の曲げ部材の例については、以下を参照してください。

注:

[ビューの作成 > 属性] タブで [平面展開] オプションに値を設定すると、[プロパティ2] タブの [ビュープロパティ] ダイアログ ボックスにある [平面展開] オプション値が図面の作成時に無視されます。
