図面レイアウトのテーブル

テーブルは、モデルオブジェクトに関する情報を含む Tekla Structures 図面に追加されるテンプレートエディターのテンプレートです。テンプレートエディターでは、テーブルをグラフィックテンプレートと呼びます。

テーブルという用語は、次のようなさまざまな図面レイアウト要素を指します。

テンプレートエディタ(.tpl)で作成されたテーブル(リビジョンテーブルなど)
テンプレートエディタ(.tpl)で作成された表題欄
テンプレートエディタ(.tpl)で作成されたリスト(部材リストやボルトリストなど)
テンプレートエディター (.tpl) で作成された一般的な注記

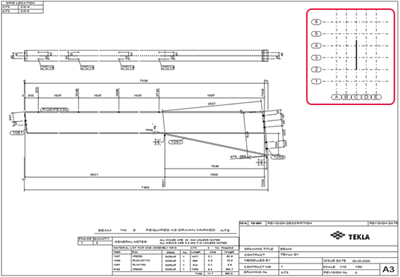

キープラン: キープランとは、製品、キャストユニット、または部材のモデル上での位置を示すために図面上に配置される小さな "マップ" です。キープランを作成するには、正しい縮尺とサイズのビューを 1 つだけ含む図面を使用する必要があります。キープランには通常、モデルの基準線と、図面に表示される製品、キャストユニット、または部材が含まれます。キープランには正しいオブジェクトが Tekla Structures によって自動的に取り込まれます。Tekla Structures では元の図面のビューのみが使用され、元の図面のビューの位置、図面サイズ、テンプレートはキープランに反映されません。
DWG/DXFファイル:たとえば、特定のタイプの図面に表示する必要がある一部の詳細情報が DWG ファイルまたは DXF ファイルに含まれている場合、そのファイルを図面レイアウトに追加できます。

モデルを変更すると、影響を受ける図面とテンプレートエディタで作成したテーブルの内容が Tekla Structures 更新されます。テーブルの内容は、実行時に Tekla Structures によって入力されます。

使用可能なグラフィックテンプレートは、次のフォルダから次の順序で読み込まれ、[レイアウトエディタ] サイドパネルの [テーブル一覧] リストに表示されます。
