自動鉄筋および溶接金網プロパティの定義

鉄筋と溶接金網に表示する内容、および鉄筋と溶接金網をキャストユニット図および一般図に表示する方法を定義できます。これは、隣接鉄筋に対しても定義できます。

[図面とレポート] タブで、[図面のプロパティ] をクリックし、図面タイプを選択します。
必要なものとできる限り近い図面プロパティを読み込みます。
単品図、製品図、キャストユニット図: 左側のオプションツリーで [ビューの作成] をクリックし、変更するビューとプロパティを選択して [ビュープロパティ] をクリックします。
[鉄筋] (または [隣接鉄筋]) をクリックします。
[鉄筋内容] タブで、鉄筋表示、鉄筋端部シンボル、および鉄筋と線の表示・非表示を設定します。
[鉄筋表示] タブで、可視線および陰線の色とタイプを選択します。
標準色を使用することも、カスタム RGB 色を定義することもできます。
[溶接金網内容] タブで、溶接金網表示、溶接金網シンボル、および溶接金網、ワイヤー、鉄筋、および線の表示・非表示を設定します。
[溶接金網表示] タブで、可視線および陰線の色とタイプを選択します。
標準色を使用することも、カスタム RGB 色を定義することもできます。
[鉄筋製品] タブで、鉄筋製品、鉄筋製品の表示、表示する線の色とタイプを設定し、溶接金網シンボル設定を選択します。
標準色を使用することも、カスタム RGB 色を定義することもできます。
一般図:[OK] をクリックします。
[鉄筋マーク] (または [隣接鉄筋マーク(単数)]) をクリックし、マークに含める要素を追加して、マークの表示設定を調整します。
単品図、製品図、キャストユニット図: [保存する] をクリックしてビュープロパティを保存します。 [閉じる] をクリックして、図面プロパティに戻ります。
一般図: [OK] をクリックします。
[保存する] をクリックして図面プロパティを保存し、[OK] をクリックして図面を作成します。

ヒント:

図面から離れた位置を示す鉄筋の表現設定を変更できます。シンボルファイル (bent.sym) を編集して、鉄筋の曲げシンボル (十字、円、塗りつぶされた円) をカスタマイズできます。デフォルト環境では、このファイルは ..\ProgramData\Trimble\Tekla Structures\<version>\\environments\common\symbols フォルダーにあります。または、このフォルダーに新しいシンボルファイル (例: my_new_symbols.sym) を作成し、次の文字列をファイルに入力すると、rebar_config.inp でそのシンボルファイルを使用できるようになります。BentSymbolFile=my_new_symbols.sym
鉄筋を非表示にしながら埋込み材を表示するには、 XS_HIDDEN_LINES_UNHIDE_EMBEDDED 詳細設定を使用します。

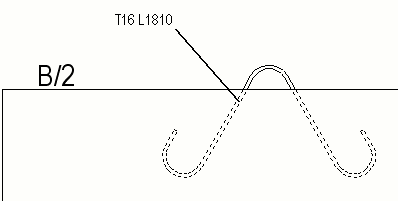

例:鉄筋表示

以下の例では、[鉄筋] または [隣接鉄筋] プロパティの [鉄筋内容] タブで選択した表示オプションに従って鉄筋がどのように表示されるかを示しています。


設定	例
単線
単線、端部塗りつぶし
二重線
二重線、端部塗りつぶし
塗りつぶし線
棒
外周

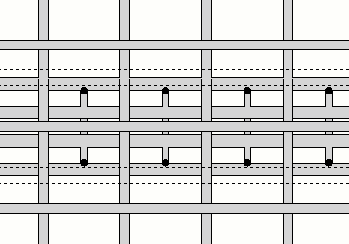

例:図面で鉄筋線を非表示にする

キャストユニット図では、他の鉄筋および他の部材の背面にある鉄筋線を非表示にできます。以下の例では、[鉄筋] または [隣接鉄筋] プロパティの [鉄筋内容] タブで選択した設定に従って鉄筋がどのように表示されるかを示しています。


設定	例
[他部材による陰線] を選択する。鉄筋線が他の部材の背後に隠れます。この図では、隠れている鉄筋線が破線で表示されています。
[他鉄筋による陰線] を選択する。鉄筋線が他の鉄筋線の背後に隠れます。この図では、隠れている鉄筋線が破線で表示されています。

例:鉄筋製品の表示

以下の例では、[鉄筋] または [隣接鉄筋] プロパティの [鉄筋製品] タブで選択した設定に従って鉄筋製品がどのように表示されるかを示しています。



[アウトライン] が選択されている。鉄筋製品のすべてのサブアセンブリは、アウトラインボックスとして表示されます。
[個々の鉄筋オブジェクトとして] が選択されている。鉄筋製品とサブアセンブリ内のすべての鉄筋オブジェクトが表示されます。
[アウトラインとしてのサブアセンブリ (最上位レベルは個々の鉄筋オブジェクト)] が選択されている。すべてのサブアセンブリがアウトラインボックスとして表示され、鉄筋製品の最上位レベルが個々の鉄筋オブジェクトとして表示されます。
