オブジェクトを表示する角度、オブジェクトの回転方法、および図面ビューの寸法の向きを変更します。

1. [図面とレポート] タブで、[図面のプロパティ] をクリックし、図面タイプを選択します。
2. 変更する図面プロパティを読み込みます。
3. [ビューの作成] をクリックし、[属性] タブに移動します。

   設定は、図面のすべてのビューに影響を与えます。

4. [座標系] で、使用可能な座標系のいずれかを選択します。

   • 部材

     Tekla Structures により、メイン部材のローカル座標系が使用されます。部材の X 軸は図面の X 軸に平行になり、部材の始点 (最初に作成する端点) は左側になります。始点は黄色でマークされ、2 番目に作成された端点はピンクでマークされます。



   • 全体

     Tekla Structures により、全体座標系が使用されます。図面内の部材は、モデル内と同じ位置に配置されます。これは、柱を垂直に表示する必要がある場合の選択肢の 1 つです。このオプションを使用して、勾配のある部材を適切な位置に表示することもできます。Tekla Structures では、斜め部材を水平に表示することはできません。

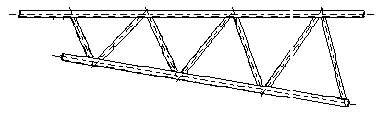

   • 部材(全体方向性)

     Tekla Structures により、メイン部材のローカル座標系が使用されます。ただし、部材が右から左に作成された場合でも、部材の X 軸が右向きになるように座標系の方向が設定されます。

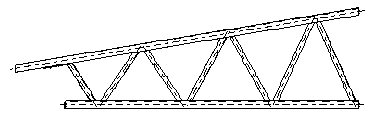

   • 水平ブレース

     Tekla Structures により、正面ビューがモデルの上面からのビューになるように図面ビューが自動的に回転されます。これは、斜めブレースで使用されます。X 軸まわりにビューを自動的に回転します。

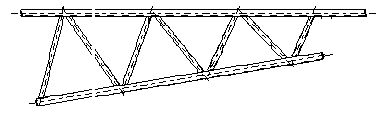

   • 垂直ブレース

     Tekla Structures により、正面ビューがモデル内のブレースと同じ平面に配置されるように図面ビューが自動的に回転されます。これは、斜めブレースで使用されます。X 軸まわりにビューを自動的に回転します。



   • コンクリート部材で [固定] オプションを使用した場合、モデルでキャスト方向 (上面) が定義されていれば、キャスト方向が表示されるように正面ビューが回転されます。

5. 変更を保存するには、[保存する] をクリックします。
6. [OK] をクリックし、図面を作成します。

図面ビューでローカル軸を基準に部材、製品、またはキャスト ユニットを回転できます。

1. [図面とレポート] タブで、[図面のプロパティ] をクリックし、図面タイプを選択します。
2. 変更する図面プロパティを読み込みます。
3. [ビューの作成] をクリックし、[属性] タブに移動します。

   設定は、図面のすべてのビューに影響を与えます。

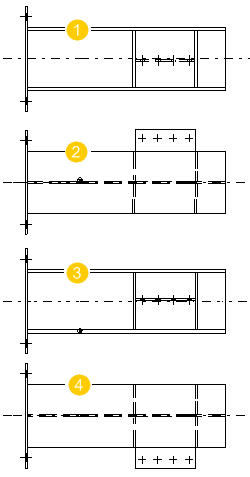

4. [座標系の回転] で、角度を指定します。

   • [X軸まわり] では、90 度ずつ回転できます ([0]、[90]、[180]、[270])。

   • [Y軸まわり] では、180 度ずつ回転できます ([0]、[180])。

   • [Z軸まわり] では、どのような角度でも指定できます。

5. 変更を保存するには、[保存する] をクリックします。
6. [OK] をクリックし、図面を作成します。

鋼材または木材のどの面が図面のメイン (正面) ビューに表示されるかを、ユーザー定義情報 [図面の固定メインビュー] を使用して選択できます。

1. モデルで、鋼材または材木の部材をダブルクリックして部材プロパティを開き、[ユーザー定義情報] ボタンをクリックします。
2. [パラメーター] タブで、[図面の固定メインビュー] をクリックし、以下のいずれかのオプションを選択します。
   • 上面
   • 背面
   • 下面
   • 始端
   • 終端
   • 正面
3. 図面とレポート > 図面のプロパティ をクリックし、製品図または単品図プロパティを選択します。
4. オプション ツリーで [ビューの作成] をクリックし、[属性] タブに移動して、[座標系] を [固定] に設定します。
5. [OK] をクリックして設定を有効にし、現在の設定を使用して図面を作成します。

製品図では、柱の正面ビューのビュー方向を個別に定義できます。

1. [ファイル] メニューで [設定] > オプション。[方向マーク] 設定に移動します。
2. [ビュー方向] で、[製品図の柱] オプションを使用して、柱の正面ビューの方向を設定します。
   • 値は、[梁とブレースと同じ]、[北]、[東]、[南]、および [西] です。[梁とブレースと同じ] を選択し、梁とブレースに使用したのと同じビュー方向を使用します。これがデフォルト値です。

   • [ビューの作成] プロパティで座標系を [部材] に設定すると、正面ビューの方向を設定するときに Tekla Structures は柱の座標系を使用します。

   • 座標系を [部材(全体方向性)] に設定すると、柱は水平位置に配置され、正面ビューのビュー方向は選択したオプション ([北]、[東]、[南]、または [西]) になります。

   • 座標系を [全体] に設定すると、柱は垂直位置に配置され、正面ビューのビュー方向は選択したオプション ([北]、[東]、[南]、または [西]) になります。

3. [OK] をクリックします。

製品図で、梁およびブレースに正面ビューのビュー方向を個別に定義できます。

1. [ファイル] メニューで [設定] > オプション。[方向マーク] 設定に移動します。
2. [ビュー方向] で、[製品図の梁とブレース] オプションを使用して、正面ビューの方向を設定します。
   • 値は、[北または東]、[北または西]、[南または東]、および [南または西] です。デフォルト値は [北または東] です。

   • 梁またはブレースがモデルの X 軸に平行な場合、図面内の X 軸に対しても平行です。

   • 座標系を [全体] に設定し、梁またはブレースが傾斜している場合は、図面でも傾斜します。

3. [OK] をクリックします。

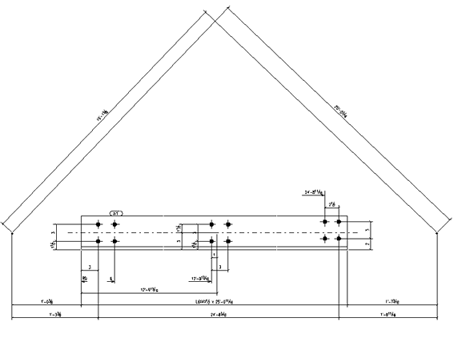

[プレート] コマンドで作成したプレートの方向は、図面内で自動的に設定されます。図面内では、プレートの長手側が常に下を向きます。これは、単品図および製品図内で適用できます。

1. ポリゴン プレートを作成します。

   ピックした第 1 点と第 2 点によって、プレートの主軸も定義されます。

2. プレートをダブルクリックして、ポリゴン プレート プロパティを開きます。
3. [ユーザー定義情報] をクリックし、[方向づけ] タブをクリックします。
4. [軸方向の決定] リストで、[第1点から第2点] を選択します。
5. [変更(M)] をクリックして、ダイアログ ボックスを閉じます。
6. 図面とレポート > ナンバリング実行 > 変更部分のナンバリングを実行する をクリックして、ナンバリングを更新します。
7. プレートの方向を表示するには、プレートの単品図を作成します。
