PDFファイル、プロットファイル (.plt)、またはプリンターへの出力
図面および図面の選択した領域を PDFファイル、またはプロッタ/プリンターに送信するプロット ファイル (.plt)、またはプリンターに図面を出力できます。出力の線色や線幅も変更できます。1つのプリンターまたは複数のプリンターに出力したり、1つの図面を複数枚に出力したりできます。
図面の印刷
-
[ファイル] メニューで、[] をクリックします。
この操作により、[図面の印刷] ダイアログボックスと [ドキュメント管理] が開きます。
次の方法で印刷を開始することもできます。
- ドキュメント管理 で図面を選択し、右クリックして [印刷(P)] を選択するか、[印刷(P)]
ボタンをクリックします。図面の表示順序が、[図面の印刷] ダイアログボックスが開かれた時点での [ドキュメント管理] の表示順序と一致するようになりました。
- 図面が開いているときに、 を選択します。
- キーボードの Shift + P キーを押します。
- ドキュメント管理 で図面を選択し、右クリックして [印刷(P)] を選択するか、[印刷(P)]
-
設定リストから目的の印刷設定を読み込みます。
印刷設定をロードしても、[保存する] ボタンは無効なままです。印刷設定を変更すると、設定ファイル名が斜体で表示され、最後にアスタリスクが付きます。設定を変更すると、[保存する] ボタンが有効になります。
設定に新しい名前を付けることもできます。印刷設定の詳細については、「印刷設定ファイルと検索順序」を参照してください 。
-
図面のプレビューを表示するには、プレビュー領域で [プレビューを読み込むにはここをクリックします] をクリックします。
-
図面プレビューは常に更新された状態です。印刷設定を変更するたびにプレビューを確認してください。
-
マウス ホイールを使用してプレビューを拡大します。対象の領域にズームインすることもできます。ズームしているときにプレビューが不明瞭になる場合、ウィンドウを最大化してみてください。
-
プレビューでは、マウスの中ボタンによるパンもサポートされています。
-
正確にプレビューするには、現在の図面が見えるように印刷ダイアログボックスを配置し、 で プリンターの線重 スイッチがアクティブになっていることを確認します。
-

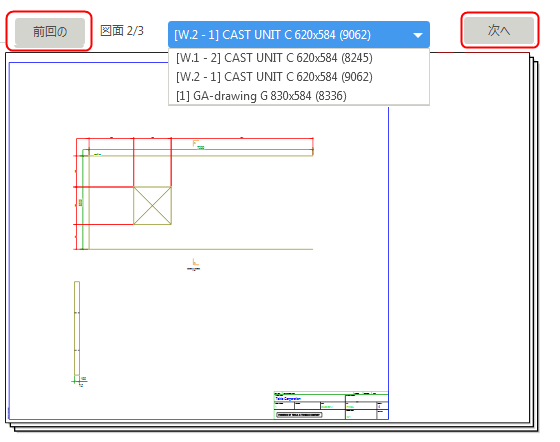

複数の図面の印刷を選択した場合、プレビューに図面が 1 枚ずつ表示されます。選択した図面をスクロールするには、[次へ] と [前へ] を使用します。
-
-
ナンバリングまたは更新が必要な図面を選択した場合は、ダイアログが表示され、続行する方法を選択できます。
注: ロックされた図面を更新またはナンバリングすることはできません。
- 最新状態の図面のみ印刷する (推奨)
- 図面を印刷する前にナンバリングして更新する
- 更新せずに図面を印刷
- プロセス全体をキャンセルするには、[キャンセル] をクリックします。
-
出力 をクリックします。

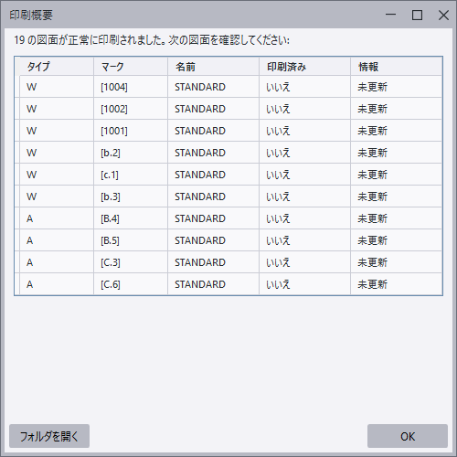

印刷結果と注意が必要な図面のリストに関する概要が表示されます。
印刷設定の定義
[オプション]タブの設定
| 設定 | オプションと説明 |
|---|---|
|
ファイルの場所 |
PDF ファイルまたはプロット ファイルの場所を入力するか、[ブラウズ...] を使用してフォルダーをブラウズします。 モデル フォルダーの下の \Plotfiles フォルダーがデフォルト値です。 このオプションは、[PDFファイル] または [プロットファイル] を選択した場合にのみ利用できます。 |
| プリンターまたはプロッタ | プリンターまたはプロッタを選択します。[プロパティ...] をクリックして、プリンターのプロパティを調整します。 |
|
ファイル名にリビジョンマークの追加 |
印刷図面の最新リビジョンのマークを出力ファイル名に追加します。 デフォルトでは、リビジョン番号が使用されますが、代わりにリビジョン マークを常に使用する場合は、詳細設定 XS_SHOW_REVISION_MARK_ON_DRAWING_LIST を TRUE に設定します。それでもリビジョン マークが表示されない場合は、次の詳細設定を確認し、値に REVISION_MARK を含めます。 図面タイプに応じて、XS_DRAWING_PLOT_FILE_NAME_A、XS_DRAWING_PLOT_FILE_NAME_W、XS_DRAWING_PLOT_FILE_NAME_G、XS_DRAWING_PLOT_FILE_NAME_M、または XS_DRAWING_PLOT_FILE_NAME_C があります。 このオプションは、[PDFファイル] または [プロットファイル] を選択した場合にのみ利用できます。 サポート記事「印刷ファイル名に図面リビジョン マークを含める」もご覧ください。 |
|
終了時にフォルダを開く |
印刷物が作成されたら、Windows エクスプローラーで PDFファイルまたはプロット ファイルのフォルダーを開きます。 このオプションは、[PDFファイル] または [プロットファイル] を選択した場合にのみ利用できます。 |
|
終了時にファイルを開く |
作成後、PDFファイルを開きます。
このオプションは、[PDFファイル] を選択した場合にのみ利用できます。 |
|
単一ファイルへの出力 |
選択した図面を 1 つの PDFファイルに出力します。 このオプションを選択しない場合、選択した各図面がそれぞれ PDFファイルに出力されます。 このオプションは、[PDFファイル] を選択した場合にのみ利用できます。 |
|
PDF ファイル名 |
PDF ファイルにファイル名を指定します。単一ファイルに出力する場合、ファイル名は必要になります。デフォルトでは、「Combined.pdf」という名前が使用されます。 このオプションは、[PDFファイル] および [単一ファイルへの出力] を選択した場合にのみ利用できます。 PDFファイル名は、印刷ファイル名をカスタマイズするためのいくつかの詳細設定スイッチによっても制御することができます。これらのスイッチは、複数の図面が結合された単一の PDFファイルに対しては機能しません。 図面ファイル名に無効な文字が含まれている場合があります。この文字は印刷できません。このため、Tekla Structures では、無効な文字の数がアンダースコア「_」に置き換えられます。「ファイル、パス、名前空間」という名前のファイルの名前付け規則を確認します。 |
|
ファイル拡張子 |
プロット ファイルのファイル名拡張子を指定します。デフォルト値は、plt です。 このオプションは、[プロットファイル] を選択した場合にのみ利用できます。 |
|
ファイルのプレフィックス ファイルのサフィックス |
PDFファイル名またはプロットファイル名に特定のプレフィックスまたはサフィックスを入力します。 プレフィックスまたはサフィックスを入力すると、[ファイルのプレフィックス] ボックスと [ファイルのサフィックス] ボックスの下に表示されたファイル名のプレビューに、変更がすぐに反映されます。
ファイル名は、印刷ファイル名をカスタマイズするための詳細設定スイッチによっても制御することができます。 このオプションは、[PDFファイル] または [プロットファイル] を選択した場合にのみ利用できます。 |
|
用紙に合わせる |
図面を特定の用紙サイズに合わせます。 この設定は、縮尺 を選択した場合は機能しません。 |
|
縮尺 |
印刷物に特定の縮尺を強制的に適用します。 図面を指定した用紙に合わせることができない場合、[縮尺] 値は赤色になります。 この設定は、用紙に合わせる を選択した場合は機能しません。 |
| 図面を用紙の中央に配置 | 図面を用紙の中央に配置します。 |
|
複数枚に印刷 |
複数枚のシートに印刷し、シートの印刷方向を指定します。これは、ある図面のファイルに複数の図面が含まれている場合に特に便利です。左から右、上部から下部 または 下部から上部、右から左 から出力するために選択します。 複数枚に印刷 を使用するときは、必ず特定の 縮尺 を設定します。 プレビューには、図面がどのように用紙に分割されるかが表示されます。 |
|
用紙サイズ |
用紙サイズを定義するか、自動サイズを使用します。
[自動] 設定では、印刷の縮尺を用紙の印刷可能領域に合わせたときに無駄な領域が最も小さくなるサイズが Tekla Structures により選択されます。 プリンターは通常、用紙全面に印刷することはできないため、境界が残ります。印刷可能領域は、オプション [出力装置名] または [プロットファイル] を選択したときに、選択したプリンターに対して決定されます。PDFファイルの場合、プリンターは不明なため、出力のサイズは用紙全体に設定されます。ただし、PDF を印刷すると同じ問題が発生するため、図面の内容は使用するプリンターの印刷可能領域に合わせられます。以下の図で、印刷可能領域は白色の背景になっており、印刷できない境界はグレーの影になっています。 2 つの設定ファイル (PaperSizesForDrawings.dat および DrawingSizes.dat)。詳しい情報については 印刷用の設定ファイルを参照してください。 |
|
方向づけ |
方向を定義するか、自動方向を使用します。 [自動] 設定では、無駄な領域が最も少なくなる方向が自動的に選択されます。 |
|
色 |
出力を 色、白黒、または Teklaグレースケール にする場合に選択します。 さまざまなカラー モードにおける標準色とカスタム色の処理方法の詳細については、「図面内の色」を参照してください。 |
|
コピー数 |
印刷するコピー枚数を定義します。 このオプションは、[出力装置名] を選択した場合にのみ利用できます。 |
|
照合 |
複数のコピーを印刷するときに印刷物を照合します。 このオプションは、[出力装置名] を選択した場合にのみ利用できます。 |
|
埋込みフォント |
PDFファイルにフォントを埋め込みます。 これにより、同じフォントがインストールされていないシステムでもフォントを再現できるようになりますが、ファイルサイズも増加します。特定の状況では、フォントが自動的に埋め込まれることがあります。アルファベット以外のフォントを使用する場合は、フォントを埋め込むことをお勧めします。埋め込まないと、PDF が正しく表示されない可能性があります。 詳細設定 XS_DEFAULT_UNICODE_FONT_DRAWING_PRINTING のデフォルトの Unicode フォントも定義できる点に注意してください。選択したフォントのテキストにすべての文字が含まれていない場合、そのフォントはこの詳細設定で定義されます。デフォルトでは、値は Arial Unicode MS に設定されています。このフォントは、デフォルトではコンピューターにインストールされない場合があり、インストールが必要な場合があります。必要な文字が含まれていて、コンピューターにインストールされている別のフォントを定義することもできます。 [埋込みフォント] は、[PDFファイル] を選択した場合にのみ利用できます。 |
|
範囲の選択 |
開いている図面から長方形の領域を選択し、その範囲だけを表示および印刷します。このオプションは、開いている図面がある場合にのみ有効です。 [図面の印刷] ダイアログボックスのすべての設定は、[範囲の選択] を選択すると有効になり、方向、線の太さ、用紙のサイズなどを変更できます。 |
|
図面全体の表示 |
[範囲の選択] で範囲を選択すると、[図面全体の表示] ボタンが表示されます。このボタンをクリックすると、図面全体をプレビューに再度表示することができます。 |
ライン プロパティの定義

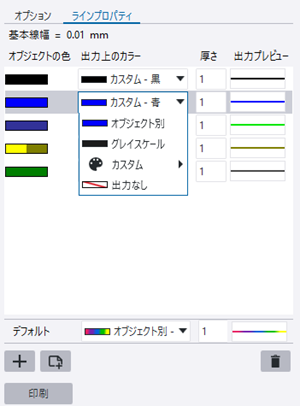

オブジェクトの色 列には、デフォルトで設定された図面オブジェクトの色のセットが表示されます。出力で使用する色を定義するには [出力上のカラー] オプションを使用し、線重を定義するには [厚さ] 列を使用します。[出力プレビュー] 列には、印刷される行のプレビューが表示されます。
[オプション] タブで印刷色として [Teklaグレースケール] または [白黒] を選択している場合、[出力上のカラー] 設定が無効になります。
Teklaグレースケール モードでは、特定の標準カラーが黒で表示・印刷されますが、新しいグレースケールの線プロパティのオプションでは、アルゴリズムを使用して、標準およびカスタムのすべてのカラーをさまざまな階調のグレーに変換します。線のプロパティでは、グレーは [Teklaグレースケール - グレー 50%] または [グレースケール - グレー 29%] のようにグレースケール モードでパーセントで表示されます。
| これを | 操作方法 |
|---|---|
|
現在の図面プレビューの色を出力色として使用する |
現在プレビューしている図面のオブジェクトの色を出力色として使用できます。現在の図面プレビューの色を出力で使用するには、まず既存の線プロパティを削除します。
[デフォルト] 行の線幅はすべての行に使用されますが、線幅は調整できます。 |
| 新しい線プロパティを追加する |

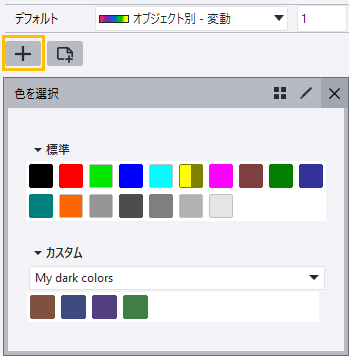

新しい線プロパティを線プロパティのリストに追加し、それに必要な出力を指定できます。
指定した色の新しい線プロパティが [ラインプロパティ] タブに追加されます。線幅は [デフォルト] 行から取得されますが、調整することもできます。すでに存在する色は追加されません。 |
| オブジェクト色をカスタム色に割り当てる |
カスタム色を出力色としてオブジェクト色に割り当てることができます。
|
| 図面オブジェクトの色を出力で使用する |
図面オブジェクトの色を出力色として使用できます。
|
| オブジェクトをグレースケールで印刷する | 目的のオブジェクト色を常にグレースケールで印刷できます。
|
| 印刷時にオブジェクトをスキップする | 特定のオブジェクト色を使用する図面オブジェクトの印刷をスキップできます。
|
| 線プロパティを削除する |
|
| 印刷時にデフォルトの色と線幅を使用する | デフォルト の色と線幅は、[ラインプロパティ] タブに出力定義がない図面内の色に使用されます。
すべてのオブジェクトの印刷出力で 1 つの色と線幅のみを使用するには、[デフォルト] 行に目的の色と線幅を定義し、すべての線プロパティ行を削除します。 [オブジェクト別] を選択すると、図面オブジェクト色に図面内と同じ色を使用して出力されます。 |
| 線幅を定義する |
以下のいずれかの操作を行います。
ライン幅は、詳細設定 注意: 図面の [カラーモード] が [白黒] の場合は、図面エディタの線幅が常に線の [厚さ] の設定に従いますが、[色] および [Teklaグレースケール] の図面カラーモードでは、[] で [プリンターの線重] スイッチが有効な場合にのみ、現在の図面の線幅が正確になります。印刷プレビューでは、常に正しい線幅が表示されます。 たとえば、A1図面をA3またはA4に印刷するときに線の縮小/拡大を上書きするには、サポート記事 印刷時に再縮小/拡大 を参照してください。 |
] ボタンがアクティブになります。
] ボタンをクリックします。
その他の重要な印刷設定
-
詳細設定 XS_DRAWINGS_USE_CAP_HEIGHT_FOR_FONT_HEIGHT を使用すると、印刷で使用するフォント高さシステム、CAP フォント高さまたは em フォント高さ (デフォルト) を制御できます。CAP の高さを使用すると、フォントの高さは特定のフォントの大文字の高さと同じになり、フォントの高さはエクスポートでも印刷でも同じままです。em の高さを使用すると、エクスポートおよび印刷時にフォント高さが別の単位 (em から CAP) に変換されるため、その結果、しばしばフォント高さが不正確になります。
-
詳細オプション XS_DRAWINGS_LINE_CAP_STYLE 印刷時のラインキャップのスタイルを定義します。角 (値 0、デフォルト)、丸い線の角 (値 1)、または長方形の線の角 (値 2) を定義できます。
複数枚に印刷

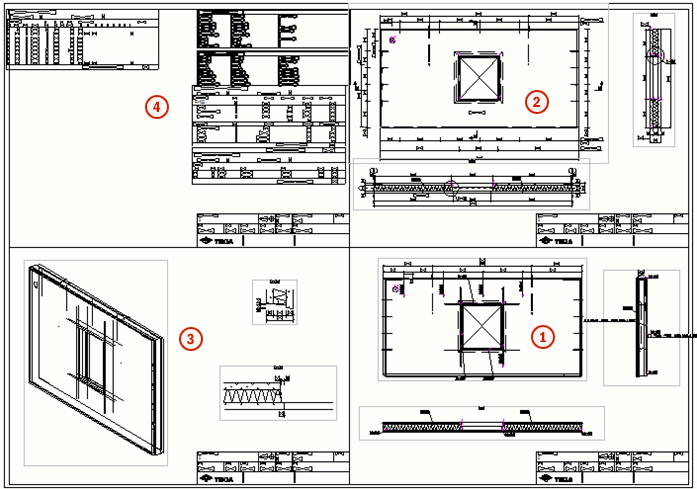

以下の例では、番号はシートの印刷順序を示しています。
この例では、オプション [下部から上部、右から左] が選択されています。
この例では、オプション [左から右、上部から下部] が選択されています。
複数のプリンターへの出力
選択した各図面の用紙サイズに基づいて、複数のプリンターに一度に出力できます。複数のプリンターに出力する場合は、通常、用紙サイズごとに異なるプリンターが使用されます。Tekla Structures では、各図面に適したプリンターが自動的に選択されます。
複数枚に印刷するには、次の操作を行う必要があります。
- 必要なプリンターの印刷設定を作成して保存します。印刷設定には、色の設定も含まれます。
- 複数のプリンターを使用 モードを使用して印刷します。
単一印刷設定の作成
複数のプリンターに出力できるようにするには、まず出力するプリンターごとに単一印刷設定を作成する必要があります。
-
[ファイル] メニューで、[] をクリックします。
-
[1 台のプリンターを使用] を選択します。
-
[オプション] タブおよび [ラインプロパティ] タブで、必要に応じて印刷設定を定義します。出力タイプとプリンターを選択し、この特定のプリンターが [複数のプリンターを使用] モードで使用する用紙サイズを定義します。
-
[保存する] をクリックして、設定に名前を付けて保存します。
-
使用する用紙サイズごとにこの手順を繰り返します。サイズ オプション [自動] は使用しないでください。

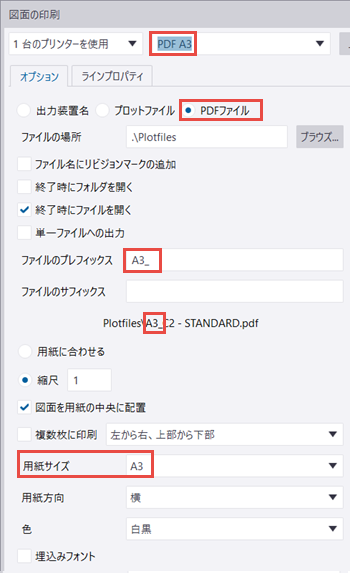

たとえば、出力タイプを [PDFファイル] に設定して、次の単一プリンター設定ファイルを作成できます。
- PDF A4:用紙サイズを A4、ファイルの頭マークを A4_ に設定
- PDF A3:用紙サイズを A3、ファイルの頭マークを A3_ に設定
- PDF A2:用紙サイズを A2、ファイルの頭マークを A2_ に設定
上記の単一プリンター設定ファイルを使用して複数プリンター モードで一連の図面を出力する場合、A4 図面では必ず頭マークが A4_ の .pdf ファイルが生成され、A3 図面では必ず頭マークが A3_ のファイルが生成され、A2 図面では必ず頭マークが A2_ の .pdf ファイルが生成されます。
[複数のプリンターを使用] モードで同じプリンターに複数の用紙サイズで出力する場合は、用紙サイズごとに単一プリンター設定ファイルを作成し、すべてのファイルに同じプリンターを指定します。
複数のプリンターへの出力
-

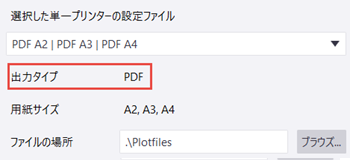

[選択した単一プリンターの設定ファイル] リストで、印刷に使用する設定ファイルを選択します。すべてまたは一部の単一プリンター設定ファイルを選択できます。
出力タイプ (プリンター、プロット ファイル、PDF ファイル) は、選択した単一プリンター設定ファイルごとに定義されます。通常は、同じ出力タイプの設定ファイルを選択します。[出力タイプ] に、選択した単一プリンター設定ファイルに指定されている出力タイプの一覧が表示されます。各プリンター設定ファイルで定義されている用紙サイズが 用紙サイズの横に表示されます。
