鉄筋マーク引出し線の関連付け点の自動配置

Tekla Structures は、1 本の鉄筋のみをポイントする鉄筋マーク引出し線の関連付け点を配置します。Tekla Structures が関連付け点の位置を検索する方法を調整できます。


これを	実行するには
関連付け点に最適な場所を選択します。	XS_ENABLE_REBAR_MARK_LEADER_LINE_BASE_POINT_OPTIMIZATION を `TRUE` に設定します。
Tekla Structures が関連付け点を配置するために、他の鉄筋を基準点からどの程度離す必要があるかを定義します。	XS_REBAR_MARK_LEADER_LINE_BASE_POINT_SEARCH_TOLERANCE にミリメートル値を設定します。
関連付け点の最適な位置を鉄筋に沿って探す際の検索ステップ長を定義します。	XS_REBAR_MARK_LEADER_LINE_BASE_POINT_SEARCH_STEP_LENGTH にミリメートル値を設定します。

例

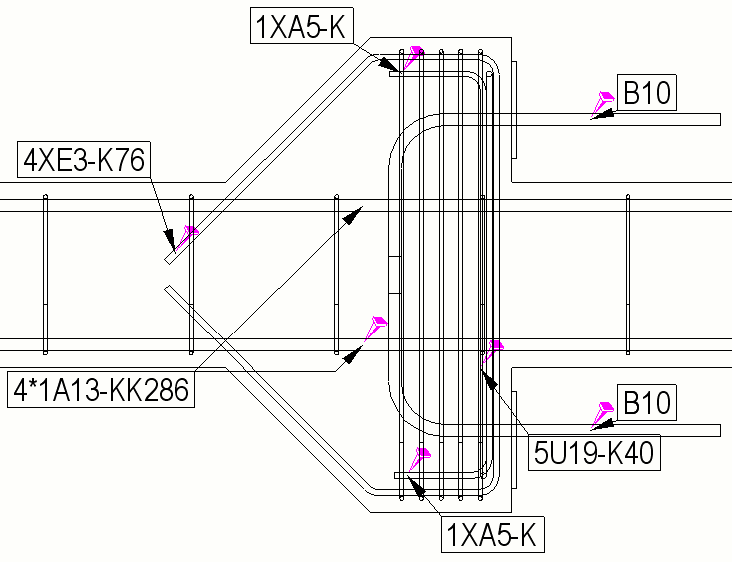

最適化された関連付け点の例を以下に示します。
