図面のマーク プロパティ
さまざまなタイプのマークのプロパティを使用して、マークの内容、配置、表示に影響する設定を表示および変更します。マークのプロパティは、図面を作成する前と開いている図面で調整できます。
次に示すすべての設定が、必ずしもすべてのマークで使用できるとは限らないことに注意してください。さらに、図面およびビュー レベルのプロパティのマーク プロパティは、プロパティ パネルのプロパティとは異なる範囲に設定されるか、または別の方法で名前が付けられる場合があります。
マークを手動で追加する方法の詳細については、「図面での部材マークの手動追加」および「図面への鉄筋マークの追加」を参照してください。
プロパティ パネルまたはダイアログでマーク プロパティを開くには、次のようにします。
- 開いている図面で、マークをクリックします。プロパティ パネルが開いていない場合、マークをダブルクリックします。
- 図面プロパティ パネル オブジェクトリストで、マークのタイプを選択して、マーク プロパティを開きます。これを行うには、図面内のオブジェクトを選択しないでください。
- ダイアログでマーク プロパティを開くには、[クイック起動] で「 マーク プロパティ」を入力し、表示されたリストから目的のマークのプロパティを選択します。
図面レベルおよびビュー レベルでは、マークのプロパティを次のいずれかの方法で開くことができます。
- [図面とレポート] タブで、[図面のプロパティ] をクリックし、図面タイプを選択して、対応するマーク (一般図) のボタンをクリックするか、図面ビュー プロパティに移動して、オプション ツリー (他の図面タイプ) で対応するマークをクリックします。
- 開いている図面で、図面の背景をダブルクリックし、対応するマーク (一般図) のボタンをクリックしてマーク プロパティに直接移動するか、ビュー プロパティに移動してオプション ツリーで対応するマークをクリックします。
- 開いている図面で、 に移動して、[ビュー] を選択し、オプション ツリーで対応するマークをクリックします。
プロパティ パネルの現場打ちマーク プロパティ
以下のプロパティの大部分は、図面レベルおよびビュー レベルでも使用できます。
|
設定 |
説明 |
|---|---|
| プロパティ パネルでのプロパティの保存、読み込み、および検索 |
|
| マーク | |

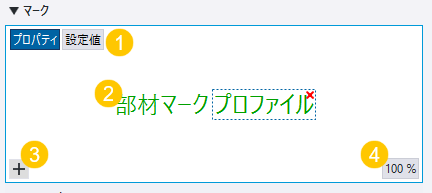

| マーク エディタ ビュー |
(1) [プロパティ] または [設定値] ボタンをクリックして、マーク エディタ ビューでプロパティ名またはプロパティ値を表示します。これらのボタンは、既存のマークを編集する場合に使用できます。 (2) マークのプレビューには、追加した要素、およびそのマークに対して選択した表示が表示されます。要素を別の場所にドラッグできます。要素を削除するには、要素の右上隅にある赤色の削除ボタン (3) 新しい要素。 マーク要素の詳細については、「図面マークのマーク要素」を参照してください。 (4) [%] ボタンをクリックすると、プレビューに現在のズーム レベルが表示されます。マウスの中ボタンをスクロールすることで、ズームインまたはズームアウトすることができます。ボタンをクリックすると、最適サイズにズームできます。 |
| フォント | |
|
[フォント色]、[フォント]、[フォント高さ] (ビューおよび図面レベルのプロパティの [フォント] 設定) |
要素のテキストで使用するフォントのタイプ、色、および高さを定義します。 標準色を使用することも、カスタム RGB 色を定義することもできます。 [...] をクリックすると、他のフォントを選択できます。 デフォルトのマークフォントを変更するには、詳細設定 XS_MARK_FONT を使用します。 |
| [内側枠]、[外側枠] (ビューおよび図面レベルのプロパティの [要素を囲む枠] および [マークを囲む枠]) | |
|
枠,フレーム色 |
1 つまたは複数の要素、またはマーク全体のフレーム タイプと色を定義します。 標準色を使用することも、カスタム RGB 色を定義することもできます。 [内側枠] 設定は、ビジュアル エディターで要素または内側枠を選択したときのみ有効になります。 |
| 数値 | |
| 単位 ～ 表示形式 |
エディタ ビューで選択した長さと径要素の単位と表示形式を変更します。 |
|
[背景] (ビューおよび図面レベル プロパティの [背景マスク]) |
[非透過] を選択して、図面のマークで隠されている部分を非表示にします。
[透明] を選択して図面のマークによって隠されている部分を表示し、線による模様などを見えるようにします。
|
|
引出し線 |
結合マークの引出し線がどのように表示されるかを定義します。 次の [引出し線] のいずれかを選択します。
|
|
結合マーク 鉄筋グループ マーク |
マークを結合する場合、または鉄筋グループ マークを追加する場合は、次の [結合マーク] または [鉄筋グループ マーク] のオプションのいずれかを選択します。
垂直引出し線の長さを制御するには、詳細設定 |
|
矢印 |
一覧された [矢印] タイプのいずれかを選択します。 |
| 同一キャストユニットに同じマーク |
この設定は、結合鉄筋マークの場合に使用されます。
[マージしない] を選択した場合でも、Tekla Structures で自動的に結合されるマークのマーク内容を定義する必要があります。 |
| 配置 詳細設定 XS_MARK_INTELLIGENT_PLACING は、マークの配置を制御します。 |
|
|
配置 |
マークを整列させる場所を選択します。 左 中心 右 引出し線 [引出し線] オプションは、ボルト マーク、ジョイント マーク、部材マーク、隣接部材マーク、現場打ちコンクリート マーク、鉄筋マーク、隣接鉄筋マーク、鉄筋マーク (結合)、仕上げ材マークに使用できます。 |
|
回転 |
マークの回転を定義します。 |
|
配置方法 |
[移動] を選択すると、マークの適切な位置が Tekla Structures により自動的に検索されます。 [固定] を選択すると、マークを任意の位置に配置できます。 [固定] オプションを選択した場合、図面を更新してもマークの位置は維持されますが、[移動] を選択した場合は、Tekla Structures が注記オブジェクトの最適な位置を自動的に探します。 各種注記オブジェクトの配置の詳細については、「マーク、寸法、アソシエート マーク、テキスト、シンボルの位置プロパティ」を参照してください。 |
| [位置] (ビューおよび図面レベル プロパティの [配置区域]) |
マークを配置する場所を Tekla Structures が検索する領域を定義します。
|
|
距離 |
(1) [距離 s] (ビューおよび図面レベルの [検索マージン]) は、マークの周囲に残す空の余白です。 (2) [距離 d 最小値] (ビュー及び図面レベルの [最小距離]) は部材からマークまでの最小距離です。 (3) [距離 d の最大値] (ビュー及び図面レベルの [最大距離]) は部材からマークまでの最大距離です。 [距離 s] と [距離 d 最小値] に大きい値を入力すると、マークの配置が正常に機能しなくなることに注意してください。 |
] をクリックします。プロパティを別の名前で保存することもできます。
をクリックします。
[
[
[
[
[
[
[
ビューおよび図面レベルの追加マーク プロパティ
図面レベルおよびビュー レベルのマーク プロパティには、プロパティ パネルでは使用できない追加の表示設定が含まれています。
|
設定 |
説明 |
|---|---|
|
[内容] タブ |
|
|
内容 |
図面レベルおよびビュー レベルでは、特定のタイプのマークの追加情報を選択する必要があります。
|
|
一般 (または一部のマークの [表示設定]) タブ |
|
| マーク表示 表示 |
ビュー内でのマークの表示設定を定義します。 [分配対象] を選択すると、ビューにマークが分配されます。Tekla Structures は、他のビューに表示されていないマークだけを作成します。 [常に] では、他のビューの設定に関係なく、常にビュー内にマークが作成されます。 [分配時優先] は [分配対象] と同様に機能しますが、優先ビューは優先順位が高くなります。 [分配対象] は、図面内の 1 つのビューだけに選択します。その他のビューを [分配対象] に設定すると、マークは [表示] が [分配時優先] に設定されたビューだけに配置されます。 このオプション [表示しない] では、マークは作成されません。 |
| マーク表示 ビュー平面外にある部材 |
ビュー平面外にある部材のマークを表示するかどうかを定義します。 [表示] は、図面のビュー平面外にある部材のマークを表示します。 [表示しない] は、ビュー平面外にある部材のマークを表示しません。 |
| マーク表示 マーク結合 |
この設定は部材マークと仕上げ材マークを対象としています。 [オン] を選択すると、マークが結合されます。 部材マークの結合距離などのその他の結合の原則の詳細については、「マークの結合」を参照してください。デフォルトでは、部材からの最大結合距離は 1200 mm です。 |
| ボルトマークの表示 メイン部材 副部材 サブアセンブリメイン部材 サブアセンブリメイン副部材 |
ボルト マークの表示設定を定義します。 [表示] を選択すると、ボルト マークが表示されます。 [表示しない] を選択すると、ボルト マークが表示されません。 次の詳細設定もボルト マークの表示に影響を及ぼします。 |
|
サイズを無視 |
この設定はボルト マークを対象としています。 標準サイズのボルト マークを図面から除外します。Tekla Structures で、定義したサイズのボルト マークが図面に表示されなくなります。 [サイズを無視] 設定と一緒に使用できる詳細設定がいくつかあります。このため、最初に無視するサイズを入力し、次に詳細設定を行います。 XS_OMITTED_DIAMETER_TYPE は、無視するサイズがボルト (値 XS_OMITTED_BOLT_TYPE を使用して、ボルト セットに基づいて、無視されたボルト マークを除外することができます。ボルト セット名 (7990 など) を値として入力します。ワイルドカード (* または ? など) を使用することもできます。 XS_OMITTED_BOLT_ASSEMBLY_TYPE を使用して、ボルト タイプに基づいて、無視されたボルト マークを除外することができます。値は、 |
| 鉄筋マークプロパティの [結合] タブ | |
| [優先する合体方向] (鉄筋マーク プロパティの [結合] タブ)。 |
|
[
[
