これで解説図を作成

鉄筋の解説図とマーキング:

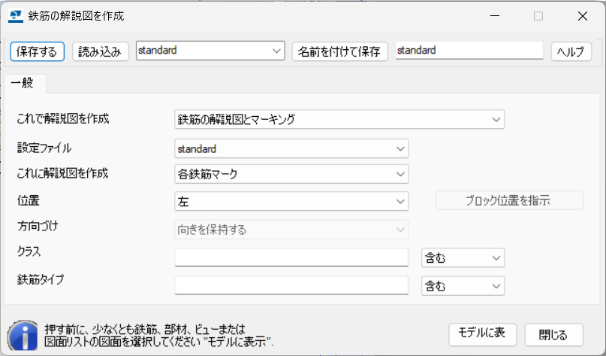

• 保存された 鉄筋の解説図とマーキング 設定ファイルに基づいて曲げ形状を作成します。

  [アプリケーションとコンポーネント] カタログから開始できる [鉄筋の解説図とマーキング] アプリケーションで設定を定義して保存します。

アソシエートマーク:

• 保存したアソシエート マーク プロパティ ファイルに基づいて曲げ形状を作成します。

• アソシエート マーク プロパティでプロパティを指定して保存します。アソシエート マークに少なくとも 1 つの解説図プロパティ ファイルを指定することが重要です。

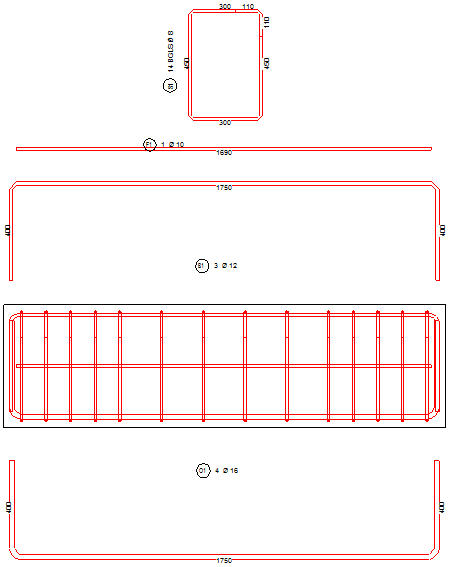

これに解説図を作成

各鉄筋マーク:曲げ形状は各鉄筋位置番号に作成されます。

各鉄筋グループ:曲げ形状は各鉄筋グループに作成されます。

位置

コンクリート部材を基準として曲げ形状の位置を指定します。[鉄筋の解説図とマーキング] と [アソシエートマーク] でオプションが異なります。

[鉄筋の解説図とマーキング] の位置オプション

上端および下端:コンクリート部材の上および下に曲げ形状が配置されます。

下:コンクリート部材の下に曲げ形状が配置されます。

上:コンクリート部材の上に曲げ形状が配置されます。

左:コンクリート部材の左側に曲げ形状が配置されます。

右:コンクリート部材の右側に曲げ形状が配置されます。

整列ブロックのカスタム位置:曲げ形状を選択した領域の列に分配します。デフォルトでは、列内のすべての鉄筋が垂直に配置されます。[ブロック位置を指示] ボタンを使用して、目的の領域を選択します。

位置オプション アソシエートマーク:

下:コンクリート部材の下に曲げ形状が配置されます。

下面 - 部材内の位置:曲げ形状をコンクリート部材の下部に配置し、最も長い辺の順に並べます。配置ロジックでは、部材の方向が考慮され、部材の最も長い辺が計算され、それを参照として使用して、このコンテキストでの "下部" の意味が決定されます。

右:コンクリート部材の右側に曲げ形状が配置されます。

右 - 部材内の位置:曲げ形状をコンクリート部材の右側に、最も長い辺の順に配置します。配置ロジックは部材の方向を考慮に入れて、部材の最も長い辺を計算し、それを基準として使用して、このコンテキストでの「右」の意味を決定します。

下端および右端:コンクリート部材の下および右側に曲げ形状が配置されます。

上:コンクリート部材の上に曲げ形状が配置されます。

上 - 部材内の位置:コンクリート部材の上側に曲げ形状を配置し、最も長い辺の順に並べます。配置ロジックは部材の方向を考慮し、部材の最も長い辺を計算し、それを参照として使用して、このコンテキストでの "上" の意味を判断します。

上端および下端:コンクリート部材の上および下に曲げ形状が配置されます。

上端および下端 - 部材内の位置:コンクリート部材の上および下端に曲げ形状を配置し、最も長い辺の順に並べます。配置ロジックは部材の方向を考慮に入れて、部材の最も長い辺を計算し、それを基準として使用して、このコンテキストでの「上端および下端」の意味を決定します。

次のオプションがあります。

回転を維持

水平に回転

この設定は、[位置] オプションとして [整列したブロック内のカスタム位置] を選択した場合にのみ使用できます。

クラス

指定した鉄筋クラスを含めたり、除外したりします。

鉄筋のクラスを指定します。[除く] または [含む] を使用して、それらの鉄筋の曲げ形状を作成するかどうかを指定します。

鉄筋タイプ

指定した曲げ形状を含めたり、除外したりします。

ここで、鉄筋の形状コードを指定できます。[除く] または [含む] を使用して、それらの鉄筋の曲げ形状を作成するかどうかを指定します。

鉄筋の形状コードを確認するには、リボンの オブジェクト情報を表示 をクリックします。
