1. [図面とレポート] タブで 図面のプロパティ > 一般図 をクリックします。
2. 必要なものとできる限り近い図面プロパティを読み込みます。
3. [寸法内容...] をクリックします。
4. 寸法を選択して、関連する設定を作成または変更します。

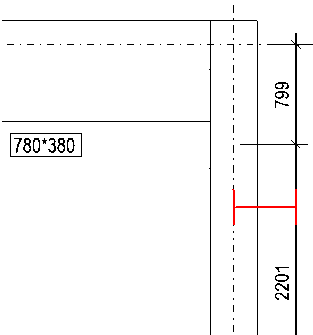

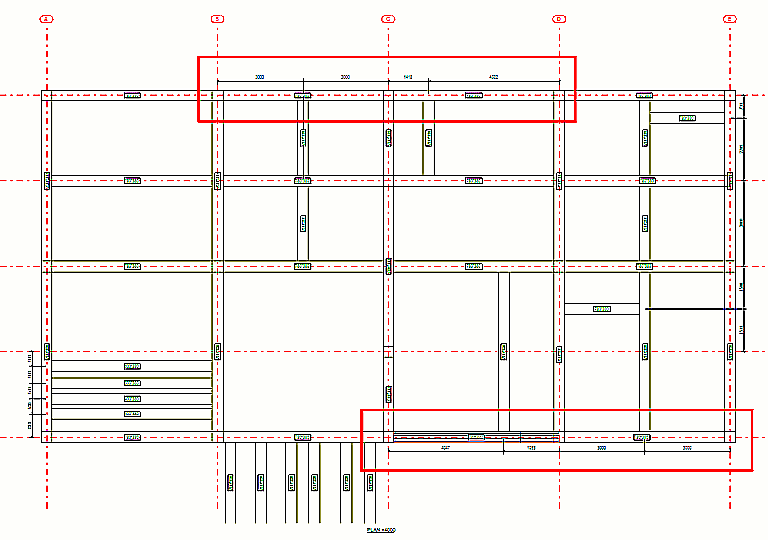

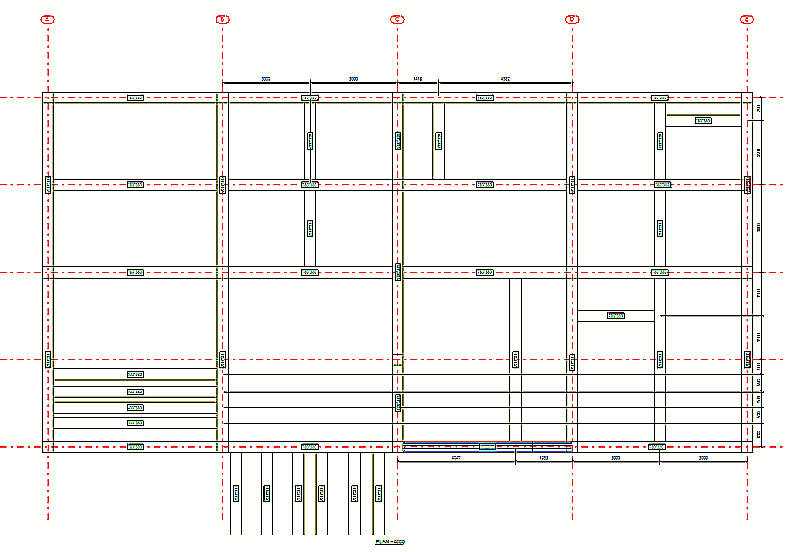

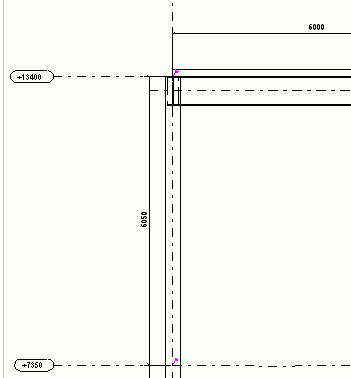

5. [基準線] タブで、基準線寸法、全体的な寸法作成設定、および寸法の位置を調整します。

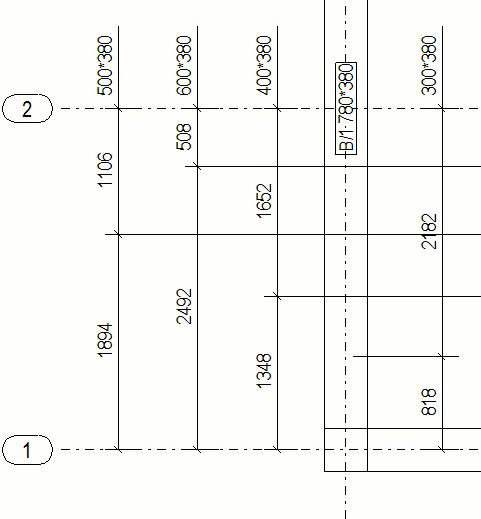

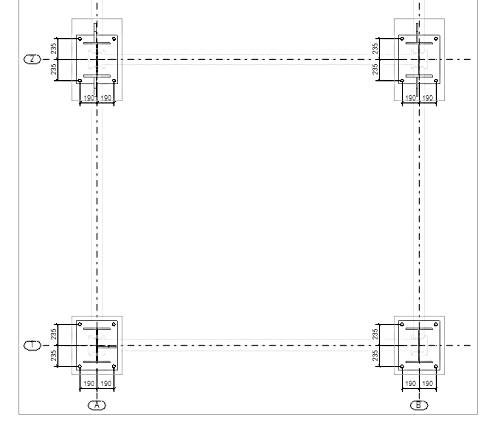

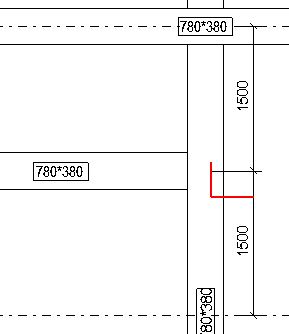

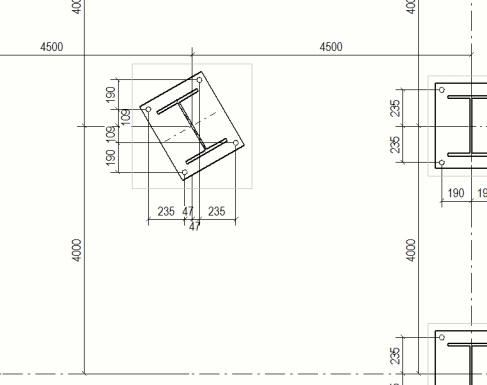

6. [部材] タブで、部材寸法作成設定および寸法の位置を調整します。
7. [OK] をクリックし、図面を作成します。

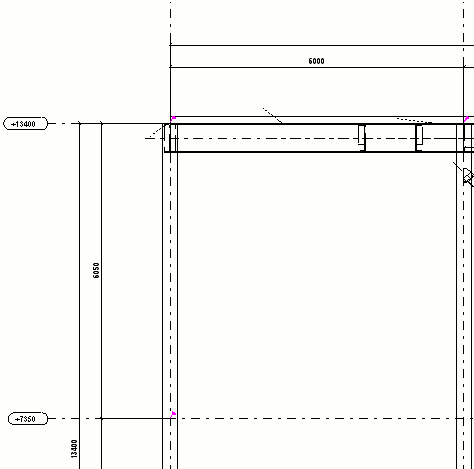

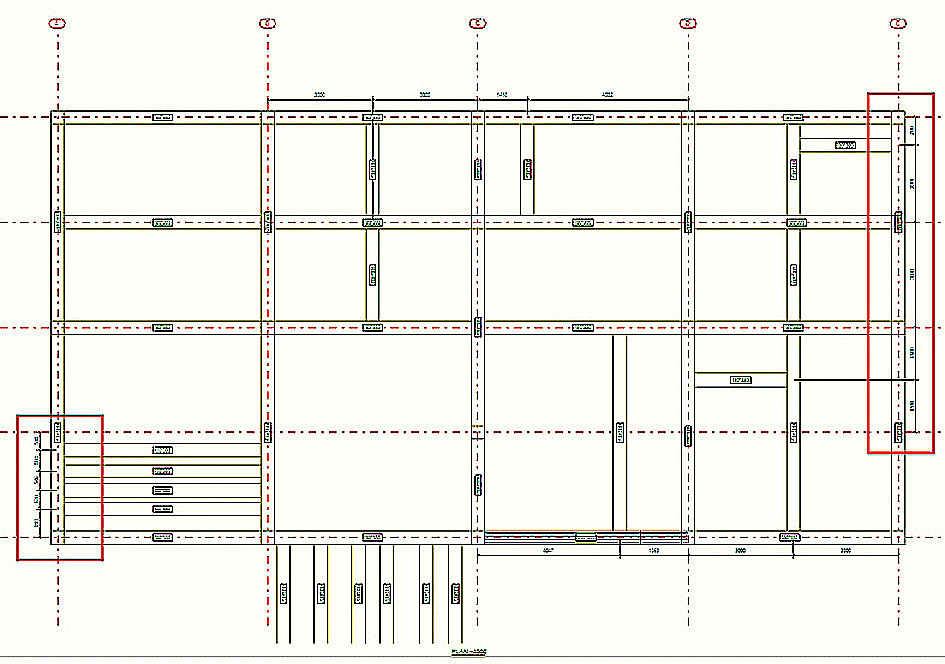

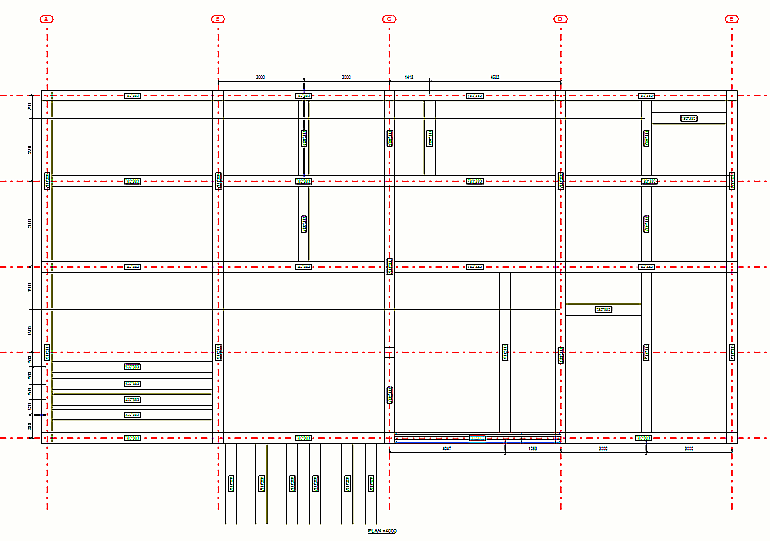

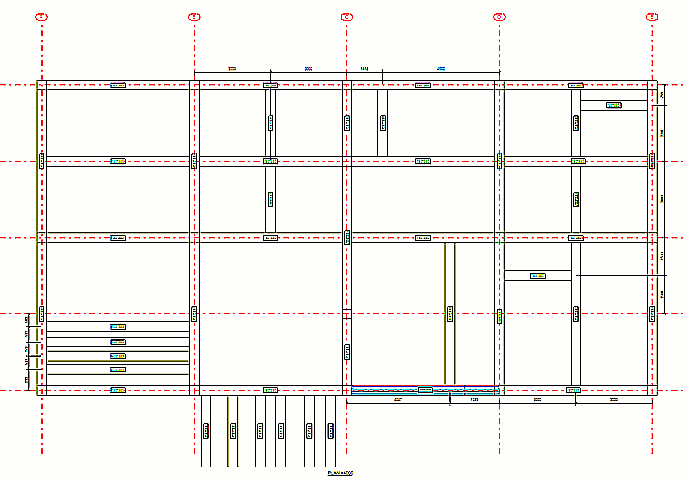

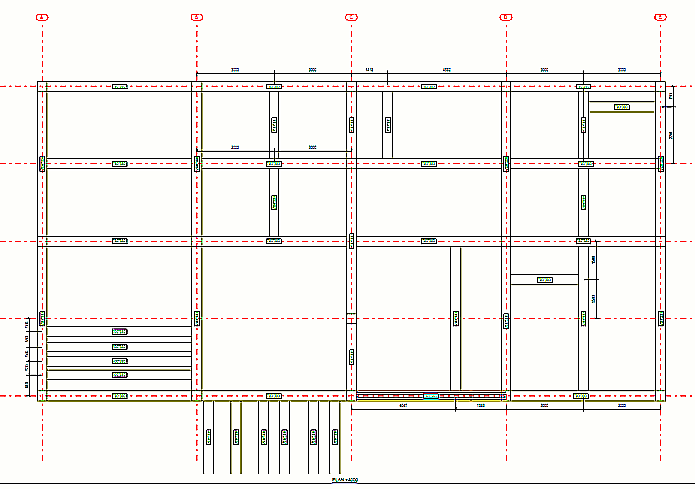

オブジェクト グループを使用して、別々の寸法線に寸法を表示する各オブジェクトを指定します。

1. [図面とレポート] タブで、[図面プロパティ] > [一般図] をクリックします。
2. [寸法内容] をクリックして、[部材] タブに移動します。
3. [ルールを追加] をクリックし、[オブジェクト グループ] 列のリスト ボックスからルールを選択して、目的のオブジェクト グループを寸法内容のルールに追加します。
4. 必要に応じて、[オブジェクトグループ] をクリックして新しいオブジェクト グループを作成できます。たとえば、異なるサイズの梁に対するオブジェクト グループのルールを追加します。

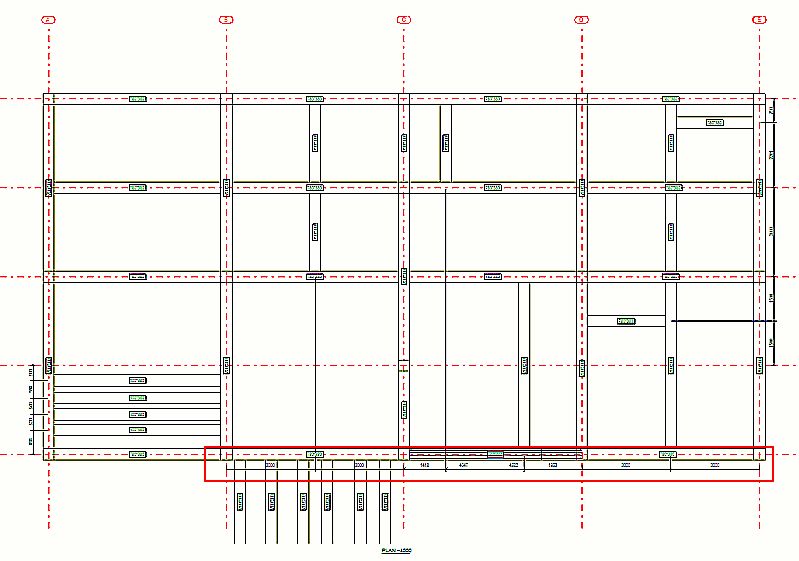

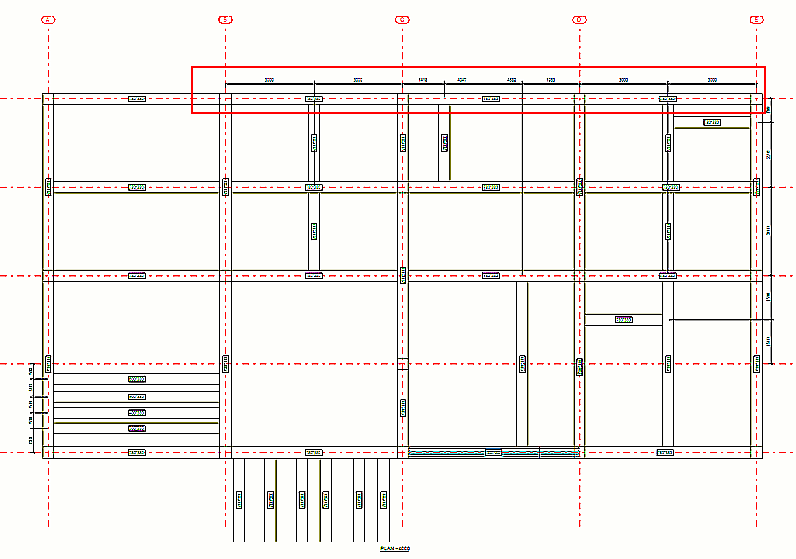

5. 各オブジェクト グループに対して、グループ内のオブジェクトのタイプに応じて [配置] オプション、[水平位置] オプション、および [垂直位置] オプションを選択します。

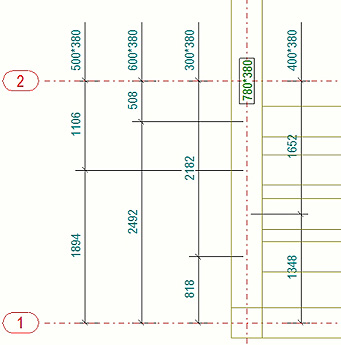

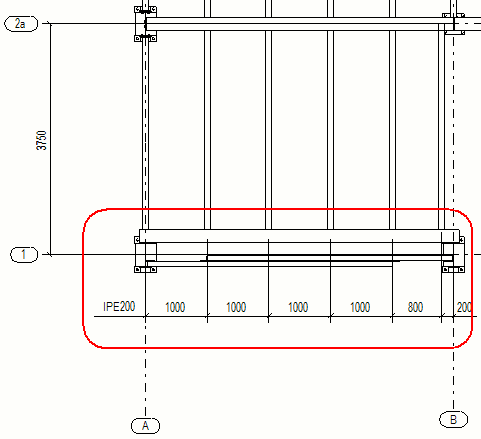

   たとえば梁グループに対して、[水平位置] を [左側] に設定し、梁の寸法を基準線の左側に配置します。

6. 必要に応じて、図面内のそれぞれのオブジェクト グループで表示するテキスト注記を [注記] 列に入力します。たとえば、梁のサイズを入力します。
