寸法プロパティ

寸法プロパティを使用して、寸法の表示設定、配置、および内容を表示および変更します。

寸法プロパティを開くには、次の操作を行います。

開いている図面で寸法をクリックします。プロパティパネルが開いていない場合、寸法をダブルクリックします。選択した寸法に固有のプロパティが表示されます。
開いている図面で、[寸法] タブに移動し、Shift キーを押しながら、いずれかの寸法コマンドをクリックします。重心寸法プロパティは、独自のダイアログボックスに表示されます。
図面プロパティパネルリストから、いずれかの寸法タイプを選択します。次の 5 つのセットの寸法プロパティを使用できます。直線寸法、円弧寸法。角度寸法、半径寸法、および鉄筋寸法マーク。
開いている図面で、[クイック起動] に移動し、「寸法プロパティ」と入力して始め、リストで [寸法プロパティ] を選択します。[寸法プロパティ] ダイアログボックスが表示されます。
図面を作成する前に一般図の [寸法プロパティ] ダイアログボックスを開くには、[図面とレポート] タブに移動して、図面のプロパティ > 一般図をクリックしてから、[寸法...] をクリックします。
図面が開いているときに一般図の [寸法プロパティ] ダイアログボックスを開くには、図面の背景をダブルクリックし、[寸法...] を選択します。

以下で、すべての寸法設定について説明します。すべての設定は、すべての寸法タイプで使用できるわけではありません。


設定	説明
プロパティパネルでのプロパティの保存、読み込み、および検索	事前定義されたプロパティを読み込むには、リストからプロパティを選択します。変更したプロパティを保存するには、[] をクリックします。プロパティを別の名前で保存することもできます。プロパティを検索するには、プロパティ名を入力します。
[鉄筋] (鉄筋の寸法でのみ使用可能)
寸法	寸法が [すべての鉄筋] 間に作成されるか、[始点/終点鉄筋] 間のみに作成されるかを指定します。
部材の縁端	鉄筋グループの寸法で、閉じ寸法を部材の縁端に追加します。この設定は、[寸法] が [すべての鉄筋] に設定されている場合にのみ使用できます。
サブグループ化	寸法マークにサブグループプロパティを表示するために、鉄筋オブジェクト内のさまざまな鉄筋間隔のサブグループを作成するかどうかを指定します。[サブグループ化] は、[寸法] が [すべての鉄筋] に設定されている場合にのみ使用できます。
引出し線から表示領域まで	表示可能な鉄筋に延長線を表示します。
テーパー寸法タイプ	斜め寸法を [直線] に表示するか、[斜め] に表示するかを指定します。
曲線寸法タイプ	円弧寸法を [直線] に表示するか、[円弧上(平行引出し)] に表示するかを指定します。
寸法線
直線寸法	寸法タイプを直線寸法に設定します。相対:2 点間の寸法を追加します。絶対:共通の始点からの寸法。単距離＋累加距離:2 点間および共通の始点を組み合わせたもの。 US 絶対:連続寸法マーク (RD: running dimension mark) を含む共通の始点からの距離。 US 絶対2:[US 絶対] と基本的に同じですが、短寸法が相対寸法になる点が異なります。累加距離（＋短単距離）:[絶対] と基本的に同じですが、短寸法が相対寸法になる点が異なります。内部絶対とも呼ばれます。このオプションでは両方の寸法を表示できますが、寸法が長いときは相対寸法は表示されません。このオプションでは、寸法線内に絶対寸法が表示されます。累積距離（＋単距離）:[単距離＋累加距離] と基本的に同じですが、絶対寸法の上に相対寸法が配置されます。高さにより、ピックした点のエレベーション寸法が作成されます。このタイプは、図面モードの手動寸法の寸法記号プロパティでのみ使用できます。
X方向寸法	この設定は、一般図の寸法プロパティでのみ使用できます。水平寸法の直線設定を上書きします。空白オプションを使用すると、Tekla Structures は [X・Y方向寸法] オプション設定を使用します。通常、X 方向は、図面の X 軸に平行な寸法を意味します。
円弧寸法	円弧寸法に使用できます。円弧寸法を角度単位で表すか、距離単位で表すかを定義します。
角度寸法	角度寸法に使用できます。角度寸法の表示内容を定義します。次のオプションがあります。片側の角度を表示頂点の角度三角形角度が示された三角形側面のグラディアン頂点の角度のグラディアングラディアンを持つ三角形詳細設定 XS_ANGLE_GRADIAN_SIGN を使用すると、グラディアンを使用するオプションに希望するグラディアン記号を定義することができます。デフォルト値は "g" です。
三角のベース数値	角度寸法に使用できます。三角のベース数値を定義します。
ラインの色	寸法線の色を定義します。標準色を使用することも、カスタム RGB 色を定義することもできます。
矢印	寸法線の矢印のタイプを選択します。独自の矢印タイプを作成することもできます。「寸法線の矢印のカスタマイズ」を参照してください。一般図寸法プロパティでは、[絶対寸法] と [エレベーション寸法] の寸法矢印タイプを個別に選択することもできます。
矢印高さ	矢印の高さを設定します。
矢印の大きさ	矢印の長さを設定します。
短引出し線	寸法線が基準線の上にある場合に、Tekla Structures が自動的に短い延長線を使用するか延長線の長さを統一するかを定義します。寸法を強調する場合は、このオプションを [いいえ] に設定する必要があります。
寸法の値
フォント色	寸法テキストの色を選択します。標準色を使用することも、カスタム RGB 色を定義することもできます。
フォント, フォント高さ	寸法テキストで使用するフォントを選択します。フォントの高さを変更することもできます。
線上に配置 (一般図の寸法プロパティの配置)	寸法線に対して寸法テキストをどのように配置するかを定義します。上寸法線または寸法線上。
背景 (一般図の寸法プロパティの背景マスク)	[非透過] を選択して、図面の寸法テキストで隠されている領域を非表示にします。 [透明] を選択して寸法テキストの背景にある図面の内容を表示し、図面のラインワークが見えるようにします。
枠	寸法テキストのフレームを定義するか、[なし] を選択します。下線長方形丸みを帯びた長方形鋭角の長方形
単位	寸法に使用する単位を定義します。 [自動] ではモデル内で定義されている単位を使用します。 mm (ミリメートル) cm (センチメートル) m (メートル) ft-in (フィートとインチ) インチはフィート (整数) に変換され、フィートに変換されない残りの数字はインチのまま表示されます。 cm / m (センチメートルとメートル) 100 cm 未満の寸法はセンチメートルで表示され、100 cm 以上の寸法はメートルで表示されます。ミリメートルは上付き文字で表示されます。 in (インチ、小数点使用) ft (フィート、小数点使用)
精度	寸法の精度を定義します。以下は、丸めを使用した精度の定義です。たとえば、精度 0.33 の場合、実際の寸法 50.40 は 50.33 と表示されます。 0.00 0.50 0.33 0.25 フィート・インチ単位の例を次に示します。 1/8 1/16 1/32 以下は、丸めを使用しない精度の定義です。 1/10 1/100 1/1000 次の丸めオプションは、選択した単位に関係なく、常にミリメートル単位で丸めを行います。 2.50 5.00 10.00
表示形式	寸法の表示形式を定義します。(小数点以下の桁数および表示方法)。 ### ###[.#] ###.# ###[.##] ###.## ###[.###] ###.### ### #/# 以下は直線寸法でのみ使用できます。 ## ^#/##.## ^#
桁区切り (一般図の寸法プロパティの桁区切り)	はいを長い寸法値をグループ化する場合に選択します。
同間隔寸法の結合	同間隔寸法の結合。オプションは、[オフ]、[3@60]、および [3*60=180] です。同間隔寸法の結合の精度は 0.1 です。この設定は、一般図の寸法プロパティでは使用できません。
寸法結合の最少間隔数	結合する寸法の最小数を定義します。この設定は、一般図の寸法プロパティでは使用できません。
数値の表示	寸法に数値を表示するには、このチェックボックスをオンにします。この設定は、一般図の寸法プロパティでは使用できません。
[注記] および [タグの内容] (一般図寸法プロパティ、または一部の寸法タイプでは使用できません)

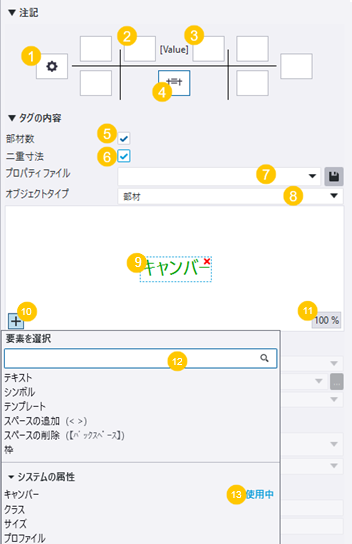

寸法注記エディタ	注記コンテナをクリックすると、[タグの内容] セクションの内容が表示されます。 (1) 寸法線の周囲に使用できる注記コンテナ。注記コンテナをクリックして選択します。コンテンツを削除するには、コンテナの右上隅にある赤い削除ボタンを使用します。テキストを入力するか、ボタンをクリックして、[要素] リストから必要な要素を選択できます。注記では、モデル全体を参照する `MODEL_TOTAL` などのテンプレート属性を使用することはできません。注記でチェックされるのは図面内のオブジェクトの情報だけで、モデル全体の情報はチェックされません。 (2) [頭マーク] 注記 (3) [接尾語] 注記 (4) [二重寸法] タグ (5) [部材数] チェックボックス:注記コンテナをクリックすると、[部材数] チェックボックスが使用できるようになります。このチェックボックスをオンにすると、選択した注記に部材数が表示されます。 (6) [二重寸法] チェックボックス:二重寸法注記のコンテナ (4) をクリックすると、[二重寸法] チェックボックスが使用できるようになります。このチェックボックスをオンにすると、二重寸法が適用されます。 (7) プロパティファイル:事前定義された一連の寸法注記の内容を読み込みます。注記の内容を保存することもできます。 (8) オブジェクトタイプ:寸法を作成する建築オブジェクトのタイプを定義します。オプションは、[部材]、[ボルト]、[鉄筋]、[仕上げ材]、および [現場打ちコンクリート] です。この設定は、開いている図面で寸法を選択した場合は使用できません。 (9) 寸法注記に内容を追加するための注記エディタ。1 つの注記コンテナ内の別の位置に要素をドラッグできます。右上隅の赤い削除ボタンをクリックして、要素を削除します。 (10) [要素] リスト。ボタンをクリックして要素リストを開き、現在の注記コンテナに追加する要素を選択します。 (11) [%] ボタンをクリックすると、プレビューに現在のズームレベルが表示されます。マウスの中ボタンをスクロールすることで、ズームインまたはズームアウトすることができます。ボタンをクリックすると、最適サイズにズームできます。 (12) 要素の検索用の検索ボックス。配置する要素を入力します。リストに目的のユーザー定義情報が見つからない場合は、検索ボックスに属性の名前を入力し、Enter キーを押して追加することができます。 (13) 注記に要素をすでに追加している場合は、[要素] リストにテキスト [使用中] でマークされます。
フォント色, フォント, フォント高さ	注記全体または選択した注記要素のフォント、フォントの色、およびフォントの高さを定義します。標準色を使用することも、カスタム RGB 色を定義することもできます。
枠, フレーム色	注記コンテナ全体または単一の注記要素の枠と枠の色を定義します。標準色を使用することも、カスタム RGB 色を定義することもできます。
単位, 表示形式	長さまたは径の要素の単位と表示形式を設定します。
回転	寸法マークの回転を設定します。次のオプションがあります。寸法線に平行: 注記は回転しません。これがデフォルト値です。寸法線に垂直: 注記は回転します。この設定は、頭マーク、接尾マーク、または二重寸法注記には使用できません。
除外されるタグ	定義された内容を注記から削除する図面ビュー [フィルター] を選択します。
曲線寸法タグタイプ	円弧寸法にのみ使用できます。円弧のある鉄筋寸法線の注記タイプを選択します。注記タイプは、寸法に注記を整列する方法を制御します。次のオプションがあります。水平または垂直水平垂直水平方向または垂直方向の引出し線曲線に従う曲線に従う
[強調] (一般図寸法プロパティ、または一部の寸法タイプでは使用できません)
短寸法の強調	[指定] 短寸法の強調を使用して読みやすくします。
方向	強調の方向を選択します。[左 / 下]、[右 / 上]、または [両方]。
原点	[原点] を設定します。 :原点は、寸法線の近くにあります。 :測定されたオブジェクトの近辺の原点。
位置	強調された寸法の目的の位置を設定します。
[寸法補助記号] (一般図寸法プロパティ、または一部の寸法タイプでは使用できません)
側面マークタイプ	[指定] プレート寸法に対する寸法補助記号が作成されます。左右の寸法補助記号タイプを選択し、記号の色、サイズ、およびオフセットを指定します。オフセットとは、寸法線から記号への距離を意味します。 [自動] は、インテリジェントな図面 (詳細設定 `XS_INTELLIGENT_DRAWING_ALLOWED` が `TRUE` に設定されている図面) でのみ使用できます。標準色を使用することも、カスタム RGB 色を定義することもできます。
配置
寸法線指定間隔	平行な寸法線の間隔を定義します。手動で作成した寸法では、この設定は寸法 [位置付け] が [移動] に設定されている場合のみ機能します。
短寸法	短寸法のテキストの位置を定義します。 :テキストが寸法線の内側に表示されます :テキストが寸法線の外側に表示されます
配置方法	[移動] を選択すると、Tekla Structures により、方向の設定に基づいて寸法の位置と方向が決定されます。 [固定] では、寸法を任意の位置に配置できます。この設定は、一般図の寸法プロパティでは使用できません。
マイナス方向,プラス方向	Tekla Structures で、対象となるオブジェクトのどちら側に寸法を配置するかを定義します。これらの設定は、一般図寸法プロパティでは使用できません。
位置	位置は、配置方法として [移動] を選択した場合にのみ定義できます。 [距離 s] は、寸法の周囲に残す空の余白です。これは、一般図の寸法プロパティの [検索マージン] で呼び出されます。 [距離 d 最小値] は、部材からの寸法の最小距離です。これは、一般図の寸法プロパティの [最小距離] で呼び出されます。
