1. [図面とレポート] タブで、[図面のプロパティ] をクリックし、図面タイプを選択します。
2. 必要なものとできる限り近い図面プロパティを読み込みます。
3. [断面図] をクリックします。

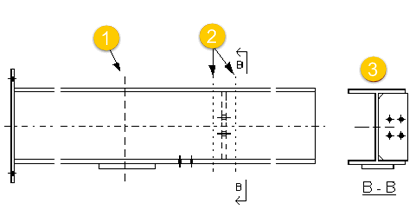

4. [属性] タブで、[部材に合わせる] か、[デプス] または [断面図結合の有効範囲] の値を設定します。まず、必ず [サイズ] チェック ボックスをオンにします。

   • [部材に合わせる] 設定は、[デプス] と [断面図結合の有効範囲] の代わりとして機能し、部材全体が断面に表示されます。

   • 断面が結合されていないときの断面図の正および負のデプスを [デプス] フィールドで指定します。開いている図面では、ビューの境界をドラッグして断面図のデプスを調整できます。
   • [断面図結合の有効範囲] では、断面図を結合するための距離範囲を定義します。
   • 詳細設定 XS_DRAWING_CUT_VIEW_COMPARISON_CRITERIA を使用して、結合する断面図を制御することもできます。

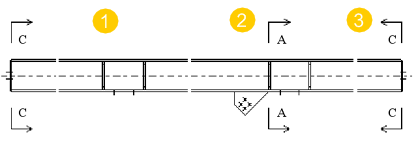

5. [属性] タブを表示したまま、[左端]、[中間]、および [右端] の方向を [左] または [右] に設定します。
6. [断面ライン] タブに移動して、断面マークの線の長さとオフセット (断面マークと断面の間の距離) を設定します。
7. [断面マーク] タブで、断面マーク設定を変更します。
   1. [A1] - [A5] の横にある [...] ボタンをクリックして、[マーク内容] ダイアログ ボックスを開きます。
   2. マークに含める要素を選択します。
   3. 必要に応じて、リストから要素を選択し、[< フレーム追加] をクリックして、フレームの [タイプ] と [色] を選択します。
      標準色を使用することも、カスタム RGB 色を定義することもできます。
   4. 必要に応じて、リストから要素を選択し、テキストの [色]、[フォント]、および [高さ] を選択します。
      標準色を使用することも、カスタム RGB 色を定義することもできます。
   5. [位置] タブに移動して、テキストを表示する面、テキスト位置、水平と垂直オフセット、およびテキスト回転などのオプションを選択します。
   6. [断面図とシンボル ラベルの開始番号/文字] で、断面図および断面シンボル ラベルを番号で開始するか、文字で開始するかを選択します。
      • 1 以上の任意の数字か、A ～ Z または a ～ z (ラベルでは大文字表示) の任意の文字を入力できます。
      • 文字を使用した場合、入力された文字列が 1 文字よりも長い場合は、最初の 1 文字だけが表示されます。番号を使用した場合、入力したすべての数字が表示されます。
      • ラベルに含まれる開始番号は、図面を作成する前に図面プロパティで開始番号を変更した場合、および既存の図面で開始番号を変更して図面を再作成した場合にのみ、変更されます。その場合、自動的に含められた断面図とすべての新しい断面図について、断面図ラベルが変更されます。
   7. [OK] をクリックして、図面プロパティに戻ります。
8. [ビューの作成] をクリックし、作成する断面図および端部ビューを追加します。
9. [ビューの作成] パネルを表示したまま、変更するビューとプロパティを選択し、[ビュープロパティ] をクリックします。
10. 必要に応じてビューのプロパティを調整します。
11. [保存する] をクリックしてビュー プロパティを保存します。
12. [閉じる] をクリックします。
13. 作成したすべての断面図および端部ビューに対して手順 9 ～ 12 を繰り返します。
14. 変更を保存するには、[保存する] をクリックします。

図面の断面図および端部ビューには、ビュー方向マークを表示できます。

1. [図面とレポート] タブで、[図面のプロパティ] をクリックし、図面タイプを選択します。
2. 必要なものとできる限り近い図面プロパティを読み込みます。
3. 左側のオプション ツリーで [ビューの作成] をクリックし、変更するビューとプロパティを選択して [ビュープロパティ] をクリックします。

   断面図または端部ビューを選択します。

4. [ビュープロパティ] で、[ラベル] タブに移動します。
5. [ビュー方向マーク] で、いずれかのオプションを選択します。表示:
   • シンボルのみ
   • ラベルのみ
   • シンボルとラベル
   • [なし] の場合、マークは表示されません。
6. [高さ] に記号とテキスト ラベルの高さを定義します。

   0 を使用しようとすると、エラー メッセージが表示されます。

7. 変更を保存するには、[保存する] をクリックします。
8. 閉じる をクリックします。
9. [保存する] をクリックして図面プロパティを保存し、[OK] をクリックして図面を作成します。

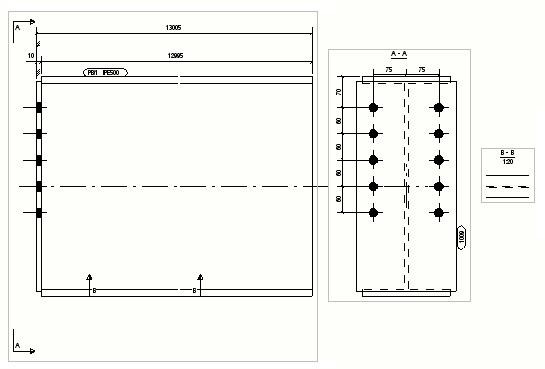

断面図と端部ビューを、常に単品図、製品図、またはキャストユニット図内のメインビューの隣に配置するか、または空白位置に配置することができます。

1. [図面とレポート] タブで、[図面のプロパティ] をクリックし、図面タイプを選択します。
2. 必要なものとできる限り近い図面プロパティを読み込みます。
3. [レイアウト] をクリックし、[その他] タブに移動します。

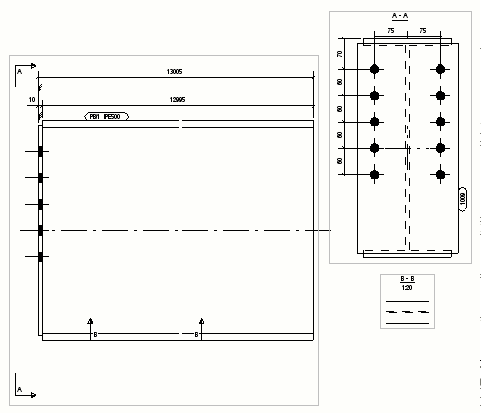

4. ビューをメイン ビューの隣に配置するには、[端部ビューをメインビューに合わせて配置] を [はい] に設定します。
5. ビューをメイン ビューの隣に配置するには、[断面図をメインビューに合わせて配置] を [はい] に設定します。
6. 図面プロパティ ファイルの変更を保存するには、上部の [保存する] をクリックします。
7. [OK] をクリックし、図面を作成します。

   [いいえ] を選択すると、断面図と端部ビューは Tekla Structures により配置可能な任意の位置に配置されます。
