[図面レイアウトエディタ] では、同じ図面レイアウト内に異なる図面サイズに対して個別のテーブル セットを作成できます。このようにして、テーブルが各図面サイズに合うようにすることができます。

1. [ファイル] メニューで、エディタ > 図面レイアウトエディタ を選択します。
2. [レイアウト エディタ] サイド パネルの [図面レイアウト] リストから、編集する図面レイアウトを選択します。
3. [図面サイズ] リストの右側にある [編集] ボタンをクリックします。
4. [図面サイズ設定] ダイアログ ボックスで、[+] をクリックし、A1 図面サイズを作成します。
5. [図面サイズ設定] ダイアログ ボックスを閉じるには、[OK] をクリックします。
6. [図面サイズ] リストで、[A1] を選択します。
7. [レイアウト エディタ] リボンで、[テーブルの追加] をクリックします。
8. テーブルを追加し、図面レイアウト内の適切な位置に移動します。

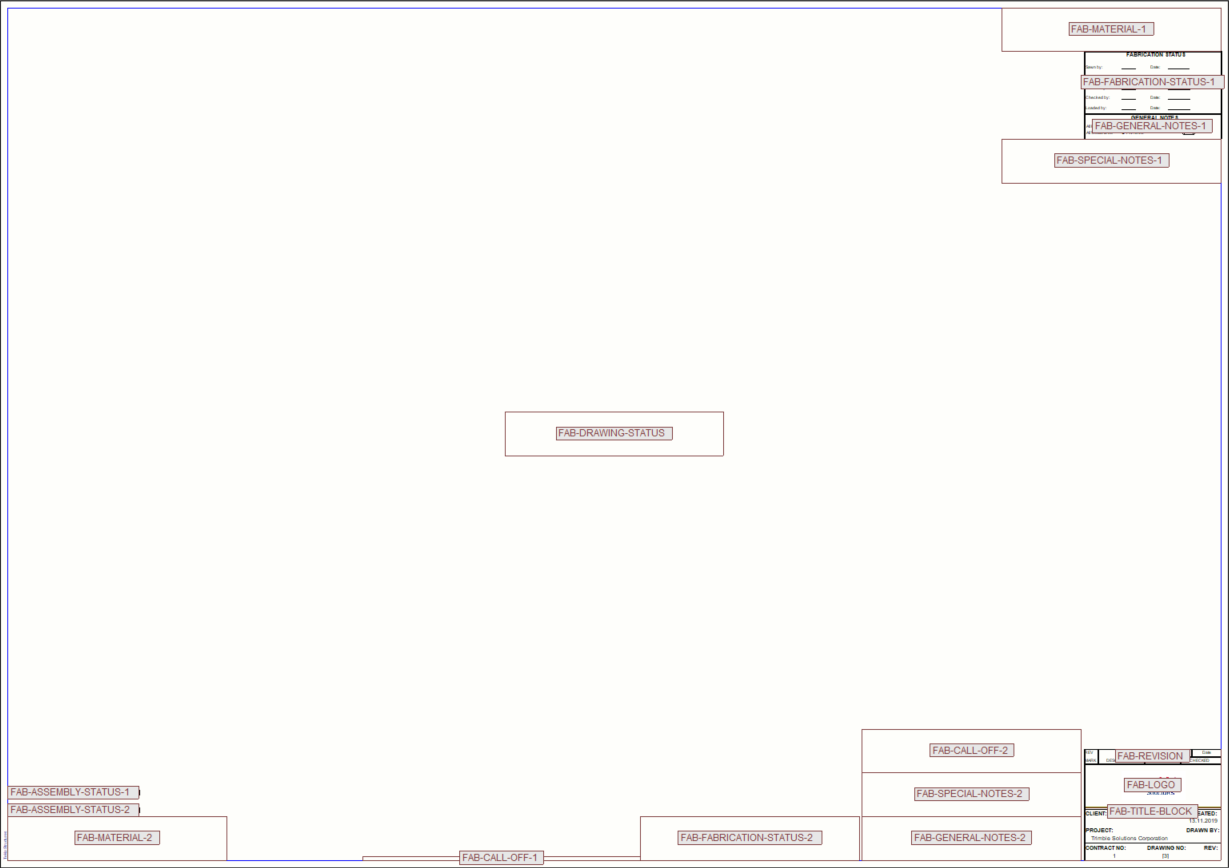

   以下の例を参照してください。



   上の図面レイアウトは、非表示テーブルとテーブルの両方の名前を示しています。

   必要に応じてテーブルを配置したら、テーブル セットを他の図面サイズにも適用できます。

9. もう一度、[図面サイズ] リストの右側にある [編集] ボタンをクリックします。
10. [図面サイズ設定] ダイアログ ボックスで、[+] をクリックし、次の図面サイズを作成します。

    • A2

    • A3

    • A4

    A1 図面サイズに作成されたテーブル セットは、新しい図面サイズに対して自動的にコピーされます。

    この例では、A4 図面サイズで同じテーブル セットを使用しないため、テーブル セットの調整を続けます。

11. [図面サイズ設定] ダイアログ ボックスを閉じるには、[OK] をクリックします。
12. [図面サイズ] リストで、[A4] を選択します。
13. テーブルを移動、追加、または削除します。
    以下の例を参照してください。



    上の図面レイアウトは、非表示テーブルとテーブルの両方の名前を示しています。

14. [レイアウト エディタ] リボンの [名前を付けて保存] をクリックします。
15. [レイアウトの保存] ダイアログ ボックスで、図面レイアウトの名前を入力します。
16. [A1]、[A2]、[A3] の各チェック ボックスをオフにします。

    これにより、新しいテーブル セットは A4 図面サイズにのみ適用されます。

17. [保存する] をクリックします。
