ビューレベルでの寸法作成のための図面ビューフィルターの作成

単品図、製品図、キャストユニット図では、ビューレベルの寸法作成時に図面ビューフィルターを作成して [フィルター寸法] 寸法タイプを使用する必要があります。ビューごとに寸法を作成したため、フィルターはビューレベルで作成する必要があります。

図面ビューフィルターの作成

単品図、製品図、キャストユニット図では、ビューレベルの寸法作成時に図面ビューフィルターを作成して [フィルター] オプションを使用する必要があります。ビューごとに寸法を作成したため、フィルターはビューレベルで作成する必要があります。

Note:

寸法作成のパフォーマンスを改善する場合は、寸法がまったく作成されないルールがあるかどうかを確認し、それらを削除します。各ルールで寸法作成するオブジェクトが見つからなくても、ルールの実行に時間が必要となります。
関連するオブジェクトのみを選択または処理するようにフィルターを最適化します。

開いている図面で、図面ビューフレームをダブルクリックして [ビュープロパティ] ダイアログボックスを開きます。
フィルターをクリックします。
[行の追加] をクリックして、フィルターのプロパティを定義します。

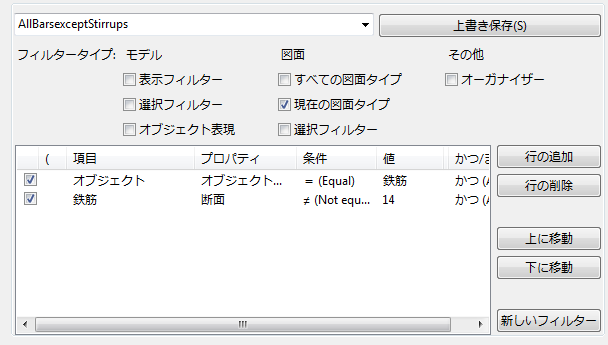

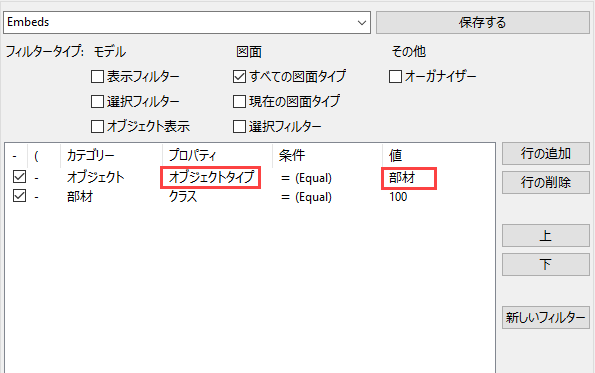

- まず、行を追加して [オブジェクトタイプ] オブジェクトカテゴリーを定義します。これは、寸法作成の定義で使用されるすべての図面ビューフィルターで定義する必要があります。[値] を [部材] または [鉄筋] に設定します。

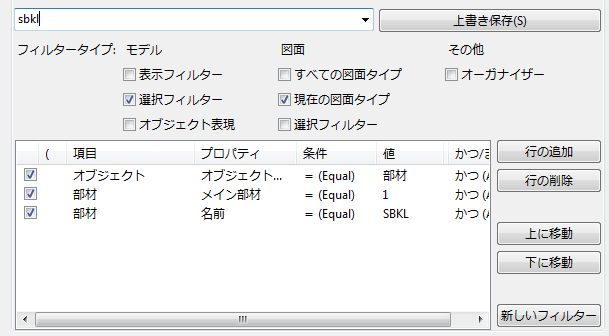

- その後、たとえば特定クラスのすべての部材を選択する選択フィルターを追加します。
[保存する] を使用して、一意の名前でフィルターを保存します。
[キャンセル] をクリックして、ダイアログボックスを閉じます。

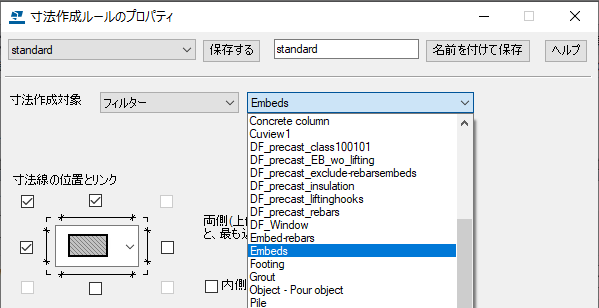

これで、[寸法作成ルールのプロパティ] ダイアログボックスのフィルターリストから図面ビューフィルターを選択し、寸法作成に使用できるようになりました。作成後、フィルターがすぐに表示されない場合は、ダイアログボックスを閉じてから再度開いてリストを更新します。

ルールプロパティの詳細については、「寸法作成ルールのプロパティ」を参照してください。

カット部材のフィルターを作成できます。作成したフィルターは、図面ビューフィルターまたはモデル選択フィルターとして使用できます。

孔およびリセス用にモデル選択フィルターを作成するには、次のようにします。

[選択] ツールバーの [選択フィルター] ボタンをクリックします。

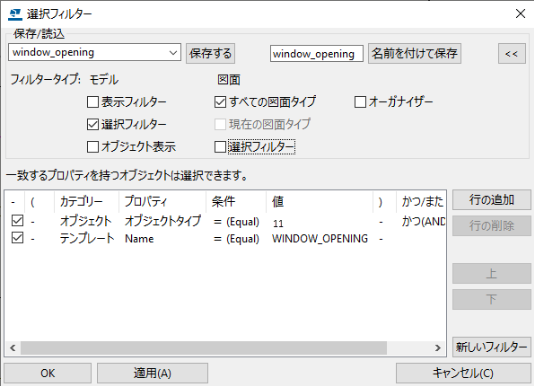

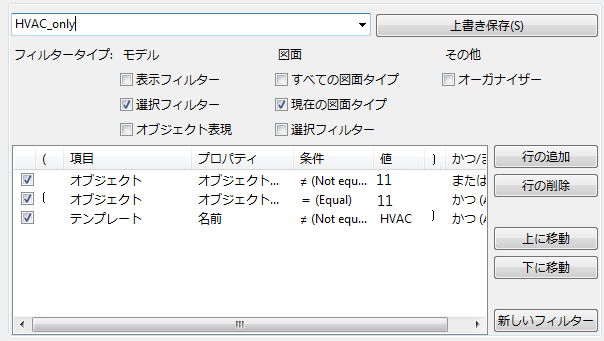

[オブジェクトグループ - 選択フィルター] ダイアログボックスで、最初の行を追加します。
- 項目として [オブジェクト]、プロパティとして [オブジェクトタイプ]、条件として [＝ (Equals)] をそれぞれ選択します。
- [値] フィールドに「11」と入力するには、[モデルから選択] を使用し、カット部材を選択します。
2 行目を追加します。
- 項目として [テンプレート] を選択し、プロパティとして大文字で「NAME」と入力します。条件として [＝ (Equals)] を選択します。
- 値としてテンプレートの名前を入力します。
[選択フィルター] と [すべての図面タイプ] の各チェックボックスをオンにします。

使用できるすべてのフィルタータイプを表示するには、ボタンをクリックします。
[名前を付けて保存] を使用して、一意の名前でフィルターを保存します。
