印刷出力への枠と折り目マークの追加 (以前の印刷)

印刷図面の周囲に枠を追加し、折り目を指定する折り目マークを追加できます。枠と折り目マークの色を選択できます。

以下の手順は、[プリンターカタログ] プリンターインスタンス、つまり [詳細設定] XS_USE_OLD_PLOT_DIALOGを TRUE の[ファイル] メニュー > [設定] > [詳細設定] > [印刷] で設定した場合です。この詳細設定を FALSE に設定した場合、新しい印刷機能を使用します。この機能では、[図面の印刷] ダイアログボックスを使用して枠と折り目マークを設定できません。

印刷される図面枠は、システムフォルダーの standard.fms ファイルで制御されます。デフォルト値が標準ファイルに含まれているのは、[図面枠プロパティ] ダイアログボックスに保存オプションがないためです。標準ファイルをモデルフォルダに保存した後、必要に応じてプロジェクトフォルダや企業フォルダにコピーします。

一連の標準ファイルをモデルフォルダーに保存する場合は、「Standard ファイル」を参照してください。

[ファイル] メニューで、[印刷 > 図面の印刷] をクリックします。
[図面の印刷] ダイアログボックスで、[図枠(F)...] をクリックします。
[図面枠プロパティ] ダイアログボックスで、印刷する枠のチェックボックスをオンにします。
[余白] で、用紙の上下左右の端部から各枠までの距離をミリメートル単位で入力します。
各枠の色を選択します。
折り目マークを印刷するには、[折り目マーク] チェックボックスをオンにします。
折り目マークの設定では、外側図面枠の右下の角から最も近い折り目マークまでの距離を水平、垂直方向にミリメートル単位で入力するか、各折り目マーク間の距離を同様にミリメートル単位で入力します。
折り目マークの色を選択します。
[OK] をクリックします。

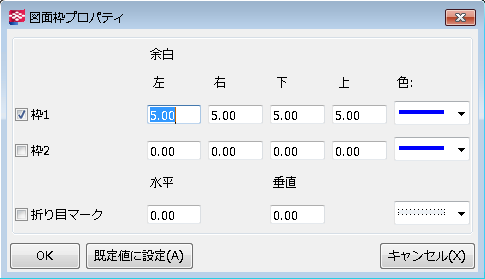

プロパティダイアログボックスの内容と標準ファイルの例を次に示します。
