図面に鉄筋カプラーと端部アンカー シンボルを表示する
解説図グラフィック属性を使用して、鉄筋加工図および鉄筋マーク解説図で鉄筋カプラーと端部アンカーを表すグラフィック シンボルを表示できます。
生成された RC 詳細設計図面 (一般図 またはキャスト ユニット図) を含むプレキャスト コンクリートまたは現場打ちコンクリート構造モデルが必要であり、鉄筋の詳細は [アプリケーションとコンポーネント] カタログで使用できる鉄筋カプラーまたは鉄筋端部アンカー ツールのいずれかを使用してモデル化する必要があります。鉄筋カプラーと端部アンカー シンボルは鉄筋 UDA に基づいて機能し、これらの UDA は鉄筋カプラーと鉄筋端部アンカー ツールによって制御されます。
シンボルは、RebarCoupler.Symbols.dat で定義されたファイルから読み取られます。デフォルトでは、このファイルは ..\ProgramData\Tekla Structures\<version>\environments\common\symbols の CouplerSymbols.sym にあります。
会社や国の標準に従って、テンプレート エディターの解説図グラフィック属性に対して、フォント名、フォント サイズ、フォント色、端部マーク、曲げ半径表示設定、他の多数の鉄筋加工図属性を個別に調整できます。

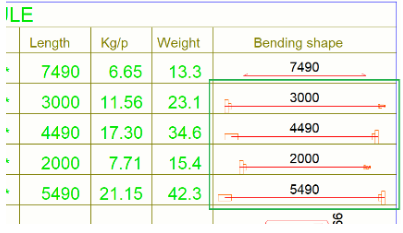

鉄筋加工図に鉄筋カプラーと端部アンカー シンボルを表示する
-
[グラフィック フィールド プロパティ] ダイアログ ボックスの [属性] フィールドに PULLOUT 属性が表示されていることを確認し、[自由属性] ダイアログ ボックスを開きます。
-

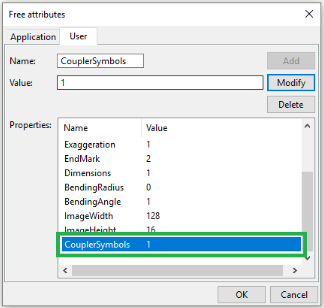

CouplerSymbols 属性を選択し、[値] フィールドに「1」と入力します。その他のプロパティを必要に応じて調整します。
CouplerSymbols プロパティ値が 1 に設定されると鉄筋カプラー シンボルが表示され、0 が入力されると無効になります。デフォルト値は 1 です。
-
図面内のテンプレートを右クリックし、コンテキスト メニューから [テンプレートを更新] を選択して、テンプレートを更新します。
ヒント:

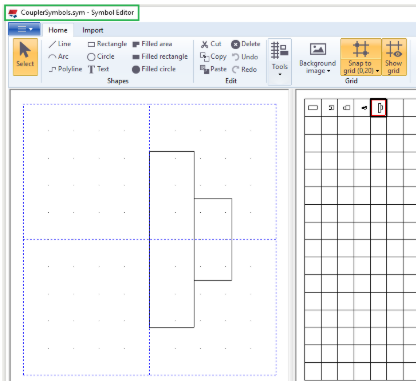

RebarCoupler.Symbols.dat ファイルで定義されている *.sym ファイルを変更することで、シンボル エディターで鉄筋カプラー シンボルをカスタマイズできます。デフォルトでは、CouplerSymbols.sym が使用されます。

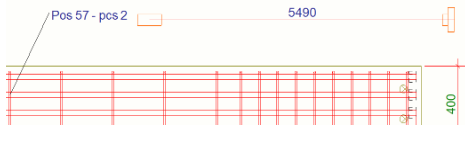

鉄筋マークの解説図に鉄筋カプラーと端部アンカー シンボルを表示する
-

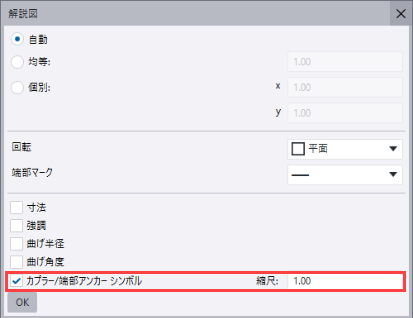

[カプラー/端部アンカー シンボル] チェック ボックスをオンし、目的のスケール (1.00 など) を設定します。
-
[OK] をクリックします。
