ツインプロファイルコネクション (1046)

[ツインプロファイルコネクションプレートディテール (1046)] では、ツインプロファイルの部材間にプレートを作成します。プレートは溶接され、プロファイルの各部材にボルト留めされます。

作成されるオブジェクト


状況	説明
	ツインプロファイル間にスペーサープレートを接合。溶接接合またはボルト接合。

ツインプロファイルを作成します。


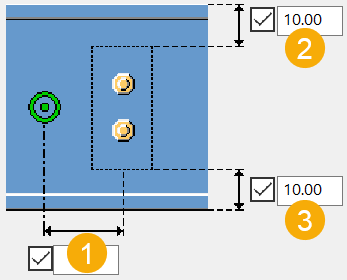

	説明
1	プレート

プレート位置を定義するには、ピクチャータブを使用します。

[部材] タブを使用して、プレートのプロパティを定義します。


オプション	説明
プレート	プレートの厚さ、幅、および高さ。


オプション	説明	デフォルト
マーク	部材マークの頭文字および開始番号。一部のコンポーネントには別のフィールド行があり、そこに製品マークを入力できます。	デフォルトの部材開始番号を定義するには、[ファイル] メニュー > [設定] > [オプション] の [コンポーネント] 設定で設定します。
材質	材質の等級。	デフォルトの材質を定義するには、[ファイル] メニュー > [設定] > [オプション] で [コンポーネント] 設定を開き、[材質] フィールドで設定します。
名前	図面およびレポートに表示される名前。

[ボルト ] タブを使用して、ボルトのプロパティを制御します。


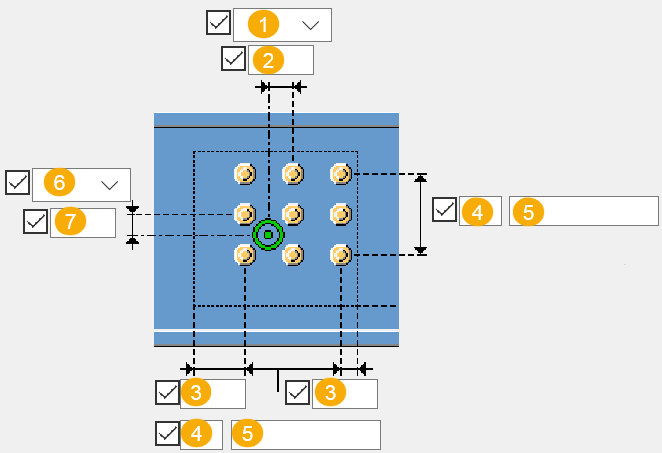

	説明
1	水平方向のボルトグループ位置の寸法を測定する方法を選択します。 [左]: 副部材の左端から一番左のボルトまで。 [中]: 副部材の中心線からボルトの中心線まで。 [右]: 副部材の右端から一番右のボルトまで。
2	水平方向のボルトグループの位置の寸法。
3	ボルト縁端距離。縁端距離とは、ボルトの中心から部材の端部までの距離です。
4	ボルト本数。
5	ボルト間隔。ボルト間隔の値はスペースを使用して区切ります。ボルト個々の間隔を示す値を入力します。たとえば、3 つのボルトがある場合は、2 つの間隔値を入力します。
6	垂直方向のボルトグループ位置の寸法を測定する方法を選択します。 [上]: 副部材の上端から一番上のボルトまで。 [中]: ボルトの中心線から副部材の中心線まで。 [下]: 副部材の下端から一番下のボルトまで。
7	垂直方向のボルトグループの位置の寸法。


オプション	説明	デフォルト
ボルトサイズ	ボルト径。	使用可能なサイズは、ボルトセットカタログに定義されています。
ボルトセット名	コンポーネント内で使用するボルトセット名です。	使用可能なボルトセットは、ボルトセットカタログに定義されています。
呼びに加える値	ボルトと孔の間のギャップです。
部材内ネジ	軸ボルトを使用する場合に、ボルト留め部材の内側にねじ山を収めるかどうかを指定します。頭なしボルトを使用する場合は無視されます。	`はい`
現場/工場	ボルトの取り付け作業を行う場所です。	`現場`

長孔、調整孔、小さな孔を定義できます。


オプション	説明	デフォルト
1	長孔の垂直寸法です。	`0`。丸孔になります。
2	長孔の水平寸法、または調整孔のクリアランスです。	`0`。丸孔になります。
孔タイプ	[長孔] では、長孔が作成されます。 [調整孔] では、調整孔が作成されます。 [孔なし] では孔は作成されません。 [テーパー] を選択すると、小さな孔が作成されます。
長孔の回転	孔のタイプが [長孔] の場合、このオプションによって長孔の向きが指定されます。
長孔部材	長孔が作成される部材。このオプションは、該当するコンポーネントによって異なります。

選択したチェックボックスによって、ボルトセットに使用されるコンポーネントオブジェクト (ボルト、ワッシャー、およびナット) が定義されます。

孔のみを作成する場合は、チェックボックスをすべてオフにします。

既存のコンポーネントのボルトセットを変更するには、[変更の結果] チェックボックスをオンにし、[変更] をクリックします。

ボルト長をどれだけ増やすかを指定します。たとえば、塗装でボルト長を増やす必要がある場合に、このオプションを使用します。


オプション	説明
	デフォルト千鳥なしオートデフォルトにより、このオプションを変更できます。
	千鳥なし
	千鳥タイプ 1
	千鳥タイプ 2
	千鳥タイプ 3
	千鳥タイプ 4
