アングルプロファイルボックス (1040)

[アングルプロファイルボックス (1040)] のディテールでは、柱にボルト付けされたアングルシートが作成されます。アングルプロファイルが配置される参照点の側は、1 つのアングルジョイントで定義できます。または、ディテールにより 2 つのアングルプロファイルを作成することもできます。アングルに溶接されたスチフナープレートを追加するオプションもあります。

作成されるオブジェクト

シート配置角度 (1 個または 2 個)
スチフナー (オプション)
ボルト
溶接

適用


状況	説明
	スチフナー付きアングルシート。

選択順序

メイン部材 (柱) を選択します。
参照点を指示します。

点をピックするとディテールが自動的に作成されます。

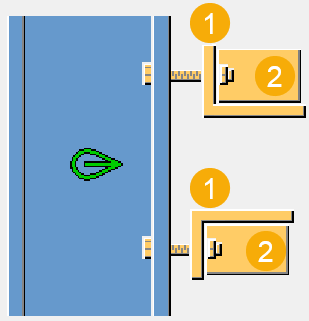

部材の識別キー


	説明
1	シートアングル
2	スチフナー

[画像] タブ

アングルとメイン部材の間のクリアランスを制御するには、[ピクチャー] タブを使用します。


	説明
1	上部シートアングルと柱の間のギャップ。
2	上部シート配置角度と参照点の間の間隔。
3	下部シートアングルと基準点の間のクリアランス。
4	下部シートアングルと柱の間のギャップ。

[部材] タブ

シート配置角度とスチフナーの部材プロパティを定義するには、[部材] タブを使用します。

部材


オプション	説明
ｽﾁﾌﾅｰ	スチフナーの厚さ、幅、および高さ。
プロファイル	プロファイルカタログからプロファイルを選択します。


オプション	説明	デフォルト
マーク	部材マークの頭文字および開始番号。一部のコンポーネントには別のフィールド行があり、そこに製品マークを入力できます。	デフォルトの部材開始番号を定義するには、[ファイル] メニュー > [設定] > [オプション] の [コンポーネント] 設定で設定します。
材質	材質の等級。	デフォルトの材質を定義するには、[ファイル] メニュー > [設定] > [オプション] で [コンポーネント] 設定を開き、[材質] フィールドで設定します。
名前	図面およびレポートに表示される名前。

[パラメータ] タブ

シートアングルとスチフナーの位置を定義するには、[パラメーター] タブを使用します。

シート配置角度の位置


オプション	説明
	デフォルト下部アングルが作成されます。オートデフォルトにより、このオプションを変更できます。
	上部アングルが作成されます。
	下部アングルが作成されます。
	上下両方の角度が作成されます。

スチフナータイプ


オプション	説明
	デフォルト長方形のスチフナープレートオートデフォルトにより、このオプションを変更できます。
	長方形のスチフナープレート
	三角形のスチフナープレート
	シートアングルの脚の端部を結ぶ線によってスチフナープレートの形状が定義されます。

シートアングルの回転


オプション	説明
	デフォルトシートアングルは回転しません。オートデフォルトにより、このオプションを変更できます。
	シートアングルは回転しません。
	シートアングルは水平に 90 度回転します。回転したシートアングルをスチフナーで補強するには、[中スチフナーの位置] リストで [中スチフナー] オプションを選択します。

シートアングルの方向


オプション	説明
	デフォルトシートアングルの長脚は副部材に接続されます。オートデフォルトにより、このオプションを変更できます。
	シートアングルの長脚は副部材に接続されます。
	シートアングルの長脚はメイン部材に接続されます。
	自動シートアングルの長脚が、ボルトとシートアングルコーナーの距離が最も遠い部材に接続されます。

側面スチフナーの位置


オプション	説明
	デフォルト側面スチフナーは作成されません。オートデフォルトにより、このオプションを変更できます。
	側面スチフナーは作成されません。
	手前側のスチフナーが作成されます。
	向う側のスチフナーが作成されます。
	手前側と向う側のスチフナーが作成されます。

シート配置角度のオフセット


	説明
1	メイン部材の中心線からのシートアングル水平オフセット。

中スチフナーの位置


オプション	説明
	デフォルトボルト位置に従うオートデフォルトにより、このオプションを変更できます。
	中間スチフナープレートは作成されません。
	中スチフナースチフナープレートが、シートアングルの中央に配置されます。中スチフナー数は、[中スチフナー数] ボックスに入力します。複数のスチフナーは中心に等間隔に配置されます。
	ボルト位置に従うスチフナープレートは、ボルト間のボルト間隔の中間に配置されます。デフォルトでは、スチフナーは 1 つおきにボルトの間に作成されます。下のボックスに中間スチフナーの数を入力します。

角処理タイプ


オプション	説明
	デフォルト角処理なしオートデフォルトにより、このオプションを変更できます。
	角処理なし
	ラインカット角処理
	凸円弧の角処理
	凹円弧の角処理

スチフナーオフセット寸法

三角スチフナーの斜角度カットのオフセットを定義します。


	説明
1	水平オフセット寸法
2	垂直オフセット寸法

[ボルト] タブ

[ボルト] タブを使用して、ボルトグループ寸法とボルトプロパティを定義します。

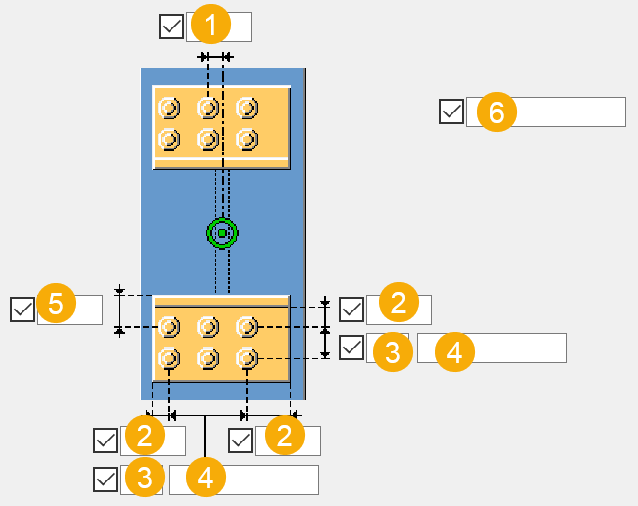

ボルトグループの寸法


	説明
1	水平方向のボルトグループの位置の寸法。
2	ボルト縁端距離。縁端距離とは、ボルトの中心から部材の端部までの距離です。
3	ボルト本数。
4	ボルト間隔。ボルト間隔の値はスペースを使用して区切ります。ボルト個々の間隔を示す値を入力します。たとえば、3 つのボルトがある場合は、2 つの間隔値を入力します。
5	垂直方向のボルトグループの位置の寸法。
6	ボルトグループから削除するボルトを指定します。削除するボルトの番号を入力します。複数のボルト番号を入力する場合は、スペースで区切ります。ボルトには、左から右、上から下の順に番号が付与されています。

ボルトの基本プロパティ


オプション	説明	デフォルト
ボルトサイズ	ボルト径。	使用可能なサイズは、ボルトセットカタログに定義されています。
ボルトセット名	コンポーネント内で使用するボルトセット名です。	使用可能なボルトセットは、ボルトセットカタログに定義されています。
呼びに加える値	ボルトと孔の間のギャップです。
部材内ネジ	軸ボルトを使用する場合に、ボルト留め部材の内側にねじ山を収めるかどうかを指定します。頭なしボルトを使用する場合は無視されます。	`はい`
現場/工場	ボルトの取り付け作業を行う場所です。	`現場`

長孔

長孔、調整孔、小さな孔を定義できます。


オプション	説明	デフォルト
1	長孔の垂直寸法です。	`0`。丸孔になります。
2	長孔の水平寸法、または調整孔のクリアランスです。	`0`。丸孔になります。
孔タイプ	[長孔] では、長孔が作成されます。 [調整孔] では、調整孔が作成されます。 [孔なし] では孔は作成されません。 [テーパー] を選択すると、小さな孔が作成されます。
長孔の回転	孔のタイプが [長孔] の場合、このオプションによって長孔の向きが指定されます。
長孔部材	長孔が作成される部材。このオプションは、該当するコンポーネントによって異なります。

千鳥ボルト


オプション	説明
	デフォルト千鳥なしオートデフォルトにより、このオプションを変更できます。
	千鳥なし
	千鳥タイプ 1
	千鳥タイプ 2
	千鳥タイプ 3
	千鳥タイプ 4
