ストリンガー カット (1023)
[側桁切断 (1023)] では、指示した点で梁がカットされ、アングル クリート プロファイルが作成されます。
作成されるオブジェクト
-
ノーズ プレート
-
アングル クリート プロファイル
-
ボルト
-
溶接
適用
| 状況 | 説明 |
|---|---|
|
|
梁上で指示した点で作成されるアングルクリートプロファイル |
選択順序
-
梁を選択します。
範囲選択を使用して複数の梁を選択できます。
-
梁上の位置を指示します。
位置を指定すると、ディテールが自動的に作成されます。
部材の識別キー
| 説明 | |
|---|---|
|
1 |
アングル クリート プロファイル |
|
2 |
ノーズ プレート |
[画像] タブ
ピクチャー タブを使用して、ディテールの形状を制御します。

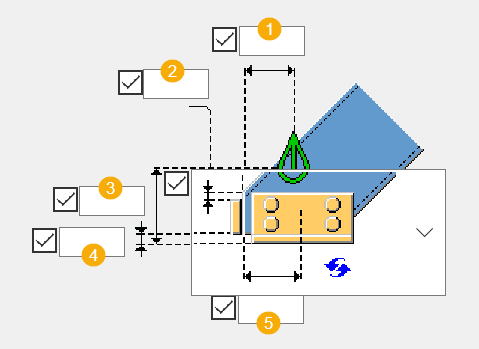

寸法
| 説明 | |
|---|---|
|
1 |
指示した点から垂直方向のカットエッジまでの水平距離。 デフォルトの距離はゼロです。 |
|
2 |
カット梁縁端からの垂直距離としてのノーズ プレート上面の位置。 デフォルトの距離はゼロです。 |
|
3 |
垂直カット高さ。 |
|
4 |
アングル クリートの下部位置から梁縁端までの垂直距離。 デフォルトの距離はゼロです。 |
|
5 |
梁縁端からアングル クリート プロファイル中心線までの水平距離。 デフォルトの距離はゼロです。 |
梁端部カット
| オプション | 説明 |
|---|---|
|
|
デフォルト 梁端部がカットされます。 オートデフォルトにより、このオプションを変更できます。 |
|
|
梁端部がカットされます。 |
|
|
梁端部はカットされません。 |
[部材] タブ
部材プロパティを定義するには、[部材] タブを使用します。
部材
| オプション | 説明 | デフォルト |
|---|---|---|
|
ノーズ プレート |
ノーズ プレートの厚さ、幅、および高さ。 厚みを定義した場合、ノーズ プレートが作成されます。定義しない場合、プレートは作成されません。 |
デフォルトでは、ノーズプレートのサイズは垂直カットのサイズと同じです。 |
|
アングル クリート プロファイル |
プロファイル カタログからプロファイルを選択します。 |
アングルクリートの長さは、ボルトグループ距離とボルト縁端距離で定義されます。 デフォルトでは、プロファイルは L100*100*10 です。 |
|
オプション |
説明 |
デフォルト |
|---|---|---|
|
マーク |
部材マークの頭文字および開始番号。 一部のコンポーネントには別のフィールド行があり、そこに製品マークを入力できます。 |
デフォルトの部材開始番号を定義するには、 の [コンポーネント] 設定で設定します。 |
|
材質 |
材質の等級。 |
デフォルトの材質を定義するには、 で [コンポーネント] 設定を開き、[材質] フィールドで設定します。 |
|
名前 |
図面およびレポートに表示される名前。 |
[ボルト] タブ
[ボルト] タブを使用して、ボルトグループ寸法とボルト プロパティを定義します。

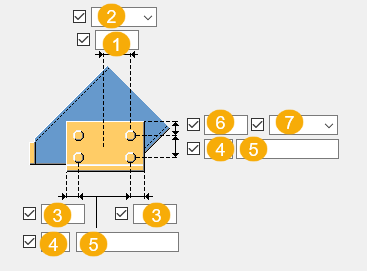

ボルトグループの寸法
| 説明 | |
|---|---|
|
1 |
水平方向のボルト グループの位置の寸法。 |
|
2 |
水平方向のボルト グループ位置の寸法を測定する方法を選択します。
|
|
3 |
ボルト縁端距離。 縁端距離とは、ボルトの中心から部材の端部までの距離です。 |
|
4 |
ボルト本数。 |
|
5 |
ボルト間隔。 ボルト間隔の値はスペースを使用して区切ります。ボルト個々の間隔を示す値を入力します。たとえば、3 つのボルトがある場合は、2 つの間隔値を入力します。 |
|
6 |
垂直方向のボルト グループの位置の寸法。 |
|
7 |
垂直方向のボルト グループ位置の寸法を測定する方法を選択します。
|
ボルトの基本プロパティ
|
オプション |
説明 |
デフォルト |
|---|---|---|
|
ボルト サイズ |
ボルト径。 |
使用可能なサイズは、ボルト セット カタログに定義されています。 |
|
ボルト セット名 |
コンポーネント内で使用するボルト セット名です。 |
使用可能なボルト セットは、ボルト セット カタログに定義されています。 |
|
呼びに加える値 |
ボルトと孔の間のギャップです。 |
|
|
部材内ネジ |
軸ボルトを使用する場合に、ボルト留め部材の内側にねじ山を収めるかどうかを指定します。 頭なしボルトを使用する場合は無視されます。 |
はい |
|
現場/工場 |
ボルトの取り付け作業を行う場所です。 |
現場 |
長孔
長孔、調整孔、小さな孔を定義できます。
|
オプション |
説明 |
デフォルト |
|---|---|---|
|
1 |
長孔の垂直寸法です。 |
0。丸孔になります。 |
|
2 |
長孔の水平寸法、または調整孔のクリアランスです。 |
0。丸孔になります。 |
|
孔タイプ |
[長孔] では、長孔が作成されます。 [調整孔] では、調整孔が作成されます。 [孔なし] では孔は作成されません。 [テーパー] を選択すると、小さな孔が作成されます。 |
|
|
長孔の回転 |
孔のタイプが [長孔] の場合、このオプションによって長孔の向きが指定されます。 |
|
|
長孔部材 |
長孔が作成される部材。このオプションは、該当するコンポーネントによって異なります。 |
ボルト セット
選択したチェック ボックスによって、ボルト セットに使用されるコンポーネント オブジェクト (ボルト、ワッシャー、およびナット) が定義されます。
孔のみを作成する場合は、チェック ボックスをすべてオフにします。
既存のコンポーネントのボルト セットを変更するには、[変更の結果] チェック ボックスをオンにし、[変更] をクリックします。
ボルト長を増やす
ボルト長をどれだけ増やすかを指定します。たとえば、塗装でボルト長を増やす必要がある場合に、このオプションを使用します。
千鳥ボルト
|
オプション |
説明 |
|---|---|
|
|
デフォルト 千鳥なし オートデフォルトにより、このオプションを変更できます。 |
|
|
千鳥なし |
|
|
千鳥タイプ 1 |
|
|
千鳥タイプ 2 |
|
|
千鳥タイプ 3 |
|
|
千鳥タイプ 4 |
[一般] タブ
詳細を確認するには、以下のリンクをクリックしてください。
[解析] タブ
詳細を確認するには、以下のリンクをクリックしてください。
溶接
詳細を確認するには、以下のリンクをクリックしてください。
