鉄塔斜材 (S66)
[鉄塔斜材 (S66)] は、既存の 2 本または 4 本の柱の間にブレース パネルを作成します。
作成されるオブジェクト
-
水平ブレース
-
斜めブレース
L プロファイル、平坦なプロファイル、U プロファイル、およびツイン プロファイルを使用できます。
適用
| 状況 | 説明 |
|---|---|
|
|
2本の柱の間のブレース たとえば、タワー脚部材マクロ (S63) を使用して鉄塔の脚部を作成し、次に鉄塔斜材 (S66) を使用して斜めブレース パネルを作成できます。 |
実行前の準備
2 つまたは 4 つの鉄塔脚部を作成します。
選択順序
-
鉄塔脚部を左上の脚部から順に時計回りに選択します。
-
マウスの中ボタンをクリックしてコンポーネントを作成します。

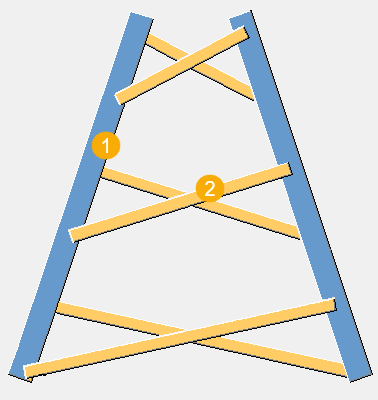

部材の識別キー
| 説明 | |
|---|---|
|
1 |
鉄塔脚部 |
|
2 |
ブレース パネル |
[ピクチャー] タブ
ブレース パネルの数と、鉄塔脚部上の位置をコントロールする寸法を定義するには、[ピクチャー] タブを使用します。
ブレース パネル
| オプション | 説明 |
|---|---|
|
斜材数 |
鉄塔脚部の各ペアの間に作成するブレース パネルのペア数を定義します。 |

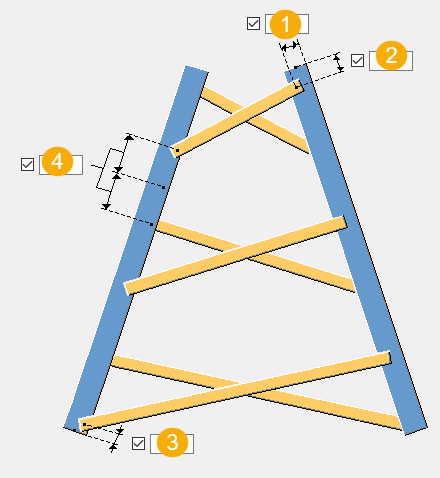

寸法
| 説明 | |
|---|---|
|
1 |
鉄塔脚部外縁端からブレース パネルまでの距離 |
|
2 |
鉄塔脚部最上部からブレース パネル縁端までの距離 |
|
3 |
鉄塔脚部底部からブレース パネル縁端までの距離 |
|
4 |
ブレース パネル間の距離 |
ブレース パネル レイアウト
ブレース パネルのレイアウトタイプは、[パラメータ] タブで選択できます。デフォルト レイアウトでは、クロス ブレースが使用されます。
[部材] タブ
[部材] タブを使用して、水平ブレースと斜めブレースの部材プロパティを定義します。
部材
| オプション | 説明 |
|---|---|
|
斜材 |
プロファイル カタログからプロファイルを選択します。 |
|
水平部材 |
プロファイル カタログからプロファイルを選択します。 |
|
オプション |
説明 |
デフォルト |
|---|---|---|
|
マーク |
部材マークの頭文字および開始番号。 一部のコンポーネントには別のフィールド行があり、そこに製品マークを入力できます。 |
デフォルトの部材開始番号を定義するには、 の [コンポーネント] 設定で設定します。 |
|
材質 |
材質の等級。 |
デフォルトの材質を定義するには、 で [コンポーネント] 設定を開き、[材質] フィールドで設定します。 |
|
名前 |
図面およびレポートに表示される名前。 |
[パラメータ] タブ
[パラメータ] タブを使用して、ブレースのタイプ、回転、クラスを定義します。
アングルの脚位置
| オプション | 説明 |
|---|---|
|
|
アングルの脚位置を選択します。 |
ブレース パネル レイアウト
| オプション | 説明 |
|---|---|
|
|
ブレース パネルのレイアウトを選択します。 デフォルトのレイアウトは、2 番目のオプションのクロス ブレースです。 |

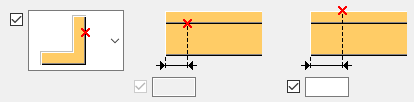

オフセット
| 説明 | |
|---|---|
|
1 |
選択した部材からのアングル プロファイルのオフセット。 |
アングル プロファイルの回転
| オプション | 説明 |
|---|---|
|
|
アングル プロファイルの回転を選択します。 |
斜めブレースのレイアウト
| オプション | 説明 |
|---|---|
|
|
斜めブレースのレイアウトを選択します。 ブレース パネルの数は [ピクチャー] タブで定義できます。 |
断面高さとクラス
| オプション | 説明 |
|---|---|
|
断面高さ |
斜めブレース パネルを、同じ斜材または異なる斜材で作成するか、Z レベルで作成するかを選択します。 |
|
Z レベル |
斜めブレース パネルの Z レベルを定義します。 |
|
水平部材クラス 右斜材クラス 左斜材クラス |
プロファイルのクラスを指定します。 |
[ツイン プロファイル] タブ
[ツイン プロファイル] タブを使用して、ツイン プロファイルを使用するかどうかを定義します。
ツイン プロファイルの作成
| オプション | 説明 |
|---|---|
|
|
ツイン プロファイルを作成するかどうかを選択します。 |
ツイン プロファイルの寸法
| 説明 | |
|---|---|
|
1 |
プロファイルの垂直距離 |
|
2 |
プロファイル間の水平距離 |
ツイン プロファイル回転
| オプション | 説明 |
|---|---|
|
|
ツイン プロファイルの回転と位置を選択します。 |
[モデル点] タブ
コンポーネントを部材に取り付けるための鉄塔脚部およびブレースの補助点を定義するには、[モデル点] タブを使用します。
補助点
補助点とは、コンポーネントを部材に接続するときに指定できる点です。たとえば、ブレースを鉄塔脚部に接続するときは、鉄塔脚部に補助点を作成します。
-
点の位置を選択します。点を作成しない、ブレースの外面または内面に点を作成する、または両面に点を作成するかを選択できます。
-
点間の距離と点の数を入力します。たとえば、400 mm 間隔で 4 つの点を作成する場合には 400*4 と入力します。
以下の例の図は、水平ブレースのオプションを示しています。
| オプション | 説明 |
|---|---|
|
|
点なし |
|
|
ブレースの内面 |
|
|
ブレースの外面 |
|
|
ブレースの両面 |
[ジョイント] タブ
[ジョイント] タブを使用して、ブレースを鉄塔脚部に接続するコンポーネントを定義します。
左右の斜めブレースおよび水平ブレースの接続には、それぞれ異なるコンポーネントを使用できます。
カスタムコンポーネントを使用してブレースを鉄塔脚部に接続することはできません。
-
リストからコンポーネントを選択します。
リストに含まれていないコンポーネントを使用するには、[カスタム] を選択し、目的のコンポーネントの番号を入力します。
-
コンポーネントの登録済みプロパティ セットの名前を入力します。
