斜材 - 2 & 3 (177)
[斜材 - 2 & 3 (177)] は、2 本の斜めブレースと 1 本の水平ブレース (オプション) を鉄塔脚部にボルト留めします。鉄塔脚部とブレース プロファイルは Lプロファイルです。
作成されるオブジェクト
-
シムプレート (オプション)
-
ボルト
適用
| 状況 | 説明 |
|---|---|
|
|
2 本の斜めブレースと 1 本の水平ブレースが鉄塔脚部にボルト留めされています。 |
実行前の準備
次の部材を作成します。
-
鉄塔脚部
-
鉄塔脚部の外側への 1 本の斜めブレース
-
鉄塔脚部の内側への 1 本の斜めブレース
-
1 本の水平ブレース (オプション)
選択順序
-
鉄塔脚部を選択します。
-
鉄塔脚部の内側にある斜めブレースを選択します。
-
鉄塔脚部の外側にある斜めブレースを選択します。
-
水平ブレースを選択します (オプション)。
-
マウスの中ボタンをクリックしてコンポーネントを作成します。
[ピクチャー] タブ

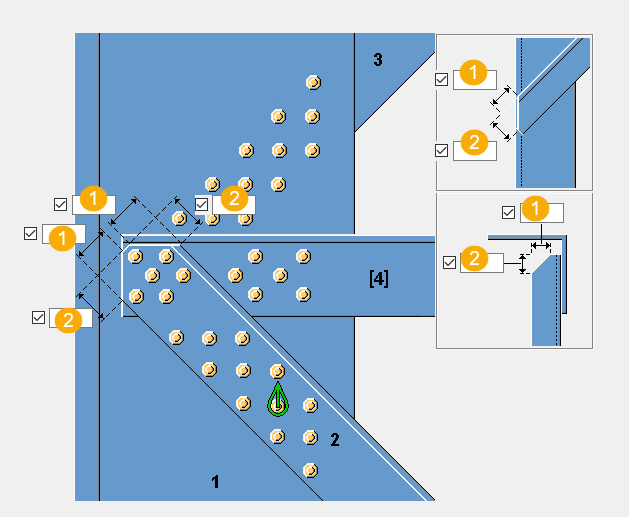

[ピクチャー] タブを使用して、縁端距離を定義し、鉄塔脚部の内側の斜めブレースと水平ブレースのカットを定義する寸法を決めます。
寸法
| 説明 | |
|---|---|
|
1 |
水平カット寸法 |
|
2 |
垂直カット寸法 |
[パラメータ] タブ

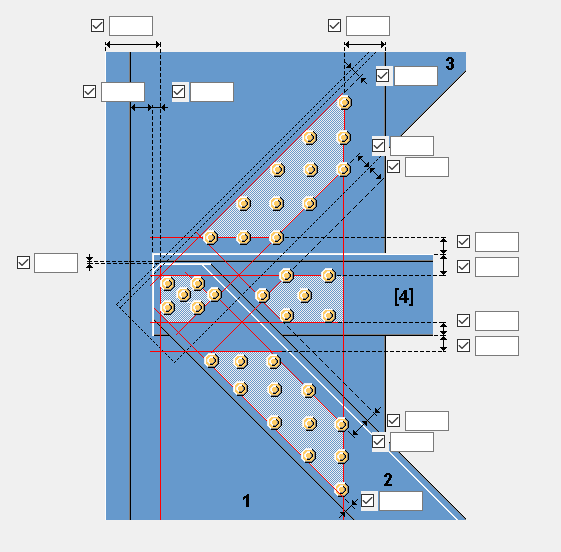

[パラメータ] タブを使用して、ボルトグループの位置を定義する縁端距離を決めます。
ボルトグループの位置と縁端距離
独自のデフォルトの作成
tower_joint_clearance_N.txt という名前のテキストファイルを使用して、[パラメータ] タブのすべてのプロパティの既定値を定義できます。ただし、斜めブレースのボルトのクリアランス値と縁端距離の値は除きます。ここで、N はボルト径になります。たとえば、ファイルに tower_joint_clearance_16.txt、tower_joint_clearance_24.txt などという名前を付けることができます。
このファイルは、現在のモデル フォルダーまたはシステム フォルダーにあります。特定のボルト径のテキストファイルが見つからない場合、ジョイントでは、独自のデフォルト値が計算されます。
このテキストファイル内で、
-
<L プロファイル> = L プロファイル名です (例: L200*200*20、L200/15)
-
<C> = 部材の縁端から一番近いボルトまでの距離
-
<D1> = 部材の角からの距離
-
<D2> = 部材の外側からの距離
-
<D3> = 部材から離れた、部材の角からの距離
-
<D4> = 部材のカット端からの距離 (存在する場合)
-
<E> = ボルト間隔
-
<H> = 形式 3 および 4 の説明を参照
-
<B> = 形式 3 および 4 の説明を参照
テキストファイルの形式は次のとおりです。
-
形式 1:<L プロファイル>
<C> <D1> <D2> <D3> <D4> <E> | <C> <D1> <D2> <D3> <D4> <E>形式 1 では、最初のセットの値は部材の最初のフランジ (h) に対するもので、2 番目のセットの値は 2 番目のフランジ (b) に対するものです。
-
形式 2:<L プロファイル>
<C> <D1> <D2> <D3> <D4> <E>形式 2 では、H と B の値は同じです。
-
形式 3:<L-プロファイル>
<H> | <B>形式 3 では、<C> <D1> の最初のセット...<D4> <E> の値には <H> の値が割り当てられ、2 番目の値には <B> の値が割り当てられます。
-
形式 4:<L プロファイル>
<H>形式 4 では、両方のセットの値に <H> の値が割り当てられます。
次の点に注意してください。
-
「;」または「 」で始まる行はスキップされます。
-
L プロファイルは、行の最初の位置から開始する必要があります。
-
L プロファイルと最初の値の間には、少なくとも 空白スペースが 1 文字分必要です。
-
コンポーネントは、指定された L プロファイルの最初に表示されたもののみを検索します。
例
L40*5 20
L50*50*5 25 | 25
L80*10 30 30 30 30 30 30
L200/15 40 45 40 40 40 35
L200/20 40 45 40 40 40 35
RSA45*45*5 20 25 20 20 20 20
RSA100*100*8 30 45 40 40 40 35
RSA75*150*15 30 35 30 30 30 25 | 35 40 35 35 35 30
RSA150*75*15 35 40 35 35 35 30 | 30 35 30 30 30 25
RSA200*200*20 40 45 40 40 40 35
[ボルト] タブ
[ボルト] タブを使用して、ボルト プロパティ、ボルトの位置を定義する寸法、およびボルト グループのボルト パターンを定義します。
寸法
| 説明 | |
|---|---|
|
1 |
ボルトの間隔 |
|
2 |
定義したボルト間隔が最小値か正確な値かを選択します。 |
|
3 |
ボルト縁端距離 |
ボルトの基本プロパティ
|
オプション |
説明 |
デフォルト |
|---|---|---|
|
ボルト サイズ |
ボルト径。 |
使用可能なサイズは、ボルト セット カタログに定義されています。 |
|
ボルト セット名 |
コンポーネント内で使用するボルト セット名です。 |
使用可能なボルト セットは、ボルト セット カタログに定義されています。 |
|
呼びに加える値 |
ボルトと孔の間のギャップです。 |
|
|
部材内ネジ |
軸ボルトを使用する場合に、ボルト留め部材の内側にねじ山を収めるかどうかを指定します。 頭なしボルトを使用する場合は無視されます。 |
はい |
|
現場/工場 |
ボルトの取り付け作業を行う場所です。 |
現場 |
長孔
長孔、調整孔、小さな孔を定義できます。
|
オプション |
説明 |
デフォルト |
|---|---|---|
|
1 |
長孔の垂直寸法です。 |
0。丸孔になります。 |
|
2 |
長孔の水平寸法、または調整孔のクリアランスです。 |
0。丸孔になります。 |
|
孔タイプ |
[長孔] では、長孔が作成されます。 [調整孔] では、調整孔が作成されます。 [孔なし] では孔は作成されません。 [テーパー] を選択すると、小さな孔が作成されます。 |
|
|
長孔の回転 |
孔のタイプが [長孔] の場合、このオプションによって長孔の向きが指定されます。 |
|
|
長孔部材 |
長孔が作成される部材。このオプションは、該当するコンポーネントによって異なります。 |
ボルト セット
選択したチェック ボックスによって、ボルト セットに使用されるコンポーネント オブジェクト (ボルト、ワッシャー、およびナット) が定義されます。
孔のみを作成する場合は、チェック ボックスをすべてオフにします。
既存のコンポーネントのボルト セットを変更するには、[変更の結果] チェック ボックスをオンにし、[変更] をクリックします。
ボルト長を増やす
ボルト長をどれだけ増やすかを指定します。たとえば、塗装でボルト長を増やす必要がある場合に、このオプションを使用します。
ボルト本数
| オプション | 説明 |
|---|---|
|
|
作成するボルト本数を選択します。 |
[プレート] タブ
[プレート] タブを使用して、ブレース間にフィラープレートを作成するかどうかを定義します。

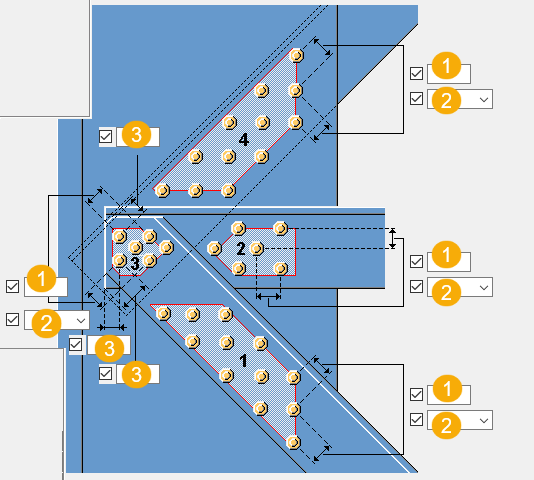

プレート
| オプション | 説明 |
|---|---|
|
プレート 1 |
最初の斜めブレースと水平ブレースの間 プレートの厚さ、幅、および高さ |
|
プレート 2 |
2 番目の斜めブレースと鉄塔脚部の間 プレートの厚さ、幅、および高さ |
|
プレート 3 |
水平ブレースと鉄塔脚部の間 プレートの厚さ、幅、および高さ |
|
プレート 4 |
最初の水平ブレースと鉄塔脚部の間 プレートの厚さ、幅、および高さ |
|
オプション |
説明 |
デフォルト |
|---|---|---|
|
マーク |
部材マークの頭文字および開始番号。 一部のコンポーネントには別のフィールド行があり、そこに製品マークを入力できます。 |
デフォルトの部材開始番号を定義するには、 の [コンポーネント] 設定で設定します。 |
|
材質 |
材質の等級。 |
デフォルトの材質を定義するには、 で [コンポーネント] 設定を開き、[材質] フィールドで設定します。 |
|
名前 |
図面およびレポートに表示される名前。 |

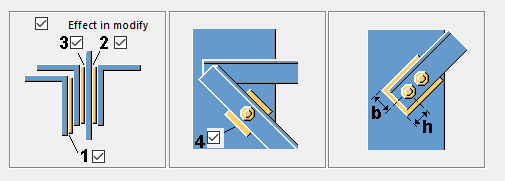

プレート位置
作成するプレートのチェックボックスをオンにします。チェック ボックスをオフのままにすると、プレートは作成されません。
| 説明 | |
|---|---|
|
1 |
水平ブレース |
|
2 |
最初の斜めブレース |
|
3 |
2 番目の斜めブレース |
|
4 |
鉄塔脚部 |
