テーパー柱 (S99)
[テーパー柱 (S99)] は、1 つのビルド柱を作成します。この柱は、直線またはテーパーにすることができます。
作成されるオブジェクト
-
垂直ウェブ プレート
-
垂直外側フランジ プレート
-
傾斜内側フランジ プレート
-
上プレート
-
フランス スチフナー (2)
-
水平スチフナー (2)
-
溶接
適用
| 状況 | 説明 |
|---|---|
|
|
補剛の角を持つテーパー ビルド柱。 フランジ スチフナー:
|
|
|
直線のビルド柱。 |
実行前の準備
ピックする点があることを確認します。
選択順序
-
柱の位置をピックします。
位置を指定すると、柱が自動的に作成されます。

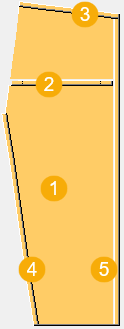

部材の識別キー
| 説明 | |
|---|---|
|
1 |
ウェブ板 |
|
2 |
水平スチフナー |
|
3 |
上プレート |
|
4 |
内側フランジ |
|
5 |
外側フランジ |
[画像] タブ

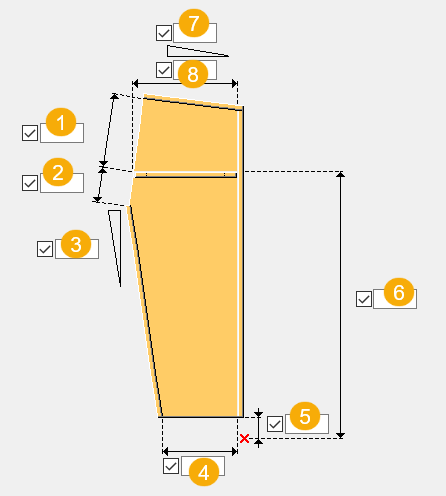

[ピクチャー] タブを使用して、柱の寸法を定義します。
寸法
| 説明 | |
|---|---|
|
1 |
ウェブ プレートの上の角からスチフナーの上部までの寸法。 |
|
2 |
スチフナーの上部からウェブ プレートの内角までの寸法 |
|
3 |
内側フランジ プレートの勾配 |
|
4 |
ウェブ プレートの下部幅 |
|
5 |
入力点からのウェブ プレートの垂直オフセット |
|
6 |
入力点から水平スチフナーの上部までのウェブ プレートの寸法 |
|
7 |
たとえば「10」のように、上プレートの勾配をパーセントで指定します。 |
|
8 |
水平スチフナーの長さ |
[部材] タブ
[部材] タブを使用して、プレートのプロパティを定義します。
部材
| オプション | 説明 |
|---|---|
|
ウェブ |
ウェブの厚さ |
|
外側フランジ、内側フランジ、上プレート、水平スチフナー |
[パラメーター] タブでプロファイルを選択します。 |
|
フランジ スチフナー |
フランジ スチフナーの厚さ |
|
オプション |
説明 |
デフォルト |
|---|---|---|
|
マーク |
部材マークの頭文字および開始番号。 一部のコンポーネントには別のフィールド行があり、そこに製品マークを入力できます。 |
デフォルトの部材開始番号を定義するには、 の [コンポーネント] 設定で設定します。 |
|
材質 |
材質の等級。 |
デフォルトの材質を定義するには、 で [コンポーネント] 設定を開き、[材質] フィールドで設定します。 |
|
名前 |
図面およびレポートに表示される名前。 |
[パラメータ] タブ
[パラメーター] タブを使用して、プレート プロファイル、方向、寸法を定義します。
プロファイル
| オプション | 説明 |
|---|---|
|
外フランジ プロファイル、内フランジ プロファイル、上プレート プロファイル、水平スチフナー プロファイル |
プレートのプロファイル サイズ。 std_flange_plates.dat ファイルで使用可能なプレート プロファイルを定義します。 |
フランジ スプライス寸法
プレートが std_flange_plates.dat fileで定義されている最大プレート長よりも長い場合は、 Tekla Structures スプライスが作成されます。
| 説明 | |
|---|---|
|
1 |
内側フランジ スプライス寸法 |
|
2 |
外側フランジ スプライス寸法 |

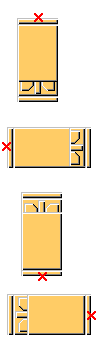

配置
| オプション | 説明 |
|---|---|
|
|
適切な回転を選択します。 作業平面を基準として柱ウェブが回転します。 |
余長
| 説明 | |
|---|---|
|
1 |
外側フランジの余長 |
|
2 |
上プレートの余長 |
水平スチフナー コーナー処理
| 説明 | |
|---|---|
|
1 |
水平スチフナーの内部の角寸法。デフォルト値は、15 です。 |
溶接
詳細を確認するには、以下のリンクをクリックしてください。
