テーパー梁 (S98)

[テーパー梁 (S98)] は、I 形のテーパーまたは直線ビルド梁を作成します。

作成されるオブジェクト


状況	説明
	ピックした 2 点の間に単純なビルド梁を作成します。

ピックする 2 点があることを確認してください。

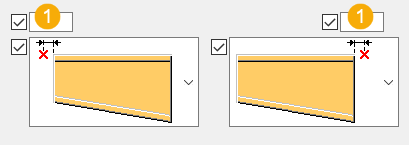

ウェブまたは梁全体の高さ、傾斜の高さ、および実行値を定義するには、[ピクチャー] タブを使用します。

[パラメーター] タブで、梁の高さタイプを選択します。


	説明
1	斜面の長さ
2	斜面の高さ

[部材] タブを使用して、プレートのプロパティを定義します。


オプション	説明	デフォルト
マーク	部材マークの頭文字および開始番号。一部のコンポーネントには別のフィールド行があり、そこに製品マークを入力できます。	デフォルトの部材開始番号を定義するには、[ファイル] メニュー > [設定] > [オプション] の [コンポーネント] 設定で設定します。
材質	材質の等級。	デフォルトの材質を定義するには、[ファイル] メニュー > [設定] > [オプション] で [コンポーネント] 設定を開き、[材質] フィールドで設定します。
名前	図面およびレポートに表示される名前。

[パラメーター] タブを使用して、梁端部の形状、高さのタイプ、参照点のタイプ、梁端部のセットバック距離、ウェブプレートの位置を定義します。

梁の始点と終点の梁端部の形状を選択します。

[ピクチャー] タブで入力した高さの値に影響します。


オプション	説明
	ウェブの高さ。
	梁全体の高さ。

ピックした点を基準にして、梁の端部の位置を選択します。
