十字プレート プロファイル (S33)
[十字プレート プロファイル (S33)] は、溶接された 7 つのプレートを使用してビルド梁を作成します。
作成されるオブジェクト
-
プレート (7)
適用

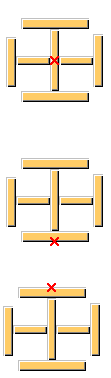

| 状況 | 説明 |
|---|---|
|
|
直線ビルド梁、溶接された 7 つのプレート。 |
使用しない場合
テーパー ビルド梁
実行前の準備
ピックする 2 点があることを確認してください。
選択順序
-
梁の始点をピックします。
-
梁の終点をピックします。
終点をピックすると梁が自動的に作成されます。
部材の識別キー
| 説明 | |
|---|---|
|
1 |
十字プレート7 つのプレートが作成されます。 |
[画像] タブ
[ピクチャー] タブを使用して、寸法を定義します。

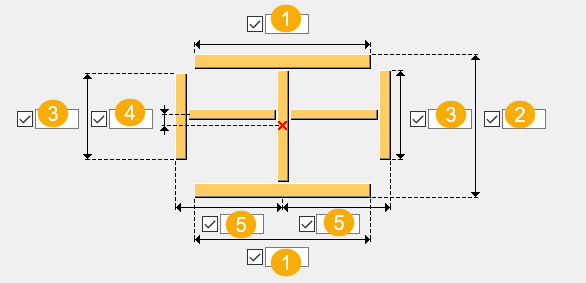

寸法
| 説明 | |
|---|---|
|
1 |
梁の幅 |
|
2 |
梁の高さ |
|
3 |
プレートの高さ |
|
4 |
垂直部材を基準に水平方向の部材の位置を調整します。 デフォルトでは、偏心重はゼロです。プレートは、垂直プレートの中央に接続されます。 |
|
5 |
プレートの縁端から垂直プレート中心線までの寸法。 |
[部材] タブ
[部材] タブを使用して、プレートのプロパティを定義します。
部材
| オプション | 説明 |
|---|---|
|
上フランジ |
上フランジの厚さ |
|
下フランジ |
下フランジの厚さ |
|
垂直ウェブ |
垂直ウェブの厚さ |
|
左フランジ |
左フランジの厚さ |
|
右フランジ |
右フランジの厚さ |
|
左ウェブ |
左ウェブの厚さ |
|
右ウェブ |
右ウェブの厚さ |
|
オプション |
説明 |
デフォルト |
|---|---|---|
|
マーク |
部材マークの頭文字および開始番号。 一部のコンポーネントには別のフィールド行があり、そこに製品マークを入力できます。 |
デフォルトの部材開始番号を定義するには、 の [コンポーネント] 設定で設定します。 |
|
材質 |
材質の等級。 |
デフォルトの材質を定義するには、 で [コンポーネント] 設定を開き、[材質] フィールドで設定します。 |
|
名前 |
図面およびレポートに表示される名前。 |
[パラメータ] タブ
[パラメーター] タブを使用して、部材名、クラス、仕上げ材、および位置、回転、長さを定義します。
|
オプション |
説明 |
|---|---|
|
名前 |
プレートの名前、クラス、仕上げ材を定義します。 |
|

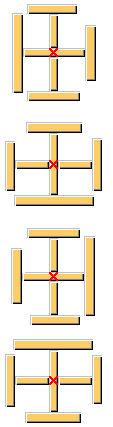

[クラス] |
|
|
仕上げ |
|
|
|
負の値を指定すると梁が短くなり、正の値を指定すると長くなります。
|
|
|
平面上の位置を選択し、平面上の位置オフセットを定義します。 「部材の水平位置」を参照してください。 |
|
|
適切な回転を選択し、回転オフセットを定義します。 「部材の回転」を参照してください。 |
|
|
デプス内位置を選択し、[デプス内位置オフセット] を定義します。 「部材の位置デプス」を参照してください。 |
溶接
詳細を確認するには、以下のリンクをクリックしてください。
