十字プロファイル (S32)

[クロスプロファイル (S32)] では、I プロファイルと、I プロファイルウェブに溶接された T プロファイルを使用してビルド梁を作成します。

作成されるオブジェクト


状況	説明
	直線ビルド梁。2 つの T プロファイルは I プロファイルに溶接されます。

テーパービルド梁

ピックする 2 点があることを確認してください。


	説明
1	I プロファイル
2	T プロファイル

プロファイルの寸法を定義するには、[ピクチャー] タブを使用します。


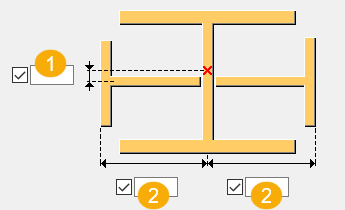

	説明
1	垂直部材を基準に水平方向の部材の位置を調整します。デフォルトでは、偏心重はゼロです。T プロファイルは、I プロファイルウェブの中央に接続されます。
2	I プロファイル中心線からの T プロファイル寸法。

I プロファイルと T プロファイルのプロパティを定義するには、[部材] タブを使用します。


オプション	説明	デフォルト
マーク	部材マークの頭文字および開始番号。一部のコンポーネントには別のフィールド行があり、そこに製品マークを入力できます。	デフォルトの部材開始番号を定義するには、[ファイル] メニュー > [設定] > [オプション] の [コンポーネント] 設定で設定します。
材質	材質の等級。	デフォルトの材質を定義するには、[ファイル] メニュー > [設定] > [オプション] で [コンポーネント] 設定を開き、[材質] フィールドで設定します。
名前	図面およびレポートに表示される名前。

[パラメーター] タブを使用して、部材名、クラス、仕上げ材、および位置、回転、長さを定義します。


オプション	説明
名前	プロファイルの名前、クラス、仕上げ材を定義します。
[クラス]
仕上げ
	負の値を指定すると梁が短くなり、正の値を指定すると長くなります。最初にピックした梁端部を移動します。 2 番目にピックした梁端部を移動します。

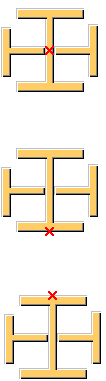

	平面上の位置を選択し、平面上の位置オフセットを定義します。「部材の水平位置」を参照してください。

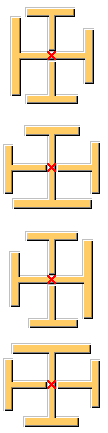

	適切な回転を選択し、回転オフセットを定義します。「部材の回転」を参照してください。
	デプス内位置を選択し、[デプス内位置オフセット] を定義します。「部材の位置デプス」を参照してください。

詳細を確認するには、以下のリンクをクリックしてください。
