テーパー柱･テーパー梁の継手 (199)
[テーパー柱･テーパー梁の継手 (199)] では、テーパー柱とテーパー梁の間にジョイントが作成されます。すべての部材はオプションです。
作成されるオブジェクト
-
エンド プレート (柱上部、梁フランジ)
-
ウェブ孔スチフナー (8)
-
三角梁フランジ スチフナー
-
三角フランジ スチフナー (2)
-
梁ウェブ スチフナー (2)
-
ボルト
-
溶接
適用
| 状況 | 説明 |
|---|---|
|
|
ジョイントは、使用可能なすべての部材を使用して作成されます。 プレートは、4 つのボルトを使用して接続されていますが、任意の数のボルトを使用できます。 1 梁フランジ スチフナー 2 梁ウェブ スチフナー 3 ウェブ スチフナー 4 エンド プレート 5 フランジ スチフナー |
実際の作業を始める前に
-
テーパー梁を作成します。
-
テーパー柱を作成します。
選択順序
-
メイン部材 (梁) のウェブを選択します。
-
副部材 (柱) のウェブを選択します。
副部材を選択すると、ジョイントが自動的に作成されます。
部材の識別キー
| 説明 | |
|---|---|
|
1 |
梁エンド プレート |
|
2 |
柱エンド プレート |
|
3 |
ウェブ孔スチフナー |
|
4 |
梁ウェブ スチフナー |
|
5 |
梁フランジ スチフナー |
|
6 |
フランジ スチフナー |
[画像] タブ
エンド プレートとスチフナーの寸法、およびスチフナーの位置を定義するには、[ピクチャー] タブを使用します。

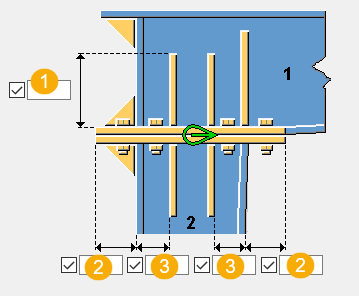

寸法
| 説明 | |
|---|---|
|
1 |
エンド プレートからのウェブ スチフナー寸法。 |
|
2 |
副部材の縁端からエンド プレートの縁端までの寸法。 |
|
3 |
副部材の縁端からスチフナーの縁端までの寸法。 |
[部材] タブ
柱プレート、梁プレート、およびスチフナーのプロパティを定義するには、[部材] タブを使用します。部材を省略するには、部材の厚さを 0 に設定します。
部材
| オプション | 説明 |
|---|---|
|
エンド プレート |
エンド プレートの厚さおよび幅。 |
|
ウェブ スチフナー |
ウェブ スチフナーの厚さと幅。 |
|
フランジ スチフナー |
フランジ スチフナーの厚さ。 |
|
梁フランジ スチフナー |
梁フランジ スチフナーの厚さ。 |
|
梁ウェブ スチフナー |
梁ウェブ スチフナーの厚さと幅。 |
|
オプション |
説明 |
デフォルト |
|---|---|---|
|
マーク |
部材マークの頭文字および開始番号。 一部のコンポーネントには別のフィールド行があり、そこに製品マークを入力できます。 |
デフォルトの部材開始番号を定義するには、 の [コンポーネント] 設定で設定します。 |
|
材質 |
材質の等級。 |
デフォルトの材質を定義するには、 で [コンポーネント] 設定を開き、[材質] フィールドで設定します。 |
|
名前 |
図面およびレポートに表示される名前。 |
[パラメータ] タブ
[パラメーター] タブを使用して、柱フランジと角を調整するかどうかと、スチフナーの角処理寸法を定義します。

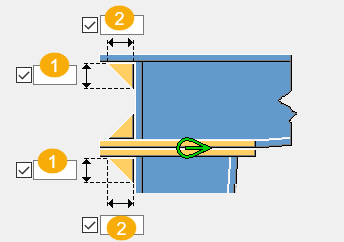

スチフナー角処理寸法
| 説明 | |
|---|---|
|
1 |
垂直方向の角処理寸法。 |
|
2 |
水平方向の角処理寸法。 |
柱フランジの調整
| オプション | 説明 |
|---|---|
|
|
柱フランジは、エンド プレートと同じ高さになるように調整されます。 |
|
|
柱フランジは柱の軸に対して垂直です。 |
角フィッティング
| オプション | 説明 |
|---|---|
|
|
角が調整されます。 |
|
|
角は調整されません。 |
[ボルト] タブ
[ボルト] タブを使用して、ボルト グループ寸法とボルト プロパティを定義します。

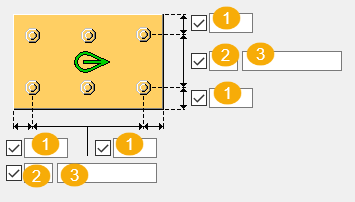

ボルト グループの寸法
| 説明 | |
|---|---|
|
1 |
ボルト縁端距離。 縁端距離とは、ボルトの中心から部材の端部までの距離です。 |
|
2 |
ボルト本数。 |
|
3 |
ボルト間隔。 ボルト間隔の値はスペースを使用して区切ります。ボルト個々の間隔を示す値を入力します。たとえば、3 つのボルトがある場合は、2 つの間隔値を入力します。 |
ボルトの基本プロパティ
|
オプション |
説明 |
デフォルト |
|---|---|---|
|
ボルト サイズ |
ボルト径。 |
使用可能なサイズは、ボルト セット カタログに定義されています。 |
|
ボルト セット名 |
コンポーネント内で使用するボルト セット名です。 |
使用可能なボルト セットは、ボルト セット カタログに定義されています。 |
|
呼びに加える値 |
ボルトと孔の間のギャップです。 |
|
|
部材内ネジ |
軸ボルトを使用する場合に、ボルト留め部材の内側にねじ山を収めるかどうかを指定します。 頭なしボルトを使用する場合は無視されます。 |
はい |
|
現場/工場 |
ボルトの取り付け作業を行う場所です。 |
現場 |
長孔
| 説明 | |
|---|---|
|
1 |
長孔の垂直寸法です。 |
|
2 |
長孔の水平寸法。 |
ボルト セット
選択したチェック ボックスによって、ボルト セットに使用されるコンポーネント オブジェクト (ボルト、ワッシャー、およびナット) が定義されます。
孔のみを作成する場合は、チェック ボックスをすべてオフにします。
既存のコンポーネントのボルト セットを変更するには、[変更の結果] チェック ボックスをオンにし、[変更] をクリックします。
ボルト長を増やす
ボルト長をどれだけ増やすかを指定します。たとえば、塗装でボルト長を増やす必要がある場合に、このオプションを使用します。
[一般] タブ
詳細を確認するには、以下のリンクをクリックしてください。
[解析] タブ
詳細を確認するには、以下のリンクをクリックしてください。
溶接
詳細を確認するには、以下のリンクをクリックしてください。
