ボルト ガセット拡張 (110)
[ボルトガセット拡張継手・仕口 (110)] は、ガセット プレートにボルトをボルト付けするか、ガセット プレートを梁または柱にボルト接合することで、1 ～ 10 個のブレースを梁または柱に接続します。
ブレースは次のようになります。
-
梁または柱と同じ作業平面に、または斜めに配置できます
-
梁または柱の同じ側、または両側に配置できます
作成されるオブジェクト
-
ガセット プレート
-
1 つのガセット プレート (ブレースが梁または柱の同じ側に配置されている場合)
-
梁または柱の両側にブレースが配置されている場合、梁または柱の両側に 1 つのガセット プレートがあります。プレートは、折たガセット プレートを作成するために工場で溶接されます。
-
-
ボルト
-
溶接
適用
| 状況 | 説明 |
|---|---|
|
|
2 つのガセット プレートが工場で溶接され、折板が形成されます。ブレースはガセット プレートに直接ボルト留めされます。 ブレース プロファイル: L |
|
|
ガセット プレートが柱に溶接されます。ブレースはガセット プレートにボルト留めされます。スチフナーは作成されません。 柱または梁プロファイル:L ブレース プロファイル: L |
実行前の準備
梁または柱、および 1 ～ 10 のブレースを作成します。
選択順序
-
メイン部材 (梁または柱) を選択します。
-
副部材 (最初のブレース) を選択します。
-
2 番目の副部材 (2 番目のブレース) を選択します。
-
マウスの中ボタンをクリックしてジョイントを作成します。
部材の識別キー
| 説明 | |
|---|---|
|
1 |
ガセット プレート |
[画像] タブ
[メイン部材の両側にブレース端部のガセット プレートの寸法、間隔クリアランス、およびカット オプションを定義するには、[ピクチャー] タブを使用します。
寸法
| 説明 | |
|---|---|
|
1 |
ガセット プレート縁端の長さ この値はガセット プレートの形状に影響します。 |
|
2 |
ガセット プレートのコーナー角度 (度単位) この値はガセット プレートの形状に影響します。 |
|
3 |
メイン部材からのブレース縁端距離 |
|
4 |
メイン部材からガセット プレート縁端までの距離 |
ブレース端部カット
| オプション | 説明 |
|---|---|
|
|
デフォルト ブレースの端部は直角にカットされます。 オートデフォルトにより、このオプションを変更できます。 |
|
|
ブレースの端部は直角にカットされます。 |
|
|
ブレース端部は垂直にカットされます。 |
[ガセット] タブ
[ガセット] タブを使用して、ガセット プレートのプロパティ、ブレース ノッチのプロパティ、および溶接を定義します。
部材
| オプション | 説明 |
|---|---|
|
ガセット |
ガセット プレートの厚さ、幅、および高さ |
|
オプション |
説明 |
デフォルト |
|---|---|---|
|
マーク |
部材マークの頭文字および開始番号。 一部のコンポーネントには別のフィールド行があり、そこに製品マークを入力できます。 |
デフォルトの部材開始番号を定義するには、 の [コンポーネント] 設定で設定します。 |
|
材質 |
材質の等級。 |
デフォルトの材質を定義するには、 で [コンポーネント] 設定を開き、[材質] フィールドで設定します。 |
|
名前 |
図面およびレポートに表示される名前。 |
|
|
仕上げ |
部材の表面がどのように処理されているかを示します。 |
注: 次の例は、使用可能なオプションの一部のみを示しています。[ガセット]タブには、これら以外のオプションも用意されています。
ブレース上のガセット プレートの位置
ガセット プレートをブレース上のどこに配置するかを定義します。必要に応じて、ガセット プレートを Z 方向または Y 方向に移動し、ガセット プレートの位置を微調整できます。
| オプション | 説明 |
|---|---|
|
|
デフォルト ガセット プレートはブレースの中央に配置されます。 オートデフォルトにより、このオプションを変更できます。 |
|
|
ガセット プレートはブレースの上フランジに配置されます。 |
|
|
ガセット プレートを Z 方向に移動する距離を定義します。 |
|
|
ガセット プレートを Y 方向に移動する距離を定義します。 |
ガセット プレートの形状
ガセット プレートの重量を最適化するオプションを選択すると、ブレースの選択順序に応じてブレースの位置が影響を受けるかどうかを定義できます。
| オプション | 説明 |
|---|---|
|
|
デフォルト オートデフォルトにより、このオプションを変更できます。 |
|
|
このオプションは、ガセット プレートの重量を最適化します。 |
ブレースの位置
| オプション | 説明 |
|---|---|
|
|
デフォルト ブレースの位置は影響を受けません。 オートデフォルトにより、このオプションを変更できます。 |
|
|
最初に選択したブレースがメイン部材に最も近い位置に配置されます。 |
ブレースのノッチ
| オプション | 説明 |
|---|---|
|
|
ブレースをノッチ処理するかどうかを選択します。 プレートがブレース フランジと干渉している場合や、中空ブレースに長孔を作成する場合は、ブレースをノッチ処理できます。 最後のオプションでは、ノッチを作成して、ボルトを使用してブレースにプレートを固定します。 |
|
|
|
ガセット プレートの形状
| オプション | 説明 |
|---|---|
|
|
ガセット プレートの形状を選択します。 |
ガセット プレート カット
| オプション | 説明 |
|---|---|
|
|
ガセット プレートを上部にカットするかどうかを選択します。 |
ガセット プレート孔
ガセット プレートに方向孔を作成すると、工場または現場でジョイントを組み立てるときにプレートの位置を示すことができます。
| オプション | 説明 |
|---|---|
|
|
ガセット プレートに孔を作成するか、孔面を作成するかを選択します。 |
|
|
|
ガセット プレートの溶接
| オプション | 説明 |
|---|---|
|
|
ガセット プレートをブレースに溶接するかどうかを選択します。 |
曲げ寸法
| オプション | 説明 |
|---|---|
|
|
斜めジョイントのガセット プレートの曲げ線寸法を入力します。 ガセット プレートは、副部材によって作成された角度で曲げられます。 |
図面の孔の寸法設定
[ガセット寸法用孔を作成] を [はい] に設定すると、ガセット プレートに対して垂直な追加のボルト孔が作成されます。これにより、ガセット孔がガセット プレートに対して垂直にならないようにガセット プレートを斜めにするときに、孔の寸法が正確になるようにすることができます。
[ガセット ボルト] タブ
[ガセットボルト] タブを使用して、ガセット プレートを梁または柱に接続するボルトのボルト グループの寸法とプロパティを定義します。
ボルト グループの寸法
| 説明 | |
|---|---|
|
1 |
水平方向のボルト グループの位置の寸法。 |
|
2 |
水平方向のボルト グループ位置の寸法を測定する方法を選択します。
|
|
3 |
垂直方向のボルト グループの位置の寸法。 |
|
4 |
垂直方向のボルト グループ位置の寸法を測定する方法を選択します。
|
|
5 |
ボルト本数。 |
|
6 |
ボルト間隔。 ボルト間隔の値はスペースを使用して区切ります。ボルト個々の間隔を示す値を入力します。たとえば、3 つのボルトがある場合は、2 つの間隔値を入力します。 |
ガセット プレート ジョイントのタイプ
| オプション | 説明 |
|---|---|
|
|
デフォルト ガセット プレートが溶接されます。 オートデフォルトにより、このオプションを変更できます。 |
|
|
ガセット プレートが溶接されます。 |
|
|
ガセット プレートがボルト留めされます。 |
ボルトの基本プロパティ
|
オプション |
説明 |
デフォルト |
|---|---|---|
|
ボルト サイズ |
ボルト径。 |
使用可能なサイズは、ボルト セット カタログに定義されています。 |
|
ボルト セット名 |
コンポーネント内で使用するボルト セット名です。 |
使用可能なボルト セットは、ボルト セット カタログに定義されています。 |
|
呼びに加える値 |
ボルトと孔の間のギャップです。 |
|
|
部材内ネジ |
軸ボルトを使用する場合に、ボルト留め部材の内側にねじ山を収めるかどうかを指定します。 頭なしボルトを使用する場合は無視されます。 |
はい |
|
現場/工場 |
ボルトの取り付け作業を行う場所です。 |
現場 |
千鳥ボルト
|
オプション |
説明 |
|---|---|
|
|
デフォルト 千鳥なし オートデフォルトにより、このオプションを変更できます。 |
|
|
千鳥なし |
|
|
千鳥タイプ 1 |
|
|
千鳥タイプ 2 |
|
|
千鳥タイプ 3 |
|
|
千鳥タイプ 4 |
[ブレース ボルト 1] タブ
[ボルト 1] タブを使用して、ブレースを上のブレースに接続するボルトのボルト グループの寸法とプロパティ、またはガセット プレートのみを定義します。
ボルト グループの寸法
| 説明 | |
|---|---|
|
1 |
垂直方向のボルト グループの位置の寸法。 |
|
2 |
垂直方向のボルト グループ位置の寸法を測定する方法を選択します。
|
|
3 |
ボルト縁端距離。 縁端距離とは、ボルトの中心から部材の端部までの距離です。 |
|
4 |
ボルト本数。 |
|
5 |
ボルト間隔。 ボルト間隔の値はスペースを使用して区切ります。ボルト個々の間隔を示す値を入力します。たとえば、3 つのボルトがある場合は、2 つの間隔値を入力します。 |
ボルト間隔
ボルトからメイン部材とブレースの中心線の交点までの最小距離を定義します。ブレースがメイン部材に直交している場合、これはメイン部材の中心線から最も近いボルトまでの距離です。
ボルトの基本プロパティ
|
オプション |
説明 |
デフォルト |
|---|---|---|
|
ボルト サイズ |
ボルト径。 |
使用可能なサイズは、ボルト セット カタログに定義されています。 |
|
ボルト セット名 |
コンポーネント内で使用するボルト セット名です。 |
使用可能なボルト セットは、ボルト セット カタログに定義されています。 |
|
呼びに加える値 |
ボルトと孔の間のギャップです。 |
|
|
部材内ネジ |
軸ボルトを使用する場合に、ボルト留め部材の内側にねじ山を収めるかどうかを指定します。 頭なしボルトを使用する場合は無視されます。 |
はい |
|
現場/工場 |
ボルトの取り付け作業を行う場所です。 |
現場 |
長孔
長孔、調整孔、小さな孔を定義できます。
|
オプション |
説明 |
デフォルト |
|---|---|---|
|
1 |
長孔の垂直寸法です。 |
0。丸孔になります。 |
|
2 |
長孔の水平寸法、または調整孔のクリアランスです。 |
0。丸孔になります。 |
|
孔タイプ |
[長孔] では、長孔が作成されます。 [調整孔] では、調整孔が作成されます。 [孔なし] では孔は作成されません。 [テーパー] を選択すると、小さな孔が作成されます。 |
|
|
長孔の回転 |
孔のタイプが [長孔] の場合、このオプションによって長孔の向きが指定されます。 |
|
|
長孔部材 |
長孔が作成される部材。このオプションは、該当するコンポーネントによって異なります。 |
ボルト セット
選択したチェック ボックスによって、ボルト セットに使用されるコンポーネント オブジェクト (ボルト、ワッシャー、およびナット) が定義されます。
孔のみを作成する場合は、チェック ボックスをすべてオフにします。
既存のコンポーネントのボルト セットを変更するには、[変更の結果] チェック ボックスをオンにし、[変更] をクリックします。
ボルト長を増やす
ボルト長をどれだけ増やすかを指定します。たとえば、塗装でボルト長を増やす必要がある場合に、このオプションを使用します。
千鳥ボルト
|
オプション |
説明 |
|---|---|
|
|
デフォルト 千鳥なし オートデフォルトにより、このオプションを変更できます。 |
|
|
千鳥なし |
|
|
千鳥タイプ 1 |
|
|
千鳥タイプ 2 |
|
|
千鳥タイプ 3 |
|
|
千鳥タイプ 4 |

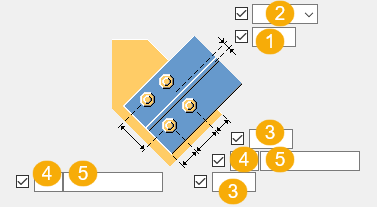

[ブレース ボルト 2] タブ
ブレースを下部ガセット プレートに接続するボルトのボルトグループの寸法とプロパティを定義するには、 [ボルト 2] タブを使用します。
ボルト グループの寸法
| 説明 | |
|---|---|
|
1 |
垂直方向のボルト グループの位置の寸法。 |
|
2 |
垂直方向のボルト グループ位置の寸法を測定する方法を選択します。
|
|
3 |
ボルト縁端距離。 縁端距離とは、ボルトの中心から部材の端部までの距離です。 |
|
4 |
ボルト本数。 |
|
5 |
ボルト間隔。 ボルト間隔の値はスペースを使用して区切ります。ボルト個々の間隔を示す値を入力します。たとえば、3 つのボルトがある場合は、2 つの間隔値を入力します。 |
ボルト間隔
ボルトからメイン部材とブレースの中心線の交点までの最小距離を定義します。ブレースがメイン部材に直交している場合、これはメイン部材の中心線から最も近いボルトまでの距離です。
ボルトの基本プロパティ
|
オプション |
説明 |
デフォルト |
|---|---|---|
|
ボルト サイズ |
ボルト径。 |
使用可能なサイズは、ボルト セット カタログに定義されています。 |
|
ボルト セット名 |
コンポーネント内で使用するボルト セット名です。 |
使用可能なボルト セットは、ボルト セット カタログに定義されています。 |
|
呼びに加える値 |
ボルトと孔の間のギャップです。 |
|
|
部材内ネジ |
軸ボルトを使用する場合に、ボルト留め部材の内側にねじ山を収めるかどうかを指定します。 頭なしボルトを使用する場合は無視されます。 |
はい |
|
現場/工場 |
ボルトの取り付け作業を行う場所です。 |
現場 |
長孔
長孔、調整孔、小さな孔を定義できます。
|
オプション |
説明 |
デフォルト |
|---|---|---|
|
1 |
長孔の垂直寸法です。 |
0。丸孔になります。 |
|
2 |
長孔の水平寸法、または調整孔のクリアランスです。 |
0。丸孔になります。 |
|
孔タイプ |
[長孔] では、長孔が作成されます。 [調整孔] では、調整孔が作成されます。 [孔なし] では孔は作成されません。 [テーパー] を選択すると、小さな孔が作成されます。 |
|
|
長孔の回転 |
孔のタイプが [長孔] の場合、このオプションによって長孔の向きが指定されます。 |
|
|
長孔部材 |
長孔が作成される部材。このオプションは、該当するコンポーネントによって異なります。 |
千鳥ボルト
|
オプション |
説明 |
|---|---|
|
|
デフォルト 千鳥なし オートデフォルトにより、このオプションを変更できます。 |
|
|
千鳥なし |
|
|
千鳥タイプ 1 |
|
|
千鳥タイプ 2 |
|
|
千鳥タイプ 3 |
|
|
千鳥タイプ 4 |
[ブレース接合] タブ
[ブレース接合] タブを使用して、ブレースとガセット プレートの間にシム プレートを作成し、梁または柱、ガセット プレートにブレースをボルト接合します。
シム プレート
| オプション | 説明 |
|---|---|
|
|
デフォルト シム プレートが作成されます。 オートデフォルトにより、このオプションを変更できます。 |
|
|
シム プレートは作成されません。 |
|
|
シム プレートが作成されます。 |
ブレースの二重ボルト付け
デフォルトでは、ブレースはガセットプレートにボルト付けされます。また、最初または 2 番目の梁、または選択した柱にブレースをボルトすることもできます。
| オプション | 説明 |
|---|---|
|
|
ブレースをガセット プレートにボルト付けします。 これはデフォルトのオプションです。 |
|
|
最初に選択したブレースをガセット プレートと最初に選択した梁または柱の両方にボルト接合します。 |
|
|
最初に選択したブレースとその後に選択したブレースを、ガセット プレートと最初に選択した梁または柱の両方にボルト接合します。 |
寸法
| 説明 | |
|---|---|
|
1 |
ボルト縁端距離 |
|
2 |
副部材にフィットする距離 |
|
3 |
副部材にフィットする距離 |
|
4 5 |
ブレース縁端寸法 |
[一般] タブ
詳細を確認するには、以下のリンクをクリックしてください。
[設計] タブ
詳細を確認するには、以下のリンクをクリックしてください。
解析
詳細を確認するには、以下のリンクをクリックしてください。
溶接
詳細を確認するには、以下のリンクをクリックしてください。
