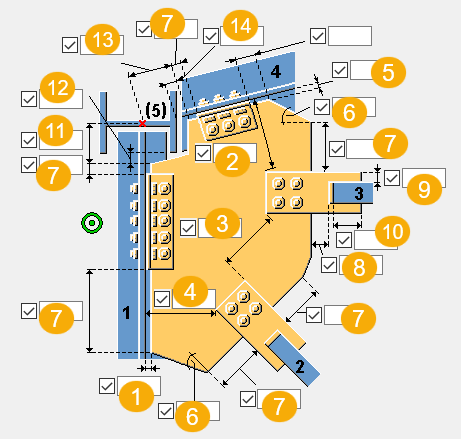

作業点の位置を選択します。デフォルトでは 2 つのメイン部材の交点が使用されます。

Tekla Structures では、コンポーネントの作業点を使用して、図面のチェック寸法と部材マーク寸法が計算されます。

ガセット

ガセット プレートの厚さ、幅、および高さ。

コネクション プレート

コネクション プレートの厚さおよび高さ。

上のアングル

下のアングル

プロファイル カタログからクリップ アングル プロファイルを選択します。

デフォルト

ガセット プレートはクリップ アングルでメイン部材に接続されます。

オートデフォルトにより、このオプションを変更できます。

ガセット プレートはクリップ アングルでメイン部材に接続されます。

ガセット プレートのどちら側にクリップ アングルを作成するかを選択します。

ガセット プレートはコネクション プレートでメイン部材に接続されます。

ガセット プレートのどちら側にコネクション プレートを作成するかを選択します。

1

長さを通じてカットされたコネクション プレート

2

角処理の半径

3

水平方向の角処理寸法

4

垂直方向の角処理寸法

デフォルト

クリップ アングルは、長脚側がガセット プレート側に来るようにジョイントに取り付けられます。

オートデフォルトにより、このオプションを変更できます。

クリップ アングルは、長脚側がメイン部材側に来るようにジョイントに取り付けられます。

デフォルト

オートデフォルトにより、このオプションを変更できます。

このオプションは、ガセット プレートの重量を最適化します。

デフォルト

ガセット プレートはブレースの中央に配置されます。

オートデフォルトにより、このオプションを変更できます。

ガセット プレートはブレースの上フランジに配置されます。

ガセット プレートを Z 方向に移動する距離を定義します。

ガセット プレートを Y 方向に移動する距離を定義します。

デフォルト

四角形のノッチ

ガセット プレートが柱と干渉する場合は、柱の周囲に沿ってガセット プレートがノッチ処理されます。

オートデフォルトにより、このオプションを変更できます。

四角形のノッチ

斜めのノッチ

デフォルト

斜めの角処理

オートデフォルトにより、このオプションを変更できます。

角処理なし

ノッチ処理された縁端は、ガセット プレートの縁端に平行です。

斜めの角処理

円の 4 分の 1 として計算された丸い角処理。

角処理の水平寸法として円の直径を入力します。

円の 4 分の 3 として計算された丸い角処理。

角処理の水平寸法として円の直径を入力します。

円の中心点がノッチの角になります。

ガセット プレートの角が斜めになっています。

ガセット プレートの角がノッチ処理または角処理されていません。

1

角処理の水平寸法

2

角処理の垂直寸法

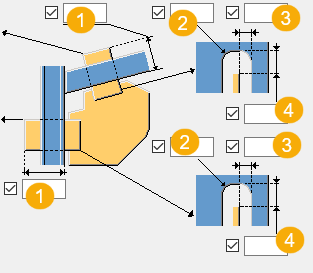

最後の副部材と 2 番目の副部材の間にあるガセット プレートの縁端形状を選択します。

メイン部材と最初の副部材の間のガセット プレートの縁端形状を選択します。

コネクション プレート

コネクション プレートの厚さ、幅、および高さ。

カバー プレート

シール プレートの厚さおよび高さ。

割込プレート

割込プレートの厚さおよび高さ。

カバー プレート

カバー プレートの厚さ、幅、および高さ。

デフォルト

ブレースは溶接されます。

オートデフォルトにより、このオプションを変更できます。

ブレースは溶接されます。

ブレースはボルト留めされます。

ブレースは溶接され、ナットの周囲をノッチ処理されます。

割込プレートとカバー プレートが作成されます。

デフォルト

角切り

オートデフォルトにより、このオプションを変更できます。

角切り

円弧のカット

半径の値を入力します。

デフォルト

ブレースはノッチ処理されます。

オートデフォルトにより、このオプションを変更できます。

ブレースはノッチ処理されます。

コネクション プレートはカット処理されます。

コネクション プレートをカット処理する場合、ブレースとコネクション プレートの間のギャップのサイズを定義できます。

デフォルト

コネクション プレートを 1 枚使用します。

オートデフォルトにより、このオプションを変更できます。

コネクション プレートを 1 枚使用します。

2 つのコネクション プレート

デフォルト

コーナーを作成しません。

オートデフォルトにより、このオプションを変更できます。

コーナーを作成しません。

コーナーを作成します。

コーナーを作成する場合、コーナーの垂直寸法と水平寸法を定義します。

デフォルト

四角形のエンド プレート。

オートデフォルトにより、このオプションを変更できます。

四角形のエンド プレート。

円形のエンド プレート

ブレースの外縁端からエンド プレートの縁端までの距離。

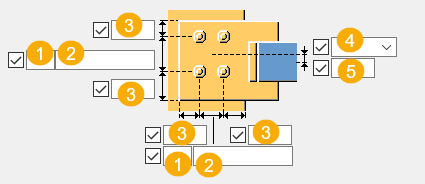

1

ボルト縁端距離。

縁端距離とは、ボルトの中心から部材の端部までの距離です。

2

ボルト本数。

3

ボルト間隔。

ボルト間隔の値はスペースを使用して区切ります。ボルト個々の間隔を示す値を入力します。たとえば、3 つのボルトがある場合は、2 つの間隔値を入力します。

4

垂直方向のボルト グループ寸法は、作業点を基準にします。

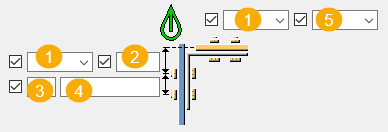

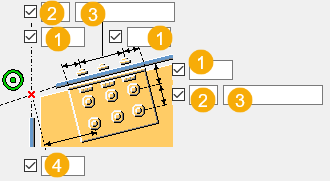

1

ボルトの取り付け作業を行う場所です。

2

ボルト縁端距離。

縁端距離とは、ボルトの中心から部材の端部までの距離です。

3

ボルト本数。

4

ボルト間隔。

ボルト間隔の値はスペースを使用して区切ります。ボルト個々の間隔を示す値を入力します。たとえば、3 つのボルトがある場合は、2 つの間隔値を入力します。

5

ガセットまたはクリップアングル(L形鋼)をボルトのコンポーネントメイン部材として設定するかどうかを選択します。

デフォルト

メイン部材がチューブ プロファイルの場合、クリップ アングルはメイン部材に溶接され、副部材にボルト留めされます。それ以外の場合は、クリップ アングルは両方の部材にボルト留めされます。

オートデフォルトにより、このオプションを変更できます。

自動

メイン部材がチューブ プロファイルの場合、クリップ アングルはメイン部材に溶接され、副部材にボルト留めされます。それ以外の場合は、クリップ アングルは両方の部材にボルト留めされます。

メイン部材がボルト留めされ、副部材が溶接されます。

メイン部材が溶接され、副部材がボルト留めされます。

両方の部材がボルト留めされます。

両方の部材が溶接されます。

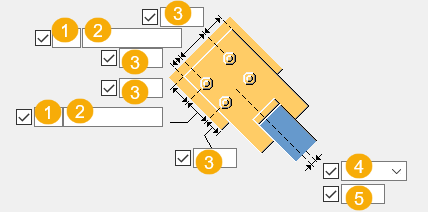

1

ボルト本数。

2

ボルト間隔。

ボルト間隔の値はスペースを使用して区切ります。ボルト個々の間隔を示す値を入力します。たとえば、3 つのボルトがある場合は、2 つの間隔値を入力します。

3

ボルト縁端距離。

縁端距離とは、ボルトの中心から部材の端部までの距離です。

4

垂直方向のボルト グループ位置の寸法を測定する方法を選択します。

5

垂直方向のボルト グループの位置の寸法。
