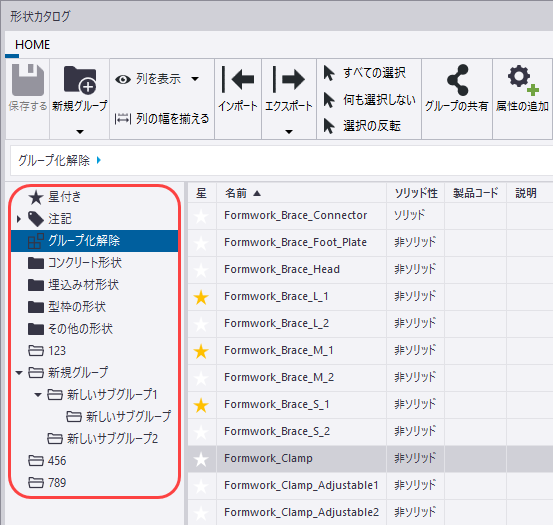

1. ファイル メニューで、 カタログ > 形状カタログ をクリックして 形状カタログ ダイアログを開きます。
2. 既存のグループにサブグループを追加するには、ダイアログボックスの左側でグループを選択します。

   サブグループは、ユーザー定義のグループとシステム グループの両方に追加できますが、[星付き]、[注記]、または [グループに含まれない] グループに追加することはできません。

3. [新規グループ] をクリックし、以下のいずれかを操作を行います。
   • 最上位のグループを作成するには、[新規グループ] を選択します。
   • 選択したグループの下にサブグループを追加するには、[新しいサブグループ] を選択します。
4. [新規グループ名] ダイアログボックスで、新しいグループの名前を入力し、[作成] をクリックします。
5. 形状を新しいグループに追加、移動、またはコピーするか、必要に応じて形状プロパティを変更します。
6. [保存する] をクリックして変更内容を形状カタログに保存します。

グループとサブグループの名前を変更したり、グループ プロパティを変更したりすることができます。

1. ファイル メニューで、 カタログ > 形状カタログ をクリックして 形状カタログ ダイアログを開きます。
2. 変更するグループまたはサブグループを選択します。
3. グループの名前を変更するには、次のようにします。
   1. 右クリックして [名前の変更] を選択します。
   2. [グループ名の変更] ダイアログボックスで、新しい名前を入力し、[名前の変更] をクリックします。
4. グループ内の形状の製造元や注記などのグループ プロパティを変更するには、次のようにします。
   1. グループ内のすべての形状を選択します。
   2. [形状カタログ] ダイアログボックスの右側のプロパティ領域で、プロパティを変更します。
5. [保存する] をクリックして変更内容を形状カタログに保存します。

形状カタログでグループおよびサブグループを移動およびコピーすることができます。ユーザー定義グループとシステムグループの両方を移動およびコピーできます。

1. ファイル メニューで、 カタログ > 形状カタログ をクリックして 形状カタログ ダイアログを開きます。
2. 移動またはコピーしたいグループやサブグループを選択します。
3. 以下のいずれかの操作を行います。
   • グループを移動するには、グループをグループ構造の新しい位置にドラッグします。
   • グループ構造の最上位レベルにサブグループを移動するには、サブグループを右クリックし、[最上位階層に移動] を選択します。
   • グループをコピーするには、Ctrl キーを押しながらグループを新しい位置にドラッグします。
   • サブグループを最上位レベルにコピーするには、サブグループを右クリックし、[トップレベルにコピー] を選択します。
4. [保存する] をクリックして変更内容を形状カタログに保存します。

[形状カタログ] ダイアログボックスで形状を選択する場合は、次の方法を使用できます。

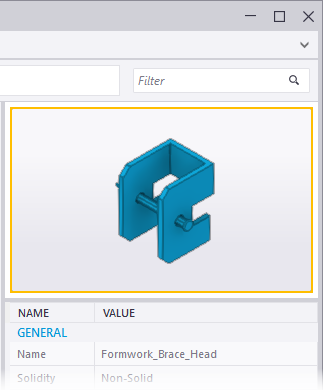

Tekla Structures の [形状カタログ] および [形状の選択] ダイアログボックスでは、ダイアログボックスの右上隅に選択した形状のプレビューが表示されます。

1. ファイル メニューで、 カタログ > 形状カタログ をクリックして 形状カタログ ダイアログを開きます。
2. 形状を移動またはコピーするグループを参照して選択します。
3. 以下のいずれかの操作を行います。
   • 1 つまたは複数の形状を別のグループに移動するには、形状を選択し、別のグループにドラッグします。

     選択した形状を右クリックして [グループに移動] を選択し、表示されるダイアログボックスでグループを選択することもできます。ダイアログボックスで、必要に応じて、形状の新しいグループまたはサブグループを作成することもできます。

   • 1 つまたは複数の形状を別のグループにコピーするには、形状を選択し、Ctrl キーを押しながら、他のグループにその形状をドラッグします。

     選択した形状を右クリックして [グループにコピー] を選択し、表示されるダイアログボックスでグループを選択することもできます。ダイアログボックスで、必要に応じて、形状の新しいグループまたはサブグループを作成することもできます。

   • 選択したグループから 1 つまたは複数の形状を削除するには、形状を選択し、選択した形状のいずれかを右クリックして、[グループから削除] を選択します。

     形状が選択したグループのみに属している場合、その形状は [グループに含まれない] グループに移動されます。形状が他のグループにも属している場合は、そのグループに残ります。

4. [保存する] をクリックして変更内容を形状カタログに保存します。

1. ファイル メニューで、 カタログ > 形状カタログ をクリックして 形状カタログ ダイアログを開きます。
2. 形状プロパティを変更するグループを参照して選択します。
3. 1 つまたは複数の形状を選択します。
4. [形状カタログ] ダイアログボックスの右側のプロパティ領域で、形状プロパティを変更します。

   たとえば、選択した形状に説明や注記を追加できます。

   注:

   形状の名前は変更できません。形状のソリッド性情報、Tekla Structures バージョン、ソース ファイルの場所、または GUID を削除したり変更したりすることはできません。

5. [保存する] をクリックして変更内容を形状カタログに保存します。

形状カタログにデフォルトで表示される形状プロパティに加えて、選択した形状にユーザー定義情報を追加できます。

1. ファイル メニューで、 カタログ > 形状カタログ をクリックして 形状カタログ ダイアログを開きます。
2. 新しい属性を追加する形状を選択します。
3. [属性の追加] をクリックします。
4. [属性の定義] ダイアログボックスで、以下の操作を行います。
   1. [ラベル名] ボックスで、属性の名前を定義します。
   2. [タイプ] リストで、属性に含まれる情報のタイプを選択します。
   3. [説明] ボックスに属性に関する追加情報を入力します。
   4. 属性の追加 をクリックします。

   Tekla Structures では、新しい属性は、[形状カタログ] ダイアログボックスと [形状の選択] ダイアログボックスのプロパティ リストの末尾、注記の前に表示されます。

5. プロパティ リストで、新しい属性の値を [値] セルに入力し、Enter キーを押します。
6. ユーザー定義情報を変更する必要がある場合は、次のようにします。
   1. プロパティ リストで属性を選択します。
   2. 属性の名前の横にある をクリックします。
   3. [属性の変更] ダイアログボックスで、属性のタイプまたは説明を変更し、[属性の変更] をクリックします。

      属性の名前を変更することはできません。

      [はい] をクリックして変更内容を確定すると、変更されたこの属性が設定されているすべての形状に適用されます。

7. ユーザー定義情報を削除する必要がある場合は、次のようにします。
   1. プロパティ リストで属性を選択します。
   2. 属性の名前の横にある をクリックします。
   3. 特定の形状からのみ属性を削除する場合は、その形状を選択します。
   4. 選択した形状のみの属性を削除するか、属性が設定されているすべての形状から削除するかを選択します。[選択部材からの削除] または [すべてから削除] をクリックします。
8. [保存する] をクリックして変更内容を形状カタログに保存します。

形状カタログからグループ、サブグループ、およびグループ内の形状を削除できます。グループとグループ内の形状の両方を同時に削除することも、グループと形状を別々に削除することもできます。

1. ファイル メニューで、 カタログ > 形状カタログ をクリックして 形状カタログ ダイアログを開きます。
2. ダイアログボックスの左側で、グループまたはサブグループを選択します。
3. 以下のいずれかの操作を行います。
   • グループのみを削除し、その中の形状は削除しない場合、グループを右クリックした後、[削除] を選択します。

     形状が削除したグループのみに属している場合、その形状は [グループに含まれない] グループに移動されます。形状が他のグループにも属している場合は、そのグループに残ります。

   • グループとその中の形状の両方を削除するには、グループを右クリックして [形状と共に削除] を選択します。
   • グループ内の特定の形状のみを削除するには、1 つまたは複数の未使用のモデル フォルダ形状を選択し、いずれかの形状を右クリックして [削除] を選択します。
   削除の確認を求めるメッセージが表示されます。
4. [はい] をクリックします。
5. [保存する] をクリックして変更内容を形状カタログに保存します。

Tekla Structures 管理者またはメイン ユーザーは、プロジェクトのグループに形状を整理することができます。その後、グループ構造を共有することで、ユーザー定義グループがシステム グループになり、共有モデルのすべてのユーザーが使用できるようになります。

1. ファイル メニューで、 カタログ > 形状カタログ をクリックして 形状カタログ ダイアログを開きます。
2. 必要に応じて、グループ構造と形状プロパティを変更し、 [保存する] をクリックして、形状カタログへの変更を保存します。
3. グループの共有 をクリックします。
4. 共有を確認するように求められたら、表示されたダイアログボックスで [グループの共有] をクリックします。
5. [OK] をクリックします。
