デフォルト

長方形

オートデフォルトにより、このオプションを変更できます。

長方形

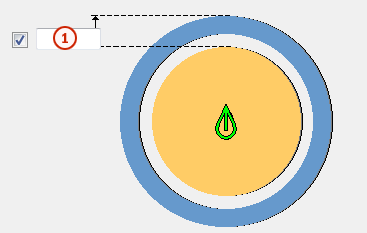

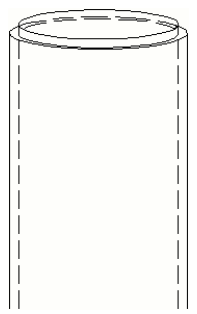

円形

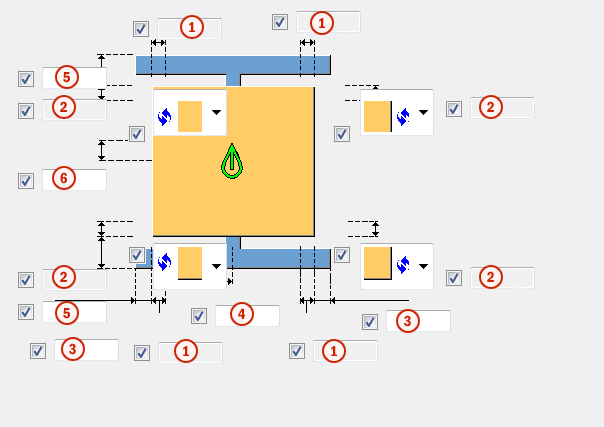

1

水平方向の角処理寸法。

このオプションは、角処理オプションで [面取り無し] を選択している場合は使用できません。

20 mm

2

垂直方向の角処理寸法。

このオプションは、角処理オプションで [面取り無し] を選択している場合は使用できません。

20 mm

3

キャップ プレートの水平方向の縁端距離。

このオプションは、[部材] タブのプレート幅が空白の場合にのみ使用されます。

0 mm

4

キャップ プレートの水平オフセット。

このオプションは、[部材] タブのプレート高さに値が設定されている場合にのみ使用されます。

0 mm

5

キャップ プレートの垂直方向の縁端距離。

このオプションは、[部材] タブのプレート高さが空白の場合にのみ使用されます。

10 mm

6

キャップ プレートの垂直オフセット。

このオプションは、[部材] タブのプレート高さに値が設定されている場合にのみ使用されます。

0 mm

デフォルト

角処理なし

オートデフォルトにより、このオプションを変更できます。

面取り無し

ライン カット角処理

凸円弧の角処理

RHS および SHS プロファイル付きのキャップ プレートの凸状円弧角処理のデフォルト値は、次のとおりです。

• キャップ プレートの幅と高さを定義した場合、プロファイルの角処理半径の値が使用されます。

• プロファイル角処理の半径が 5 mm以下の場合は、0 mmの値が適用されます。

• キャップ プレートの縁端距離を定義した場合、プロファイルの角処理の半径とすべての縁端距離の最大値の差の絶対値が使用されます。

凹円弧の角処理

キャップ プレート

キャップ プレートの厚さ、幅、および高さ。

厚さ = 1.5* (プロファイルのウェブまたはプレート厚)

幅 = プロファイル幅またはプロファイル径または高さ (オプション 'h') のうち、0 でない最初の値。

高さ = プロファイル高さまたはプロファイル径または 200 mm のうち、0 でない最初の値。

マーク

部材マークの頭文字および開始番号。

一部のコンポーネントには別のフィールド行があり、そこに製品マークを入力できます。

デフォルトの部材開始番号を定義するには、[ファイル] メニュー > [設定] > [オプション] の [コンポーネント] 設定で設定します。

材質

材質の等級。

デフォルトの材質を定義するには、[ファイル] メニュー > [設定] > [オプション] で [コンポーネント] 設定を開き、[材質] フィールドで設定します。

名前

図面およびレポートに表示される名前。

[クラス]

部材クラス番号。
