部材の周囲に孔を作成 (92)
[部材の周囲に孔を作成 (92)] では、別の部材を使用して部材に孔を作成します。孔を作成する部材は、カットされる部材に対して垂直になります。
作成されるオブジェクト
-
カット
適用
|
状況 |
説明 |
|---|---|
|
|

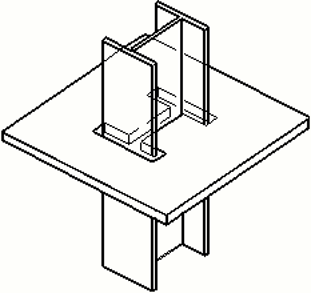

鋼材柱によってプレートを貫通するカットが作成されます。 |
|
|
コンクリート柱によってプレートを貫通するカットが作成されます。 |
|
|
コンクリート柱によってプレートにカットが作成されます。 |
選択順序
-
メイン部材 (柱) を選択します。
-
副部材を選択します。
副部材を選択すると、ジョイントが自動的に作成されます。
[画像] タブ
ギャップ寸法および寸法をギャップの両側で同じにするかどうかを制御するには、[ピクチャー] タブを使用します。
ギャップの側
ギャップ寸法をギャップの両側で同じにするかどうかを定義します。
|
オプション |
説明 |
|---|---|
|
|
ギャップ寸法は両側で同じになります。 |
|
|
ギャップ寸法は各側でそれぞれ異なります。 |
ギャップ寸法
|
説明 |
|
|---|---|
|
1 |
柱と副部材の間の垂直方向のギャップ。 |
|
2 |
柱と副部材の間の水平方向のギャップ。 |
|
3 |
柱と副部材の間の水平方向のギャップ。 この寸法を指定するには、ギャップが各側で異なるオプションを選択します。 |
|
4 |
柱と副部材の間の垂直方向のギャップ。 この寸法を指定するには、ギャップが各側で異なるオプションを選択します。 |
部材カット
| オプション | 説明 |
|---|---|
|
|
カットは常にメイン部材全体で作成されます。 |
|
|
副部材の縁端からのカットのデプスを定義します。 |
[パラメータ] タブ
[パラメータ] タブを使用して、カット プロパティとカットのタイプを制御します。
カット プロパティ
|
オプション |
説明 |
|---|---|
|
四角形最大サイズ |
四角形のカットの最大サイズを指定します。 |
|
メイン部材に対して垂直にカット |
メイン部材に対して垂直にカットするかどうかを指定します。 このオプションは、長方形のカットに使用できます。 |
|
部材名のカット |
カット部材の名前を定義します。 |
カット タイプ
|
オプション |
説明 |
|---|---|
|
|
デフォルト 固定間隔のカットまたは長方形のカットを作成します。 オートデフォルトにより、このオプションを変更できます。 |
|
|
長方形 カット部材の縁端の座標値を使用して、長方形のカットを作成します。 |
|
|
正確 カット部材の縁端に沿ってカットを作成します。カット部材はカット対象の部材に対して垂直である必要があります。 このオプションは、I 形鋼、円形プロファイル、およびチューブ プロファイルに使用できます。 |
|
|
自動 このオプションでは、[四角形最大サイズ] で指定したカット サイズに応じてカット タイプが選択されます。 カット部材のサイズが [四角形最大サイズ] で指定したサイズよりも大きい場合は、固定間隔のカットが作成されます。それ以外の場合は、長方形のカットが作成されます。 |
[一般] タブ
