レール ジョイント (70)
[レール ジョイント (70)] は、溶接またはボルト接合されたジョイントのあるクリップ アングルを使用して、既存の手すりと既存の柱を接続します。
作成されるオブジェクト
-
クリップ アングル
-
ボルト
-
溶接
-
カット
適用
| 状況 | 説明 |
|---|---|
|
|
手摺は、ボルト留めされたクリップアングルを使用して柱に接続されます。 |
|
|
アングルを使って梁を梁にベアリングするノッチ済みシート。 |
|
|
2 つの副部材を垂木にアングルで接合するジョイント。ノッチ付けが必要です。 |
|
|
2 つの副部材を垂木にアングルで接合するジョイント。プレートが生成されます。ノッチ付けが必要です。 |
|
|
2 つの副部材を垂木にアングルで接合するジョイント。傾斜または水平のノッチ付け。 |
選択順序
-
メイン部材 (柱) を選択します。
-
副部材を選択します (手すり)。
-
連続する手すりで、レールを選択します。
-
接合された手すりで、最初のレールを選択し、2 番目のレールを選択します。
-
-
マウスの中ボタンをクリックしてジョイントを作成します。
部材の識別キー
| 説明 | |
|---|---|
| 1 |
クリップ アングル |
[画像] タブ
[画像] タブを使用して、ジョイントの寸法を定義します。
寸法
| 説明 | |
|---|---|
|
1 |
レール端部カット バック寸法。 |
|
2 |
クリップ アングルからのレール端部空き寸法。 |
|
3 |
柱の中心線からのクリップ アングル オフセット。 |
| 説明 | |
|---|---|
|
1 |
クリップ アングルの未処理の脚の長さ。 |
[部材] タブ
部材プロパティを定義するには、[部材] タブを使用します。
部材
| オプション | 説明 |
|---|---|
|
接合プロファイル |
プロファイル カタログからプロファイルを選択します。 |
|
オプション |
説明 |
デフォルト |
|---|---|---|
|
マーク |
部材マークの頭文字および開始番号。 一部のコンポーネントには別のフィールド行があり、そこに製品マークを入力できます。 |
デフォルトの部材開始番号を定義するには、 の [コンポーネント] 設定で設定します。 |
|
材質 |
材質の等級。 |
デフォルトの材質を定義するには、 で [コンポーネント] 設定を開き、[材質] フィールドで設定します。 |
|
名前 |
図面およびレポートに表示される名前。 |
|
|
仕上げ |
部材の表面がどのように処理されているかを示します。 |
[パラメータ] タブ
クリップ アングル位置と接続タイプを定義するには、[パラメーター] タブを使用します。
クリップ アングル位置
| オプション | 説明 |
|---|---|
|
|
デフォルト クリップ アングルは、手すりの下に作成されます。 オートデフォルトにより、このオプションを変更できます。 |
|
|
クリップ アングルは、手すりの上に作成されます。 |
|
|
クリップ アングルは、手すりの下に作成されます。 |
クリップ アングル方向
| オプション | 説明 |
|---|---|
|
|
デフォルト クリップ アングルは、下向きの垂直脚を使用して作成されます。 オートデフォルトにより、このオプションを変更できます。 |
|
|
クリップ アングルは、下向きの垂直脚を使用して作成されます。 |
|
|
クリップ アングルは、上向きの垂直脚を使用して作成されます。 |
面外脚の位置
|
|
デフォルト 長い脚は水平に配置されます。 オートデフォルトにより、このオプションを変更できます。 |
|
|
自動 Tekla Structures により、長い脚を配置する方法が決定されます。 |
|
|
長い脚は水平に配置されます。 |
|
|
長い脚は垂直に配置されます。 |
取り付け方法
| オプション | 説明 |
|---|---|
|
|
デフォルト クリップ アングルがボルト留めされます。 オートデフォルトにより、このオプションを変更できます。 |
|
|
クリップ アングルがボルト留めされます。 |
|
|
クリップ アングルは手すりに溶接され、柱にボルト付けされます。 |
|
|
クリップ アングルは手すりにボルト付けされ、柱に溶接されます。 |
|
|
クリップ アングルは溶接されます。 |
[Pボルト] タブ
[P ボルト] タブを使用して、クリップ アングルをメイン部材に接続するボルトのプロパティを定義します。

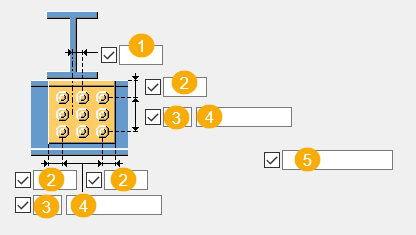

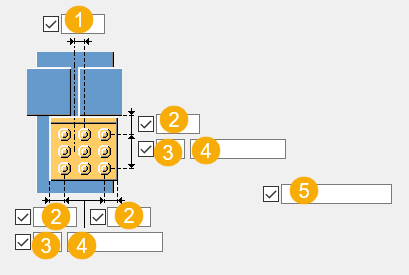

ボルト グループの寸法
| 説明 | |
|---|---|
|
1 |
水平方向のボルト グループの位置の寸法。 |
|
2 |
ボルト縁端距離。 縁端距離とは、ボルトの中心から部材の端部までの距離です。 |
|
3 |
ボルト本数。 |
|
4 |
ボルト間隔。 ボルト間隔の値はスペースを使用して区切ります。ボルト個々の間隔を示す値を入力します。たとえば、3 つのボルトがある場合は、2 つの間隔値を入力します。 |
|
5 |
ボルト グループから削除するボルトを指定します。 削除するボルトの番号を入力します。複数のボルト番号を入力する場合は、スペースで区切ります。ボルトには、左から右、上から下の順に番号が付与されています。 |
ボルトの基本プロパティ
|
オプション |
説明 |
デフォルト |
|---|---|---|
|
ボルト サイズ |
ボルト径。 |
使用可能なサイズは、ボルト セット カタログに定義されています。 |
|
ボルト セット名 |
コンポーネント内で使用するボルト セット名です。 |
使用可能なボルト セットは、ボルト セット カタログに定義されています。 |
|
呼びに加える値 |
ボルトと孔の間のギャップです。 |
|
|
部材内ネジ |
軸ボルトを使用する場合に、ボルト留め部材の内側にねじ山を収めるかどうかを指定します。 頭なしボルトを使用する場合は無視されます。 |
はい |
|
現場/工場 |
ボルトの取り付け作業を行う場所です。 |
現場 |
長孔
長孔、調整孔、小さな孔を定義できます。
|
オプション |
説明 |
デフォルト |
|---|---|---|
|
1 |
長孔の垂直寸法です。 |
0。丸孔になります。 |
|
2 |
長孔の水平寸法、または調整孔のクリアランスです。 |
0。丸孔になります。 |
|
孔タイプ |
[長孔] では、長孔が作成されます。 [調整孔] では、調整孔が作成されます。 [孔なし] では孔は作成されません。 [テーパー] を選択すると、小さな孔が作成されます。 |
|
|
長孔の回転 |
孔のタイプが [長孔] の場合、このオプションによって長孔の向きが指定されます。 |
|
|
長孔部材 |
長孔が作成される部材。このオプションは、該当するコンポーネントによって異なります。 |
ボルト セット
選択したチェック ボックスによって、ボルト セットに使用されるコンポーネント オブジェクト (ボルト、ワッシャー、およびナット) が定義されます。
孔のみを作成する場合は、チェック ボックスをすべてオフにします。
既存のコンポーネントのボルト セットを変更するには、[変更の結果] チェック ボックスをオンにし、[変更] をクリックします。
ボルト長を増やす
ボルト長をどれだけ増やすかを指定します。たとえば、塗装でボルト長を増やす必要がある場合に、このオプションを使用します。
[Sボルト] タブ
[S ボルト] タブを使用して、クリップ アングルを副部材に接続するボルトのプロパティを定義します。
ボルト グループの寸法
| 説明 | |
|---|---|
|
1 |
水平方向のボルト グループの位置の寸法。 |
|
2 |
ボルト縁端距離。 縁端距離とは、ボルトの中心から部材の端部までの距離です。 |
|
3 |
ボルト本数。 |
|
4 |
ボルト間隔。 ボルト間隔の値はスペースを使用して区切ります。ボルト個々の間隔を示す値を入力します。たとえば、3 つのボルトがある場合は、2 つの間隔値を入力します。 |
|
5 |
ボルト グループから削除するボルトを指定します。 削除するボルトの番号を入力します。複数のボルト番号を入力する場合は、スペースで区切ります。ボルトには、左から右、上から下の順に番号が付与されています。 |
ボルトの基本プロパティ
|
オプション |
説明 |
デフォルト |
|---|---|---|
|
ボルト サイズ |
ボルト径。 |
使用可能なサイズは、ボルト セット カタログに定義されています。 |
|
ボルト セット名 |
コンポーネント内で使用するボルト セット名です。 |
使用可能なボルト セットは、ボルト セット カタログに定義されています。 |
|
呼びに加える値 |
ボルトと孔の間のギャップです。 |
|
|
部材内ネジ |
軸ボルトを使用する場合に、ボルト留め部材の内側にねじ山を収めるかどうかを指定します。 頭なしボルトを使用する場合は無視されます。 |
はい |
|
現場/工場 |
ボルトの取り付け作業を行う場所です。 |
現場 |
長孔
長孔、調整孔、小さな孔を定義できます。
|
オプション |
説明 |
デフォルト |
|---|---|---|
|
1 |
長孔の垂直寸法です。 |
0。丸孔になります。 |
|
2 |
長孔の水平寸法、または調整孔のクリアランスです。 |
0。丸孔になります。 |
|
孔タイプ |
[長孔] では、長孔が作成されます。 [調整孔] では、調整孔が作成されます。 [孔なし] では孔は作成されません。 [テーパー] を選択すると、小さな孔が作成されます。 |
|
|
長孔の回転 |
孔のタイプが [長孔] の場合、このオプションによって長孔の向きが指定されます。 |
|
|
長孔部材 |
長孔が作成される部材。このオプションは、該当するコンポーネントによって異なります。 |
ボルト セット
選択したチェック ボックスによって、ボルト セットに使用されるコンポーネント オブジェクト (ボルト、ワッシャー、およびナット) が定義されます。
孔のみを作成する場合は、チェック ボックスをすべてオフにします。
既存のコンポーネントのボルト セットを変更するには、[変更の結果] チェック ボックスをオンにし、[変更] をクリックします。
ボルト長を増やす
ボルト長をどれだけ増やすかを指定します。たとえば、塗装でボルト長を増やす必要がある場合に、このオプションを使用します。
[ノッチ] タブ
[ノッチ] タブを使用して、副梁のノッチを自動的に作成し、ノッチのプロパティを制御します。[ノッチ] タブには、2 つの部分があります。それは自動プロパティ (上部) と手動プロパティ (下部) です。自動ノッチ プロパティと手動ノッチ プロパティは、互いに独立して機能します。
自動ノッチ
自動ノッチ オプションは、上下両方のフランジに影響します。
ノッチ形状
自動ノッチは、ノッチ形状の選択時にオンになります。
|
オプション |
説明 |
|---|---|
|
|
デフォルト 副梁に対してノッチを作成します。 オートデフォルトにより、このオプションを変更できます。 |
|
|
副梁に対してノッチを作成します。カットはメイン梁ウェブに対して直角になります。 |
|
|
副梁に対してノッチを作成します。カットは副梁ウェブに対して直角になります。 |
|
|
副梁に対してノッチを作成します。垂直方向のカットはメイン梁に対して直角になり、水平方向のカットは副梁に対して直角になります。 |
|
|
自動ノッチをオフにします。 |
ノッチ サイズ
|
オプション |
説明 |
|---|---|
|
|
デフォルト ノッチ サイズは、メイン梁フランジの縁端とメイン梁の上部フランジの真下から測定されます。 オートデフォルトにより、このオプションを変更できます。 |
|
|
ノッチ サイズは、メイン梁フランジの縁端とメイン梁の上部フランジの真下から測定されます。 |
|
|
ノッチ サイズは、メイン梁の中心線とメイン梁の上部フランジから測定されます。 |
カットの水平値と垂直値を入力します。
フランジ カット形状
|
オプション |
説明 |
|---|---|
|
|
デフォルト 副梁フランジがメイン梁に対して平行にカットされます。 オートデフォルトにより、このオプションを変更できます。 |
|
|
副梁フランジがメイン梁に対して平行にカットされます。 |
|
|
副梁フランジが直角にカットされます。 |
ノッチ寸法の切り上げ
ノッチ寸法を切り上げるかどうかを定義するには、ノッチ寸法の切り上げオプションを使用します。寸法の切り上げが有効に設定されていても、寸法の切り上げは必要時にしか行われません。
|
オプション |
説明 |
|---|---|
|
|
デフォルト ノッチ寸法の切り上げは行われません。 オートデフォルトにより、このオプションを変更できます。 |
|
|
ノッチ寸法の切り上げは行われません。 |
|
|
ノッチ寸法の切り上げが行われます。 切り上げの水平値と垂直値を入力します。 |
寸法は、入力した値の最近似倍数に切り上げられます。たとえば、実際の寸法が 51 で、切り上げ値に 10 を入力した場合、寸法は 60 に切り上げられます。
手動ノッチ
ジョイントに属していない部材が副梁に干渉する場合は、手動ノッチを使用します。手動ノッチを使用すると、ジョイントによって、[ノッチ] タブのフィールドに入力した値でカットが作成されます。上フランジと下フランジのそれぞれに異なる値を使用できます。
フランジのノッチ面
フランジのノッチ面は、梁のどちら側にノッチが作成されるかを定義します。
|
オプション |
説明 |
|---|---|
|
|
デフォルト フランジの両側にノッチが作成されます。 オートデフォルトにより、このオプションを変更できます。 |
|
|
自動 フランジの両側にノッチが作成されます。 |
|
|
フランジの両側にノッチが作成されます。 |
|
|
フランジの手前側にノッチが作成されます。 |
|
|
フランジの向う側にノッチが作成されます。 |
フランジ ノッチ形状
フランジ ノッチ形状は、梁フランジのノッチ形状を定義します。
|
オプション |
説明 |
|---|---|
|
|
デフォルト 副梁のフランジ全体が、指定した寸法でカットされます。 オートデフォルトにより、このオプションを変更できます。 |
|
|
自動 副梁のフランジ全体が、指定した寸法でカットされます。ノッチのデフォルト デプスは、副部材フランジの厚さの 2 倍です。カットは、常に副部材フランジの幅全体にわたって行われます。 |
|
|
フランジに角処理を作成します。 水平方向の寸法を入力しない場合は、45 度で角処理が施されます。 |
|
|
フィールド1および2に値を入力しない限り、デフォルト値を使用してフランジにカットが作成されます。 |
|
|
フランジはカットされません。 |
|
|
1 フィールドの値に従ってフランジにカットを作成し、Web と水平にします。 |
|
|
フィールド 1 および 2 の値に従って、フランジにカットを作成します。 |

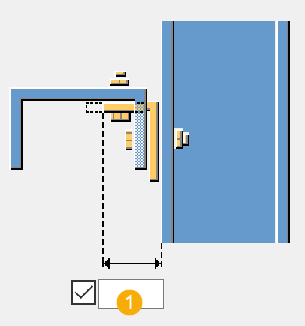

フランジ ノッチ デプス
| オプション | 説明 |
|---|---|
|
|
フランジ ノッチ デプス |

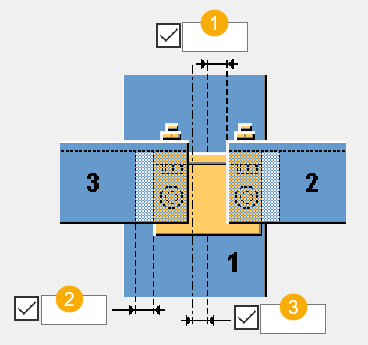

カット寸法
|
説明 |
デフォルト |
|
|---|---|---|
|
1 |
水平方向のフランジカットの寸法。 |
10 mm |
|
2 |
垂直方向のフランジ カットの寸法。 |
ノッチ縁端と梁フランジの間のギャップは、メイン部材ウェブのスカラップ丸めに等しくなります。ノッチの高さは、5 mm 刻みで切り上げられます。 |
[一般] タブ
詳細を確認するには、以下のリンクをクリックしてください。
[設計] タブ
詳細を確認するには、以下のリンクをクリックしてください。
[解析] タブ
詳細を確認するには、以下のリンクをクリックしてください。
溶接
詳細を確認するには、以下のリンクをクリックしてください。
