2 面サイド アングル止め (25)
[2 面サイド アングル止め (25)] では、1 つまたは 2 つのボルト留め式クリップ アングルを使用して、2 本の梁を 1 本の柱に接続します。
作成されるオブジェクト
-
クリップ アングル
-
ボルト

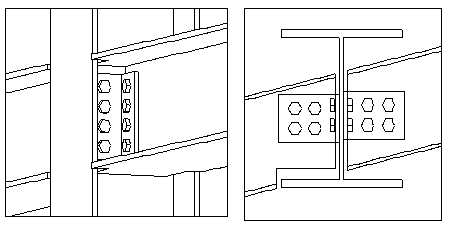

適用
| オプション | 説明 |
|---|---|
|
|
ボルト留め式クリップ アングルを使用して 1 本の柱または 1 本の梁に接続された 2 本の梁。 |
選択順序
-
メイン部材 (柱または梁) を選択します。
-
最初の副部材 (梁) を選択します。
-
2 番目の副部材 (梁) を選択します。
マウスの中ボタンをクリックしてコンポーネントを作成します。
部材の識別キー
| 説明 | |
|---|---|
|
1 |
L プロファイル |
|
2 |
L プロファイル 2 |
[画像] タブ
[ピクチャー] タブを使用して、L プロファイルの長さ、およびメイン部材とアングル プロファイルの間のギャップを定義します。L プロファイルの縁端距離を使用して、L プロファイルの長さを制御できます。
寸法
| 説明 | |
|---|---|
|
1 |
副部材 1 の上端から L プロファイルの縁端までの距離。 |
|
2 |
副部材 1 の下端から L プロファイルの縁端までの距離。 |
|
3 |
副部材 1 のメイン部材とアングル プロファイルの間のギャップ。 デフォルトでは、値はゼロです。 |
|
4 |
2 番目の副部材の上端から L プロファイル 2 の縁端までの距離。 |
|
5 |
2 番目の副部材の下端から L プロファイル 2 の縁端までの距離。 |
|
6 |
2 番目の副部材のメイン部材とアングル プロファイルの間のギャップ。 デフォルトでは、値はゼロです。 |
[部材] タブ
[部材] タブを使用して、アングル プロファイル プロパティを定義します。
部材
| オプション | 説明 | デフォルト |
|---|---|---|
|
L プロファイル |
プロファイル カタログからプロファイルを選択します。 |
L150-100-10 |
|
L プロファイル 2 |
プロファイル カタログからプロファイルを選択します。 |
L150-100-10 |
|
オプション |
説明 |
デフォルト |
|---|---|---|
|
マーク |
部材マークの頭文字および開始番号。 一部のコンポーネントには別のフィールド行があり、そこに製品マークを入力できます。 |
デフォルトの部材開始番号を定義するには、 の [コンポーネント] 設定で設定します。 |
|
材質 |
材質の等級。 |
デフォルトの材質を定義するには、 で [コンポーネント] 設定を開き、[材質] フィールドで設定します。 |
|
名前 |
図面およびレポートに表示される名前。 |
[パラメータ] タブ
[パラメーター] タブを使用して、アングル プロファイルの位置を定義します。
アングル プロファイル位置
| オプション | 説明 |
|---|---|
|
[配置]、[配置 2] |
両側にある 1 つのアングル ジョイントで別々にアングルの数と面を定義します。 |
|
[Z-方向にアングル 2 を移動する]、[Y-方向にアングル 2 を移動する]
|
アングル プロファイルの位置を副部材側に移動します。 デフォルトでは、アングルのプロファイルは対称です。たとえば、斜めの副梁を接続する場合、アングル プロファイルの配置にオフセットを使用できます。 |
ボルトの方向
|
オプション |
説明 |
|---|---|
|
|
デフォルト ボルトの方向 1 オートデフォルトにより、このオプションを変更できます。 |
|
|
ボルトの方向 1 |
|
|
ボルトの方向 2 |
[ノッチ] タブ
[ノッチ] タブを使用して、副部材のノッチの寸法を定義します。
カット寸法
| 説明 | デフォルト | |
|---|---|---|
|
1 |
水平方向のフランジカットの寸法。 |
10 mm |
|
2 |
垂直方向のフランジ カットの寸法。 |
ノッチ縁端と梁フランジの間のギャップは、メイン部材ウェブのスカラップ丸めに等しくなります。ノッチの高さは、5 mm 刻みで切り上げられます。 |
ボルト
詳細を確認するには、以下のリンクをクリックしてください。
[一般] タブ
詳細を確認するには、以下のリンクをクリックしてください。
[解析] タブ
詳細を確認するには、以下のリンクをクリックしてください。
[設計] タブ
詳細を確認するには、以下のリンクをクリックしてください。
