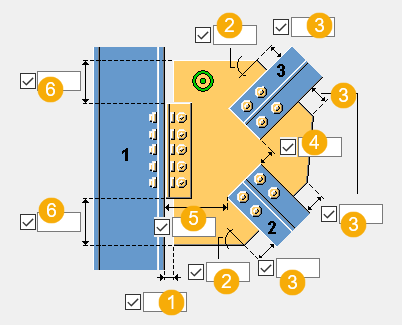

1

ガセット プレートの縁端からメイン部材までのギャップ距離を定義します。

2

ガセット プレートのコーナー角度を定義します (度単位)。

この値はガセット プレートの形状に影響します。

3

ガセット プレートの縁端の長さを定義します。

この値はガセット プレートの形状に影響します。

4

ブレース間の距離を定義します。

5

メイン部材からブレースまでの距離を定義します。

6

クリップ アングルまたはコネクション プレートの端から、ガセット プレートの端までの距離を定義します。

デフォルト

ガセット プレートはメイン部材に平行に配置されます。

オートデフォルトにより、このオプションを変更できます。

ガセット プレートはブレースに平行に配置されます。

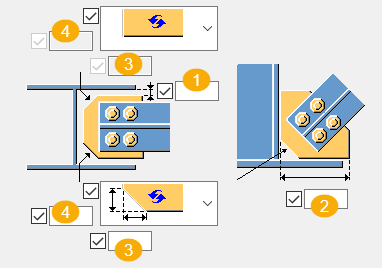

1

コネクション プレートからメイン部材の内側フランジまでの距離。

2

ガセット プレートの縁端からメイン部材のフランジまでの水平距離。

3

角処理の水平寸法。

デフォルトでは、2 つ目の角処理は作成されません。

4

角処理の垂直寸法。

デフォルトでは、2 つ目の角処理は作成されません。

1

カットの水平サイズを定義します。

2

カットの垂直サイズを定義します。

ガセット

ガセット プレートの厚さ、幅、および高さ。

コネクションプレート

コネクション プレートの厚さおよび幅。

Lプロファイル

プロファイル カタログからクリップ アングル プロファイルを選択します。

デフォルト

ガセット プレートはメイン部材に直接溶接されます。

オートデフォルトにより、このオプションを変更できます。

ガセット プレートはクリップ アングルでメイン部材に接続されます。

ガセット プレートのどちら側にクリップ アングルを作成するかを選択します。

ガセット プレートはコネクション プレートでメイン部材に接続されます。

ガセット プレートのどちら側にコネクション プレートを作成するかを選択します。

デフォルト

クリップ アングルは、長脚側がガセット プレート側に来るようにジョイントに取り付けられます。

オートデフォルトにより、このオプションを変更できます。

クリップ アングルは、長脚側がメイン部材側に来るようにジョイントに取り付けられます。

デフォルト

オートデフォルトにより、このオプションを変更できます。

このオプションは、ガセット プレートの重量を最適化します。

デフォルト

ブレースの位置は影響を受けません。

オートデフォルトにより、このオプションを変更できます。

最初に選択したブレースがメイン部材に最も近い位置に配置されます。

デフォルト

ガセット プレートはブレースの中央に配置されます。

オートデフォルトにより、このオプションを変更できます。

ガセット プレートはブレースの上フランジに配置されます。

ガセット プレートを Z 方向に移動する距離を定義します。

ガセット プレートを Y 方向に移動する距離を定義します。

ガセット位置を選択します。

デフォルト オプションでは、ブレースに平行に配置されます。

カバー プレート

カバー プレートの厚さ。

ブレースをノッチ処理するかどうかを選択します。

1. ノッチの垂直寸法。

2. ノッチの水平寸法。

3. ノッチ角度。

ブレースの外縁端からプレートまでの距離を定義します。

ブレースの端点に斜めカットを作成するか、方形のブレース端を作成するかを選択します。

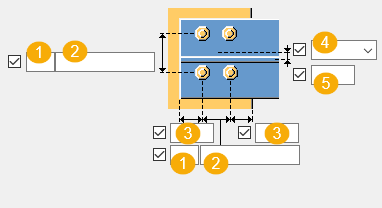

1

ボルト縁端距離。

縁端距離とは、ボルトの中心から部材の端部までの距離です。

2

ボルト本数。

3

ボルト間隔。

ボルト間隔の値はスペースを使用して区切ります。ボルト個々の間隔を示す値を入力します。たとえば、3 つのボルトがある場合は、2 つの間隔値を入力します。

4

垂直方向のボルト グループの位置の寸法。

5

垂直方向のボルト グループ位置の寸法を測定する方法を選択します。

6

水平方向のボルト グループの位置の寸法。

7

水平方向のボルト グループ位置の寸法を測定する方法を選択します。

1

ボルトの取り付け作業を行う場所です。

2

ボルト縁端距離。

縁端距離とは、ボルトの中心から部材の端部までの距離です。

3

ボルト本数。

4

ボルト間隔。

ボルト間隔の値はスペースを使用して区切ります。ボルト個々の間隔を示す値を入力します。たとえば、3 つのボルトがある場合は、2 つの間隔値を入力します。

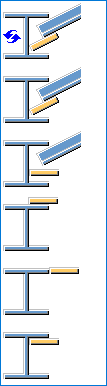

デフォルト

両方の部材がボルト留めされます。

オートデフォルトにより、このオプションを変更できます。

自動

メイン部材がチューブ プロファイルの場合、クリップ アングルはメイン部材に溶接され、副部材にボルト留めされます。それ以外の場合は、クリップ アングルは両方の部材にボルト留めされます。

メイン部材がボルト留めされ、副部材が溶接されます。

メイン部材が溶接され、副部材がボルト留めされます。

両方の部材がボルト留めされます。

両方の部材が溶接されます。

デフォルト

ガセット プレートにボルトを作成しません。

オートデフォルトにより、このオプションを変更できます。

ガセット プレートにボルトを作成します。

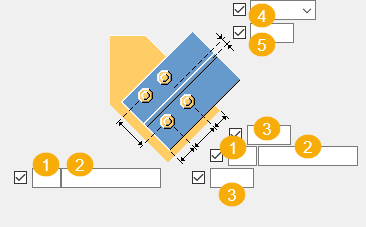

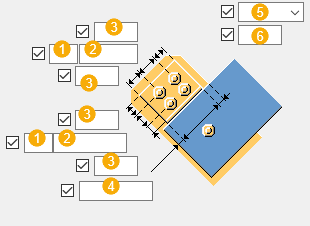

1

ボルト本数。

2

ボルト間隔。

ボルト間隔の値はスペースを使用して区切ります。ボルト個々の間隔を示す値を入力します。たとえば、3 つのボルトがある場合は、2 つの間隔値を入力します。

3

ボルト縁端距離。

縁端距離とは、ボルトの中心から部材の端部までの距離です。

4

垂直方向のボルト グループ位置の寸法を測定する方法を選択します。

5

垂直方向のボルト グループの位置の寸法。

Lプロファイル

プロファイル カタログからクリップ アングル プロファイルを選択します。

1

ボルト本数。

2

ボルト間隔。

ボルト間隔の値はスペースを使用して区切ります。ボルト個々の間隔を示す値を入力します。たとえば、3 つのボルトがある場合は、2 つの間隔値を入力します。

3

ボルト縁端距離。

縁端距離とは、ボルトの中心から部材の端部までの距離です。

4

クリップ アングルとブレースの間の縁端距離を定義します。

5

垂直方向のボルト グループ位置の寸法を測定する方法を選択します。

6

垂直方向のボルト グループの位置の寸法。

クリップ アングルの位置を選択します。

スチフナー 1、スチフナー 2

スチフナーの厚さ。

1

スチフナーの縁端からガセット プレートの縁端までの距離を定義します。

2

スチフナーの長さを定義します。

1

スチフナーの幅を定義します。

2

スチフナー ベースの長さを定義します。

3

スチフナーの斜め部分の長さを定義します。

4

スチフナーの中心線からの距離を定義します。

5

スチフナー ベースからのスチフナーの斜め部分の垂直距離を定義します。

デフォルト

角処理なし

オートデフォルトにより、このオプションを変更できます。

角処理なし

ライン カット角処理

凸円弧の角処理

凹円弧の角処理

1

角処理の水平寸法。

2

角処理の垂直寸法。
