オフショア4 (195)
[オフショア 4 (195)] では、径の異なる 2 本のパイプ間にテーパー スプライス ジョイントが作成されます。スプライスの長さと溶接タイプを制御できます。
作成されるオブジェクト
-
溶接
適用
| 状況 | 説明 |
|---|---|
|
|
径の異なる 2 本のパイプ間に作成されたテーパー スプライス ジョイント。 |
選択順序
-
メイン部材を選択します。
-
副部材を選択します。
副部材を選択すると、ジョイントが自動的に作成されます。
[画像] タブ

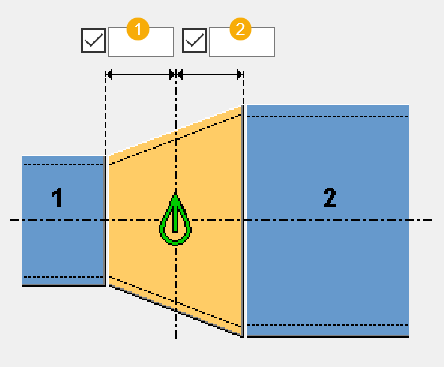

[ピクチャー] タブを使用して、ジョイントの寸法を定義します。
寸法
| 説明 | |
|---|---|
|
1 |
パイプの交点から最初に選択したパイプまでのスプライス部材の長さ。 |
|
2 |
パイプの交点から2番目の選択したパイプまでのスプライス部材の長さ。 |
[部材] タブ
部材プロパティを定義するには、[部材] タブを使用します。
部材
|
オプション |
説明 |
デフォルト |
|---|---|---|
|
マーク |
部材マークの頭文字および開始番号。 一部のコンポーネントには別のフィールド行があり、そこに製品マークを入力できます。 |
デフォルトの部材開始番号を定義するには、 の [コンポーネント] 設定で設定します。 |
|
材質 |
材質の等級。 |
デフォルトの材質を定義するには、 で [コンポーネント] 設定を開き、[材質] フィールドで設定します。 |
|
名前 |
図面およびレポートに表示される名前。 |
[一般] タブ
詳細を確認するには、以下のリンクをクリックしてください。
[設計] タブ
詳細を確認するには、以下のリンクをクリックしてください。
[解析] タブ
詳細を確認するには、以下のリンクをクリックしてください。
溶接
詳細を確認するには、以下のリンクをクリックしてください。
