オフショア U (193)
[オフショア U (193)] では、連続する梁またはビルド プレート梁への U 型ジョイントが作成されます。カットと溶接の長さを制御できます。
作成されるオブジェクト
-
溶接
適用
| 状況 | 説明 |
|---|---|
|
|

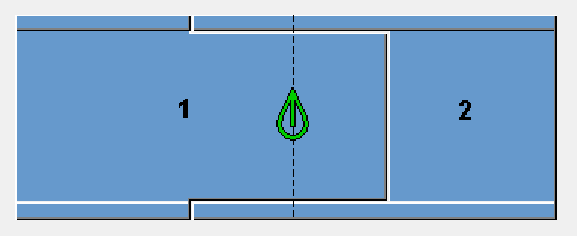

U 型ジョイントにより接続された連続する梁。 |
選択順序
-
メイン部材を選択します。
-
最初の副部材を選択します。
-
次の副部材を選択します。
最大5つの副部材を選択できます。
-
マウスの中ボタンをクリックしてジョイントを作成します。
[画像] タブ
[ピクチャー] タブには、2 つの梁間のジョイントが表示されます。
ジョイント
[パラメータ] タブ
ジョイントの形状と溶接を定義するには、[パラメーター] タブを使用します。

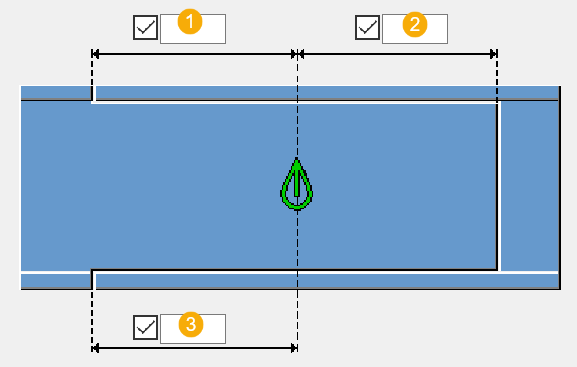

寸法
| 説明 | |
|---|---|
|
1 |
最初に選択した部材の上フランジでの重なりの長さ。 |
|
2 |
選択された2番目の部材の重なりの長さ。 |
|
3 |
最初に選択した部材の下フランジの重なりの長さ。 |
溶接
| オプション | 説明 |
|---|---|
 |
デフォルト 溶接が作成されます。 オートデフォルトにより、このオプションを変更できます。 |
 |
溶接は作成されません。 |
 |
溶接が作成されます。 |
[一般] タブ
詳細を確認するには、以下のリンクをクリックしてください。
[設計] タブ
詳細を確認するには、以下のリンクをクリックしてください。
[解析] タブ
詳細を確認するには、以下のリンクをクリックしてください。
溶接
詳細を確認するには、以下のリンクをクリックしてください。
