接合ガセット筋交いガセット (18)
[接合ガセット筋交いガセット (18)] では、ブレース鉄筋を接続するためのガセット プレートを作成します。
作成されるオブジェクト
-
ガセット プレート
-
分岐点またはプレート
-
接合ガセット (オプション)
-
ボルト
-
溶接
適用
| 状況 | 説明 |
|---|---|
|
|
孔のある切り上げガセット プレート。 |
|
|
四角形ガセット プレート。 |
|
|
切り上げガセット プレート。接合ガセットが作成されます。 |
実際の作業を始める前に
少なくとも 3 つのブレース鉄筋をモデル化します。
選択順序
-
ブレース鉄筋を選択します。
-
マウスの中ボタンをクリックして、中央ガセット プレートと分岐点を作成します。

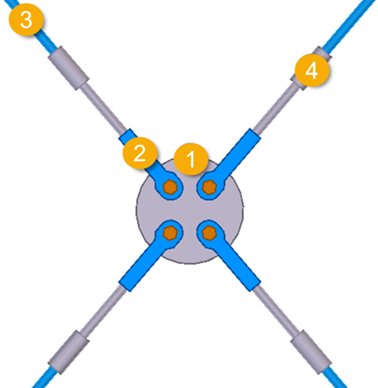

部材の識別キー
| 説明 | |
|---|---|
|
1 |
ガセット プレート |
|
2 |
分岐点 |
|
3 |
ブレース鉄筋 |
|
4 |
接合ガセット |
[画像] タブ
中央プレートの形状と寸法を制御するには、[ピクチャー] タブを使用します。
ガセット プレートの形状
| オプション | 説明 |
|---|---|
|
|
円ガセット プレート |
|
|
孔のある円ガセット プレート |
|
|
孔のある四角形ガセット プレート |
|
|
四角形ガセット プレート |

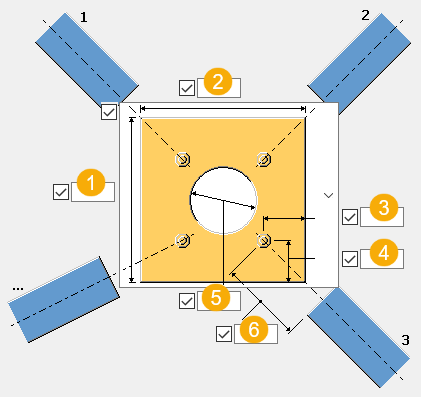

ガセット プレートの寸法
| 説明 | |
|---|---|
|
1 |
ガセット プレートの高さ。 |
|
2 |
四角形ガセット プレートの幅。 |
|
3 |
ボルト縁端距離。 四角形ガセット プレートの水平方向のボルト縁端距離。 |
|
4 |
四角形ガセット プレートの垂直方向のボルト縁端距離。 |
|
5 |
ガセット プレートの孔の直径。 |
|
6 |

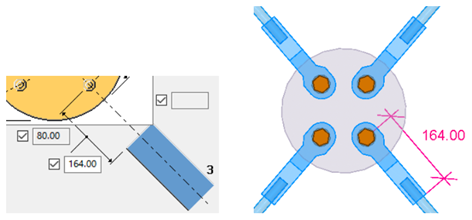

孔の中心から分岐点の端部まで計算される分岐点の長さ。
|
角処理の形状と寸法
| オプション | 説明 |
|---|---|
|
|
面取り無し |
|
|
ライン カット角処理 角処理の寸法を定義します。 |
|
|
凸状の角処理 角処理の寸法を定義します。 |
ガセット プレートの位置
ブレース鉄筋を基準とするガセット プレートの位置を選択します。
| オプション | 説明 |
|---|---|
|
|
1 つ目の鉄筋と 2 つ目の鉄筋の間の角の中間。 |
|
|
1 つ目の鉄筋に対して垂直です。 |
プレートを作成する
-
[ポリゴン プレート]。たとえば、プロファイル名を PL12 にできます。
-
[梁]。たとえば、プロファイル名を PL300*300 にできます。
梁プロファイルの頭マークを入力します。頭マークは、プレートが梁プロファイルとして作成される場合にのみ入力できます。
[分岐点] タブ
[分岐点]タブを使用して、分岐点プロパティを定義します。
部材
| オプション | 説明 |
|---|---|
|
プレート |
分岐点の厚さ。 |
|
オプション |
説明 |
デフォルト |
|---|---|---|
|
マーク |
部材マークの頭文字および開始番号。 一部のコンポーネントには別のフィールド行があり、そこに製品マークを入力できます。 |
デフォルトの部材開始番号を定義するには、 の [コンポーネント] 設定で設定します。 |
|
材質 |
材質の等級。 |
デフォルトの材質を定義するには、 で [コンポーネント] 設定を開き、[材質] フィールドで設定します。 |
|
名前 |
図面およびレポートに表示される名前。 |
|
|
[クラス] |
部材クラス番号。 |
|
|
仕上げ |
部材の表面がどのように処理されているかを示します。 |

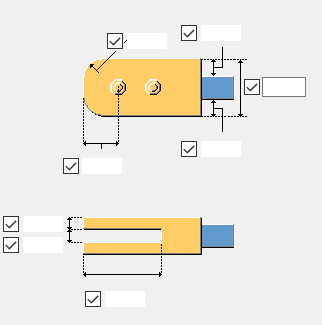

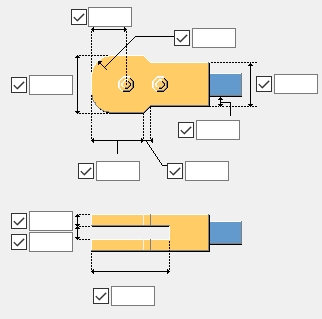

部材の形状と寸法
分岐点の形状を選択します ([部材 1] または [部材 2])。
| オプション | 説明 |
|---|---|
|
|
小さくした分岐点の寸法を定義します。 |
|
|
分岐点の寸法を定義します。 |
[パラメータ] タブ
[パラメーター] タブを使用して、エンド プレートの位置、形状、寸法を定義します。
部材
| オプション | 説明 |
|---|---|
|
エンド プレート |
エンド プレートの厚さ、幅、および高さ。 |
|
オプション |
説明 |
デフォルト |
|---|---|---|
|
マーク |
部材マークの頭文字および開始番号。 一部のコンポーネントには別のフィールド行があり、そこに製品マークを入力できます。 |
デフォルトの部材開始番号を定義するには、 の [コンポーネント] 設定で設定します。 |
|
材質 |
材質の等級。 |
デフォルトの材質を定義するには、 で [コンポーネント] 設定を開き、[材質] フィールドで設定します。 |
|
名前 |
図面およびレポートに表示される名前。 |
|
|
[クラス] |
部材クラス番号。 |
|
|
仕上げ |
部材の表面がどのように処理されているかを示します。 |
エンド プレートの形状
| オプション | 説明 |
|---|---|
|
|
デフォルト 四角形 オートデフォルトにより、このオプションを変更できます。 |
|
|
四角形 |
|
|
切り上げガセット |

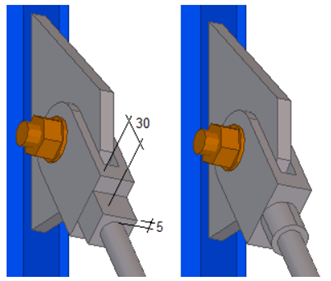

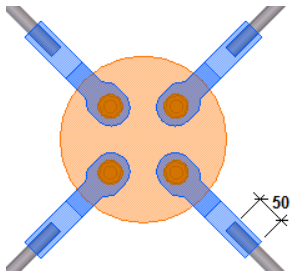

エンド プレート オフセット
| オプション | 説明 | 例 |
|---|---|---|
|
|
ブレース鉄筋からのエンド プレートのオフセットを指定します。 |
エンド プレートの厚さは 30 に設定され、オフセットは 5 に設定されます。
|
[ボルト] タブ
[ボルト] タブを使用して、ボルト グループ寸法とボルト プロパティを定義します。

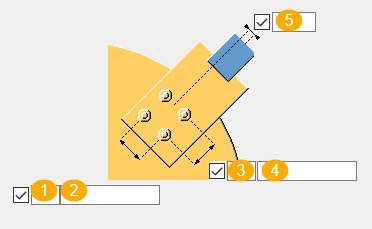

ボルト グループの寸法
| 説明 | |
|---|---|
|
1 |
長手方向のボルトの数 (鉄筋への軸方向)。 |
|
2 |
長手方向のボルト間隔。 |
|
3 |
横断方向のボルトの数。 |
|
4 |
横断方向のボルト間隔。 |
|
5 |
横断方向のボルト グループ オフセット。 |
ボルトの基本プロパティ
| オプション | 説明 | デフォルト |
|---|---|---|
|
ボルト サイズ |
ボルト径。 |
20 mm |
|
ボルト セット名 |
コンポーネント内で使用するボルト セット名です。 |
4014-8.8 |
|
呼びに加える値 |
ボルトと孔の間のギャップです。 |
3 mm |
|
部材内ネジ |
軸ボルトを使用する場合に、ボルト留め部材の内側にねじ山を収めるかどうかを指定します。 頭なしボルトを使用する場合は無視されます。 |
|
|
製品タイプ |
ボルトの取り付け作業を行う場所です。 |
現場 |
長孔
水平方向と垂直方向の長孔の寸法、および調整孔または小さなギャップを定義できます。デフォルト値は 0 mm で、丸孔が作成されます。
| 説明 | |
|---|---|
|
1 |
長孔の垂直寸法。 |
|
2 |
長孔の水平寸法。 |
ボルト セット
選択したチェック ボックスによって、ボルト セットに使用されるコンポーネント オブジェクト (ボルト、ワッシャー、およびナット) が定義されます。
孔のみを作成する場合は、チェック ボックスをすべてオフにします。
既存のコンポーネントのボルト セットを変更するには、[変更の結果] チェック ボックスをオンにし、[変更] をクリックします。
ボルト長を増やす
ボルト長をどれだけ増やすかを指定します。たとえば、塗装でボルト長を増やす必要がある場合に、このオプションを使用します。
[接合ガセット T] タブ
接合ガセットのプロパティと寸法を定義するには、[接合ガセット T] タブを使用します。
部材
| オプション | 説明 | デフォルト |
|---|---|---|
|
接合ガセット T |
プロファイル カタログからプロファイルを選択します。 |
D40 |
|
部材 B |
プロファイル カタログからプロファイルを選択します。 これは、分岐点と接合ガセットの間の鉄筋プロファイルです。 |
|
オプション |
説明 |
デフォルト |
|---|---|---|
|
マーク |
部材マークの頭文字および開始番号。 一部のコンポーネントには別のフィールド行があり、そこに製品マークを入力できます。 |
デフォルトの部材開始番号を定義するには、 の [コンポーネント] 設定で設定します。 |
|
材質 |
材質の等級。 |
デフォルトの材質を定義するには、 で [コンポーネント] 設定を開き、[材質] フィールドで設定します。 |
|
名前 |
図面およびレポートに表示される名前。 |
|
|
[クラス] |
部材クラス番号。 |
|
|
仕上げ |
部材の表面がどのように処理されているかを示します。 |
接合ガセットの作成
| オプション | 説明 | 例 |
|---|---|---|
|
|
接合ガセットは作成されません。 |
|
|
|
接合ガセットが作成されます。 |
|
|
|
接合ガセットが作成されます。 ストッパー部材がブレースに追加されます。圧縮チューブに使用されます。 |
|
|
|
接合ガセットが作成されます。 ストッパー部材が圧縮チューブ内に配置されます。 |
|

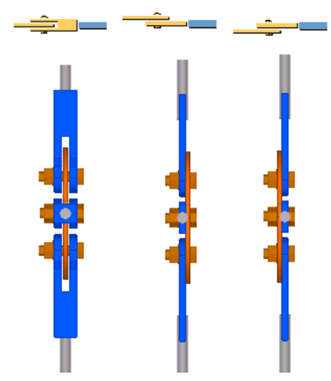

プレートの位置
| オプション | 説明 | 例 |
|---|---|---|
|
|
分岐点のプレートの位置を定義します。 |
|

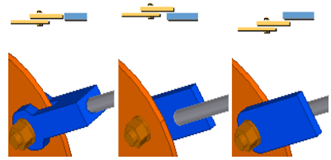

分岐点位置
| オプション | 説明 | 例 |
|---|---|---|
|
|
ブレース鉄筋上の分岐点の位置を定義します。 |
|

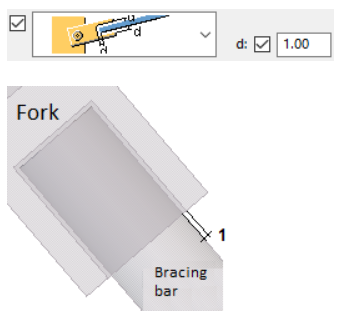

分岐点の開口部
| オプション | 説明 | 例 |
|---|---|---|
|
|
分岐点に開口部を作成するかどうかを選択します。開口部は常に四角形になります。 開口部は、接合ガセットと追加鉄筋ブレースの両方を作成した場合に定義できます。 |
|
|
|
開口部のギャップを指定します。 |
デフォルト値は、1 mm です。
|
寸法
| 説明 | デフォルト | |
|---|---|---|
|
1 |
接合ガセットの追加ブレース鉄筋の重なりを定義します。 |
0 mm |
|
2 |
ブレース鉄筋の重なりを定義します。
|
|
|
3 |
分岐点と接合ガセット間の追加ブレース鉄筋の長さを指定します。 |
300 mm |
|
4 |
接合ガセットの長さを指定します。 |
40 mm |
|
5 |
接合ガセットのブレース鉄筋の重なりを定義します。 |
0 mm |
分岐点で部材 B をカット
ブレース鉄筋が分岐点を通過する場合に分岐点をカットするかどうかを選択します。分岐点カットは、ブレース鉄筋のサイズに合わせて調整されます。
| 例 | 説明 |
|---|---|
|
|
部材 B はカットされます。 |
|
|
部材 B はカットされません。 |
接合ガセット T を副部材に追加
接合ガセットをブレース鉄筋に追加するか、ルース部材としてブレース鉄筋に溶接するかを選択します。
|
|
接合ガセットをブレース鉄筋に追加するには、[はい] を選択します。 |
|
|
接合ガセットをブレース鉄筋に溶接するには、[いいえ] を選択します。 |
追加接合ガセット

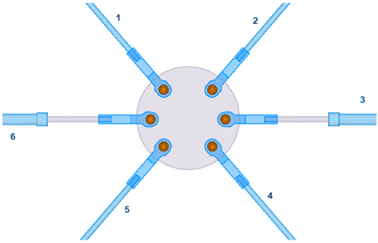

追加追加接合ガセットのプロパティと寸法を定義するには、[追加接合ガセット] タブを使用します。2 種類の接合ガセットを定義できます。複数のブレース鉄筋が接続されている場合は、追加接合ガセットを定義できます。ブレース鉄筋が 1 つしかない場合、[接合ガセット T] タブの設定が接合ガセットに使用されます。
部材
| オプション | 説明 |
|---|---|
|
接合ガセット T |
プロファイル カタログからプロファイルを選択します。 |
|
部材 B |
プロファイル カタログからプロファイルを選択します。 これは、分岐点と接合ガセットの間の鉄筋プロファイルです。 |
| オプション | 説明 |
|---|---|
|
次の接合ガセット番号に適用 |
追加接合ガセットの設定が適用される鉄筋を定義します。複数の鉄筋番号を定義するには、スペースを使用します。
|
|
オプション |
説明 |
デフォルト |
|---|---|---|
|
マーク |
部材マークの頭文字および開始番号。 一部のコンポーネントには別のフィールド行があり、そこに製品マークを入力できます。 |
デフォルトの部材開始番号を定義するには、 の [コンポーネント] 設定で設定します。 |
|
材質 |
材質の等級。 |
デフォルトの材質を定義するには、 で [コンポーネント] 設定を開き、[材質] フィールドで設定します。 |
|
名前 |
図面およびレポートに表示される名前。 |
|
|
[クラス] |
部材クラス番号。 |
|
|
仕上げ |
部材の表面がどのように処理されているかを示します。 |
接合ガセットの作成
| オプション | 説明 |
|---|---|
|
|
接合ガセットは作成されません。 |
|
|
接合ガセットが作成されます。 |
|
|
接合ガセットが作成されます。 ストッパー部材がブレースに追加されます。圧縮チューブに使用されます。 |
|
|
接合ガセットが作成されます。 ストッパー部材が圧縮チューブ内に配置されます。 |
寸法
| 説明 | |
|---|---|
|
1 |
接合ガセットの追加ブレース鉄筋の重なりを定義します。 |
|
2 |
ブレース鉄筋の重なりを定義します。 |
|
3 |
分岐点と接合ガセット間の追加ブレース鉄筋の長さを指定します。 |
|
4 |
接合ガセットの長さを指定します。 |
|
5 |
接合ガセットのブレース鉄筋の重なりを定義します。 |
分岐点で部材 B をカット
ブレース鉄筋が分岐点を通過する場合に分岐点をカットするかどうかを選択します ([はい])。分岐点カットは、ブレース鉄筋のサイズに合わせて調整されます。
接合ガセット T を副部材に追加
接合ガセットをブレース鉄筋に追加するか ([はい])、ルース部材としてブレース鉄筋に溶接するかを選択します。

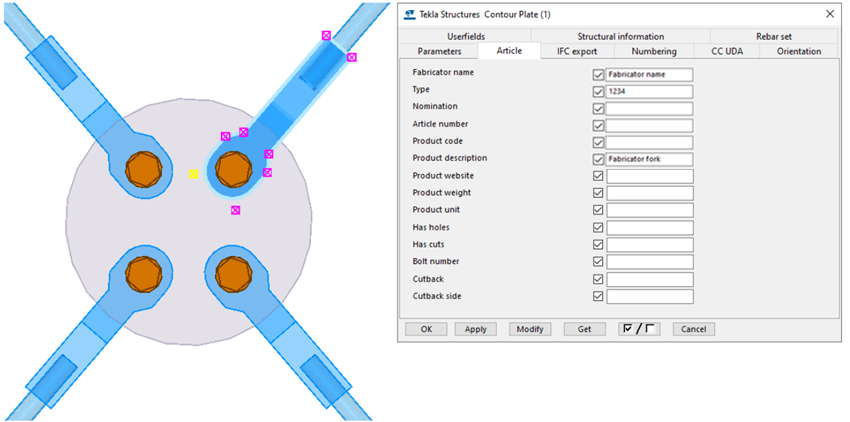

[ユーザー定義情報] タブ

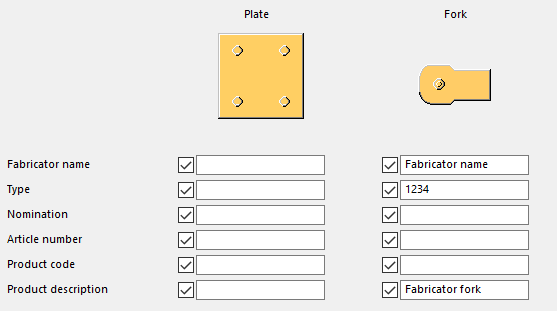

ユーザー定義情報 (UDA) を定義するには、[ユーザー定義情報] タブを使用します。属性は、筋交いガセットと分岐点に書き込まれます。
例
必要なユーザー定義情報を定義します。
[一般] タブ
詳細を確認するには、以下のリンクをクリックしてください。
[解析] タブ
詳細を確認するには、以下のリンクをクリックしてください。
溶接
詳細を確認するには、以下のリンクをクリックしてください。
