筋交いガセット (169)
[筋交いガセット (169)] は、梁または柱にボルト留めまたは溶接されたガセット プレートを使用することで、1 ～ 4 のブレースを梁または柱に接続します。ブレースはガセット プレートにボルト留めされます。
作成されるオブジェクト
-
ガセット プレート
-
カバー プレート
-
ボルト
-
溶接
適用
| 状況 | 説明 |
|---|---|
|
|
ボルト留めされたガセット プレートを使用して接続された 4 つのブレース |
実行前の準備
梁または柱、および 1 ～ 4 のブレースを作成します。
選択順序
-
メイン部材 (梁または柱) を選択します。
-
副部材 1 (最初のブレース) を選択します。
-
残りの副部材 (ブレース) を選択します。
-
マウスの中ボタンをクリックしてコンポーネントを作成します。
部材の識別キー
| 説明 | |
|---|---|
|
1 |
ガセット プレート |
[ピクチャー] タブ
[ピクチャー] タブを使用して、ブレースの位置を定義します。

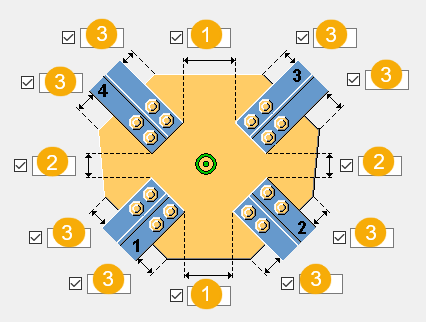

ブレースの位置
| 説明 | |
|---|---|
|
1 |
ブレース間の水平距離 |
|
2 |
ブレースの垂直距離 |
|
3 |
ガセット縁端からのブレース寸法 |
[ガセット] タブ
[ガセット] タブを使用して、ガセット プレートのプロパティと形状、コネクション タイプ、ブレース ノッチを制御します。
プレート
| オプション | 説明 |
|---|---|
|
ガセット |
ガセット プレートの厚さ、幅、および高さ |
|
カバー プレート |
カバー プレートの厚さ |
|
オプション |
説明 |
デフォルト |
|---|---|---|
|
マーク |
部材マークの頭文字および開始番号。 一部のコンポーネントには別のフィールド行があり、そこに製品マークを入力できます。 |
デフォルトの部材開始番号を定義するには、 の [コンポーネント] 設定で設定します。 |
|
材質 |
材質の等級。 |
デフォルトの材質を定義するには、 で [コンポーネント] 設定を開き、[材質] フィールドで設定します。 |
|
名前 |
図面およびレポートに表示される名前。 |
|
|
仕上げ |
部材の表面がどのように処理されているかを示します。 |
ガセット プレートの形状
ガセット プレートの形状を選択します。
ブレース上のガセット プレートの位置
ガセット プレートをブレース上のどこに配置するかを定義します。必要に応じて、ガセット プレートを Z 方向または Y 方向に移動し、ガセット プレートの位置を微調整できます。
| オプション | 説明 |
|---|---|
|
|
デフォルト ガセット プレートはブレースの中央に配置されます。 オートデフォルトにより、このオプションを変更できます。 |
|
|
ガセット プレートはブレースの上フランジに配置されます。 ガセット プレートをブレースの下フランジに配置することを選択することもできます。 |
|
|
ガセット プレートを Z 方向に移動する距離を定義します。 |
ブレースのノッチ
| オプション | 説明 |
|---|---|
|
|
ブレースをノッチ処理するかどうかを選択します。 プレートがブレース フランジと干渉している場合や、中空ブレースに長孔を作成する場合は、ブレースをノッチ処理できます。 最後のオプションでは、ノッチを作成して、ボルトを使用してブレースにプレートを固定します。 |
|
|
|
|
|
ブレースの外縁端からプレートまでの距離を定義します。 |
|
|
ブレースの端点に斜めカットを作成するか、方形のブレース端を作成するかを選択します。 |
[ブレース ボルト 1] タブ
[ボルト 1] タブを使用して、ボルト グループ寸法と最初のブレースのボルト プロパティを定義します。

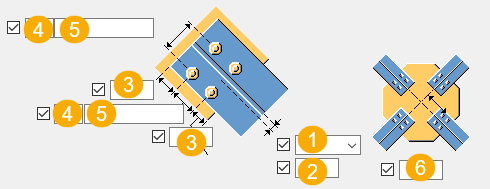

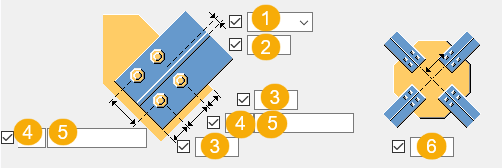

ボルト グループの寸法
| 説明 | |
|---|---|
|
1 |
水平方向のボルト グループ位置の寸法を測定する方法を選択します。
|
|
2 |
水平方向のボルト グループの位置の寸法。 |
|
3 |
ボルト縁端距離。 縁端距離とは、ボルトの中心から部材の端部までの距離です。 |
|
4 |
ボルト本数。 |
|
5 |
ボルト間隔。 ボルト間隔の値はスペースを使用して区切ります。ボルト個々の間隔を示す値を入力します。たとえば、3 つのボルトがある場合は、2 つの間隔値を入力します。 |
|
6 |
ガセットの中心線からのボルト縁端距離。 |
ボルトの基本プロパティ
|
オプション |
説明 |
デフォルト |
|---|---|---|
|
ボルト サイズ |
ボルト径。 |
使用可能なサイズは、ボルト セット カタログに定義されています。 |
|
ボルト セット名 |
コンポーネント内で使用するボルト セット名です。 |
使用可能なボルト セットは、ボルト セット カタログに定義されています。 |
|
呼びに加える値 |
ボルトと孔の間のギャップです。 |
|
|
部材内ネジ |
軸ボルトを使用する場合に、ボルト留め部材の内側にねじ山を収めるかどうかを指定します。 頭なしボルトを使用する場合は無視されます。 |
はい |
|
現場/工場 |
ボルトの取り付け作業を行う場所です。 |
現場 |
長孔
長孔、調整孔、小さな孔を定義できます。
|
オプション |
説明 |
デフォルト |
|---|---|---|
|
1 |
長孔の垂直寸法です。 |
0。丸孔になります。 |
|
2 |
長孔の水平寸法、または調整孔のクリアランスです。 |
0。丸孔になります。 |
|
孔タイプ |
[長孔] では、長孔が作成されます。 [調整孔] では、調整孔が作成されます。 [孔なし] では孔は作成されません。 [テーパー] を選択すると、小さな孔が作成されます。 |
|
|
長孔の回転 |
孔のタイプが [長孔] の場合、このオプションによって長孔の向きが指定されます。 |
|
|
長孔部材 |
長孔が作成される部材。このオプションは、該当するコンポーネントによって異なります。 |
ボルト セット
選択したチェック ボックスによって、ボルト セットに使用されるコンポーネント オブジェクト (ボルト、ワッシャー、およびナット) が定義されます。
孔のみを作成する場合は、チェック ボックスをすべてオフにします。
既存のコンポーネントのボルト セットを変更するには、[変更の結果] チェック ボックスをオンにし、[変更] をクリックします。
ボルト長を増やす
ボルト長をどれだけ増やすかを指定します。たとえば、塗装でボルト長を増やす必要がある場合に、このオプションを使用します。
ボルトの方向
|
オプション |
説明 |
|---|---|
|
|
デフォルト ボルトの方向 1 オートデフォルトにより、このオプションを変更できます。 |
|
|
ボルトの方向 1 |
|
|
ボルトの方向 2 |
千鳥ボルト
|
オプション |
説明 |
|---|---|
|
|
デフォルト 千鳥なし オートデフォルトにより、このオプションを変更できます。 |
|
|
千鳥なし |
|
|
千鳥タイプ 1 |
|
|
千鳥タイプ 2 |
|
|
千鳥タイプ 3 |
|
|
千鳥タイプ 4 |
[ボルト 2] タブ
[ボルト 2] タブを使用して、ボルト グループ寸法と 2 番目のブレースのボルト プロパティを定義します。

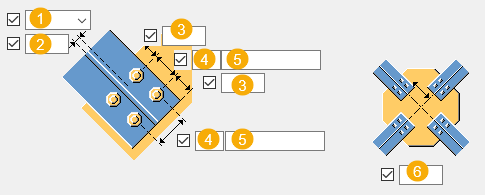

ボルト グループの寸法
| 説明 | |
|---|---|
|
1 |
水平方向のボルト グループ位置の寸法を測定する方法を選択します。
|
|
2 |
水平方向のボルト グループの位置の寸法。 |
|
3 |
ボルト縁端距離。 縁端距離とは、ボルトの中心から部材の端部までの距離です。 |
|
4 |
ボルト本数。 |
|
5 |
ボルト間隔。 ボルト間隔の値はスペースを使用して区切ります。ボルト個々の間隔を示す値を入力します。たとえば、3 つのボルトがある場合は、2 つの間隔値を入力します。 |
|
6 |
ガセットの中心線からのボルト縁端距離。 |
ボルトの基本プロパティ
|
オプション |
説明 |
デフォルト |
|---|---|---|
|
ボルト サイズ |
ボルト径。 |
使用可能なサイズは、ボルト セット カタログに定義されています。 |
|
ボルト セット名 |
コンポーネント内で使用するボルト セット名です。 |
使用可能なボルト セットは、ボルト セット カタログに定義されています。 |
|
呼びに加える値 |
ボルトと孔の間のギャップです。 |
|
|
部材内ネジ |
軸ボルトを使用する場合に、ボルト留め部材の内側にねじ山を収めるかどうかを指定します。 頭なしボルトを使用する場合は無視されます。 |
はい |
|
現場/工場 |
ボルトの取り付け作業を行う場所です。 |
現場 |
ボルトの方向
|
オプション |
説明 |
|---|---|
|
|
デフォルト ボルトの方向 1 オートデフォルトにより、このオプションを変更できます。 |
|
|
ボルトの方向 1 |
|
|
ボルトの方向 2 |
千鳥ボルト
|
オプション |
説明 |
|---|---|
|
|
デフォルト 千鳥なし オートデフォルトにより、このオプションを変更できます。 |
|
|
千鳥なし |
|
|
千鳥タイプ 1 |
|
|
千鳥タイプ 2 |
|
|
千鳥タイプ 3 |
|
|
千鳥タイプ 4 |
ボルト 3
[ボルト 3] タブを使用して、ボルト グループ寸法と 3 番目のブレースのボルト プロパティを定義します。
ボルト グループの寸法
| 説明 | |
|---|---|
|
1 |
水平方向のボルト グループ位置の寸法を測定する方法を選択します。
|
|
2 |
水平方向のボルト グループの位置の寸法。 |
|
3 |
ボルト縁端距離。 縁端距離とは、ボルトの中心から部材の端部までの距離です。 |
|
4 |
ボルト本数。 |
|
5 |
ボルト間隔。 ボルト間隔の値はスペースを使用して区切ります。ボルト個々の間隔を示す値を入力します。たとえば、3 つのボルトがある場合は、2 つの間隔値を入力します。 |
|
6 |
ガセットの中心線からのボルト縁端距離。 |
ボルトの基本プロパティ
|
オプション |
説明 |
デフォルト |
|---|---|---|
|
ボルト サイズ |
ボルト径。 |
使用可能なサイズは、ボルト セット カタログに定義されています。 |
|
ボルト セット名 |
コンポーネント内で使用するボルト セット名です。 |
使用可能なボルト セットは、ボルト セット カタログに定義されています。 |
|
呼びに加える値 |
ボルトと孔の間のギャップです。 |
|
|
部材内ネジ |
軸ボルトを使用する場合に、ボルト留め部材の内側にねじ山を収めるかどうかを指定します。 頭なしボルトを使用する場合は無視されます。 |
はい |
|
現場/工場 |
ボルトの取り付け作業を行う場所です。 |
現場 |
ボルト長を増やす
ボルト長をどれだけ増やすかを指定します。たとえば、塗装でボルト長を増やす必要がある場合に、このオプションを使用します。
ボルトの方向
|
オプション |
説明 |
|---|---|
|
|
デフォルト ボルトの方向 1 オートデフォルトにより、このオプションを変更できます。 |
|
|
ボルトの方向 1 |
|
|
ボルトの方向 2 |
千鳥ボルト
|
オプション |
説明 |
|---|---|
|
|
デフォルト 千鳥なし オートデフォルトにより、このオプションを変更できます。 |
|
|
千鳥なし |
|
|
千鳥タイプ 1 |
|
|
千鳥タイプ 2 |
|
|
千鳥タイプ 3 |
|
|
千鳥タイプ 4 |
[ボルト 4] タブ
[ボルト 4] タブを使用して、ボルト グループ寸法と 4 番目のブレースのボルト プロパティを定義します。
ボルト グループの寸法
| 説明 | |
|---|---|
|
1 |
水平方向のボルト グループ位置の寸法を測定する方法を選択します。
|
|
2 |
水平方向のボルト グループの位置の寸法。 |
|
3 |
ボルト縁端距離。 縁端距離とは、ボルトの中心から部材の端部までの距離です。 |
|
4 |
ボルト本数。 |
|
5 |
ボルト間隔。 ボルト間隔の値はスペースを使用して区切ります。ボルト個々の間隔を示す値を入力します。たとえば、3 つのボルトがある場合は、2 つの間隔値を入力します。 |
|
6 |
ガセットの中心線からのボルト縁端距離。 |
ボルトの基本プロパティ
|
オプション |
説明 |
デフォルト |
|---|---|---|
|
ボルト サイズ |
ボルト径。 |
使用可能なサイズは、ボルト セット カタログに定義されています。 |
|
ボルト セット名 |
コンポーネント内で使用するボルト セット名です。 |
使用可能なボルト セットは、ボルト セット カタログに定義されています。 |
|
呼びに加える値 |
ボルトと孔の間のギャップです。 |
|
|
部材内ネジ |
軸ボルトを使用する場合に、ボルト留め部材の内側にねじ山を収めるかどうかを指定します。 頭なしボルトを使用する場合は無視されます。 |
はい |
|
現場/工場 |
ボルトの取り付け作業を行う場所です。 |
現場 |
ボルト長を増やす
ボルト長をどれだけ増やすかを指定します。たとえば、塗装でボルト長を増やす必要がある場合に、このオプションを使用します。
ボルトの方向
|
オプション |
説明 |
|---|---|
|
|
デフォルト ボルトの方向 1 オートデフォルトにより、このオプションを変更できます。 |
|
|
ボルトの方向 1 |
|
|
ボルトの方向 2 |
千鳥ボルト
|
オプション |
説明 |
|---|---|
|
|
デフォルト 千鳥なし オートデフォルトにより、このオプションを変更できます。 |
|
|
千鳥なし |
|
|
千鳥タイプ 1 |
|
|
千鳥タイプ 2 |
|
|
千鳥タイプ 3 |
|
|
千鳥タイプ 4 |
[一般] タブ
詳細を確認するには、以下のリンクをクリックしてください。
[設計] タブ
詳細を確認するには、以下のリンクをクリックしてください。
[解析] タブ
詳細を確認するには、以下のリンクをクリックしてください。
溶接
詳細を確認するには、以下のリンクをクリックしてください。
