根太-梁、柱 (164)
[根太-梁、柱 (164)] によって、柱、梁、および 2 本の間に継手・仕口が作成されます。シート配置角度、キャップ プレート、およびボルトの位置を定義できます。
作成されるオブジェクト
-
ﾍﾞｱﾘﾝｸﾞﾌﾟﾚｰﾄ
-
スタビライザー プレート
-
ボルト
-
溶接
適用
| 状況 | 説明 |
|---|---|
|
|
ジョイストのフレームをジョイストの梁に柱で接合。 |
選択順序
-
メイン部材 (柱) を選択します。
-
最初の副部材 (梁) を選択します。
-
2 番目の副部材 (梁) を選択します。
-
マウスの中ボタンをクリックしてジョイントを作成します。

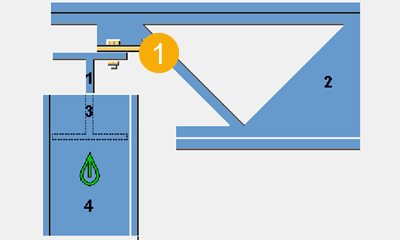

部材の識別キー
| 説明 | |
|---|---|
|
1 |
ﾍﾞｱﾘﾝｸﾞﾌﾟﾚｰﾄ |
[画像] タブ
[画像] タブを使用して、ジョイントの寸法を定義します。

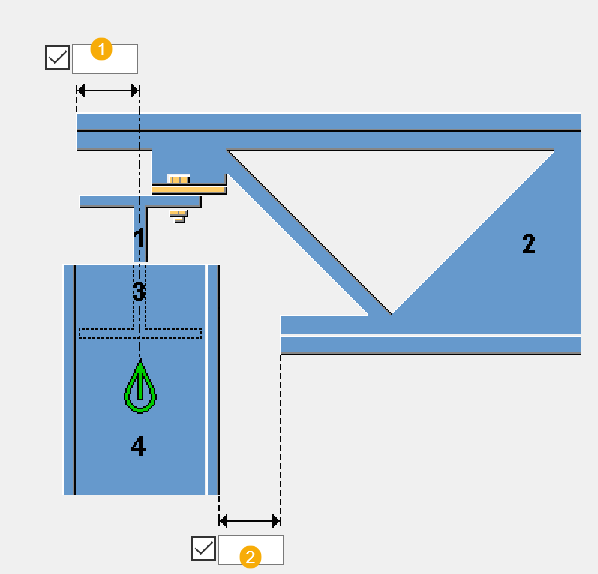

寸法
| 説明 | |
|---|---|
|
1 |
柱の中心線からの上部コードのオフセット |
|
2 |
メイン部材から副部材下部コードまでのカットバック距離 |
[ベアリング プレート] タブ
ベアリング プレートのプロパティ、寸法、および継手・仕口方法を定義するには、 [ベアリングプレート] タブを使用します。
部材
| 部材 | 説明 |
|---|---|
|
ベアリング プレート |
ベアリング プレートの厚さおよび幅 |
寸法
| 説明 | |
|---|---|
|
1 |
メイン部材縁端に対するベアリング プレート縁端寸法 |
|
2 |
メイン部材縁端に対するベアリング プレート内縁端寸法 |
[ボルト] タブ
シート配置角度継手・仕口でボルトのプロパティとボルトの位置を定義するには、[ボルト] タブを使用します。

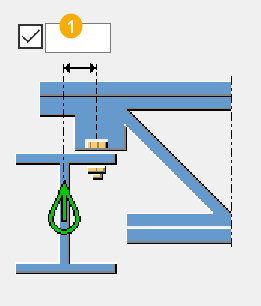

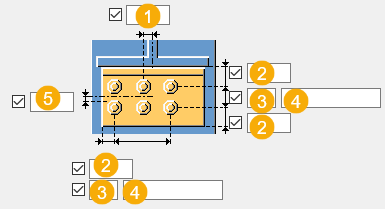

ボルト グループの寸法
| 説明 | |
|---|---|
|
1 |
メイン部材の中心線からボルトの中心線までの距離。 |
|
2 |
ボルト間隔 |
ジョイスト接合方法
| オプション | 説明 |
|---|---|
|
|
デフォルト このメイン部材にボルト留めします。 オートデフォルトにより、このオプションを変更できます。 |
|
|
このメイン部材にボルト留めします。 |
|
|
このメイン部材に溶接接合します。 |
ボルト方向
| オプション | 説明 |
|---|---|
|
|
デフォルト ボルトはメイン部材対して直角に配置されます。 オートデフォルトにより、このオプションを変更できます。 |
|
|
ボルトはメイン部材対して直角に配置されます。 |
|
|
ボルトは、2 本の部材に対して直角に配置されます。 |
ボルトの基本プロパティ
|
オプション |
説明 |
デフォルト |
|---|---|---|
|
ボルト サイズ |
ボルト径。 |
使用可能なサイズは、ボルト セット カタログに定義されています。 |
|
ボルト セット名 |
コンポーネント内で使用するボルト セット名です。 |
使用可能なボルト セットは、ボルト セット カタログに定義されています。 |
|
呼びに加える値 |
ボルトと孔の間のギャップです。 |
|
|
部材内ネジ |
軸ボルトを使用する場合に、ボルト留め部材の内側にねじ山を収めるかどうかを指定します。 頭なしボルトを使用する場合は無視されます。 |
はい |
|
現場/工場 |
ボルトの取り付け作業を行う場所です。 |
現場 |
長孔
長孔、調整孔、小さな孔を定義できます。
|
オプション |
説明 |
デフォルト |
|---|---|---|
|
1 |
長孔の垂直寸法です。 |
0。丸孔になります。 |
|
2 |
長孔の水平寸法、または調整孔のクリアランスです。 |
0。丸孔になります。 |
|
孔タイプ |
[長孔] では、長孔が作成されます。 [調整孔] では、調整孔が作成されます。 [孔なし] では孔は作成されません。 [テーパー] を選択すると、小さな孔が作成されます。 |
|
|
長孔の回転 |
孔のタイプが [長孔] の場合、このオプションによって長孔の向きが指定されます。 |
|
|
長孔部材 |
長孔が作成される部材。このオプションは、該当するコンポーネントによって異なります。 |
ボルト セット
選択したチェック ボックスによって、ボルト セットに使用されるコンポーネント オブジェクト (ボルト、ワッシャー、およびナット) が定義されます。
孔のみを作成する場合は、チェック ボックスをすべてオフにします。
既存のコンポーネントのボルト セットを変更するには、[変更の結果] チェック ボックスをオンにし、[変更] をクリックします。
ボルト長を増やす
ボルト長をどれだけ増やすかを指定します。たとえば、塗装でボルト長を増やす必要がある場合に、このオプションを使用します。
スタビライザー タブ
スタビライザーの作成、プロパティ、位置を定義するには、[スタビライザー] タブを使用します。
部材
| オプション | 説明 |
|---|---|
|
プレート |
スタビライザー プレートの厚さ、幅、および高さ |
|
角度 |
プロファイル カタログからプロファイルを選択します。 |
|
オプション |
説明 |
デフォルト |
|---|---|---|
|
マーク |
部材マークの頭文字および開始番号。 一部のコンポーネントには別のフィールド行があり、そこに製品マークを入力できます。 |
デフォルトの部材開始番号を定義するには、 の [コンポーネント] 設定で設定します。 |
|
材質 |
材質の等級。 |
デフォルトの材質を定義するには、 で [コンポーネント] 設定を開き、[材質] フィールドで設定します。 |
|
名前 |
図面およびレポートに表示される名前。 |
スタビライザーの作成
| オプション | 説明 |
|---|---|
|
|
デフォルト スタビライザーは作成されません。 オートデフォルトにより、このオプションを変更できます。 |
|
|
スタビライザーは作成されません。 |
|
|
スタビライザーはプレートとして作成されます。 |
|
|
スタビライザーはシート配置角度として作成されます。 |

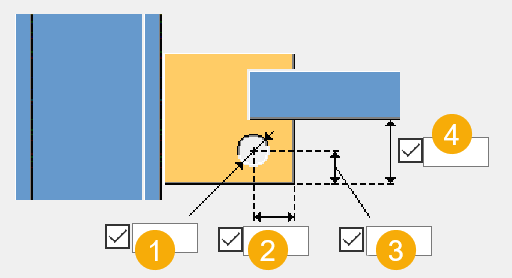

スタビライザー プレートの寸法
| 説明 | デフォルト | |
|---|---|---|
|
1 |
孔径 |
13/16" |
|
2 |
スタビライザー プレート縁端から孔の中心までの水平寸法 |
1.5 X 孔径 |
|
3 |
スタビライザー プレート縁端から孔の中心までの垂直寸法 |
3 |
|
4 |
ジョイスト下部コードからスタビライザー プレート下部までの垂直寸法 |
1.5 X 孔径 |
スタビライザー継手・仕口タイプ
| オプション | 説明 |
|---|---|
|
|
デフォルト スタビライザー プレートとジョイスト間の継手・仕口はありません。 オートデフォルトにより、このオプションを変更できます。 |
|
|
スタビライザー プレートとジョイスト間の継手・仕口はありません。 |
|
|
スタビライザー プレートがジョイストに溶接接合されます。 |
|
|
スタビライザー プレートがジョイストにボルト接合されます。 |
|
|
スタビライザー プレートがジョイストにボルト接合され、溶接接合されます。 |
スタビライザー方向
| オプション | 説明 |
|---|---|
|
|
デフォルト スタビライザー プレートは、傾斜したジョイストに合わせます。 オートデフォルトにより、このオプションを変更できます。 |
|
|
スタビライザー プレートは、傾斜したジョイストに合わせます。 |
|
|
メイン部材に対して直角にスタビライザー プレートが作成されます。 |

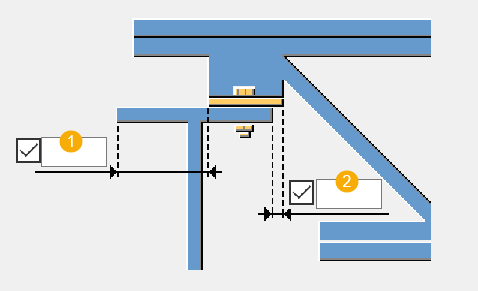

シート配置角度寸法
| 説明 | |
|---|---|
|
1 |
シート配置角度の水平オフセット |
|
2 |
シート配置角度の垂直オフセット |
| 説明 | ||
|---|---|---|
|
1 |
シート配置角度の水平オフセット |
|
|
2 |
シート配置角度の長さ |
スタビライザーを柱にボルト接合した場合:joints.def [ファイル] + [2-1/4"] で指定されたボルトピッチ (これにより、3/4" 径ボルトの正しい角度が付けられます。 柱に溶接されたスタビライザーの場合:ジョイストの幅 |
シート アングルの方向
| オプション | 説明 |
|---|---|
|
|
デフォルト シート配置角度の最長の脚は水平です。 オートデフォルトにより、このオプションを変更できます。 |
|
|
シート配置角度の最長の脚は水平です。 |
|
|
シート配置角度の最長の脚は垂直です。 |
柱へのシート
| オプション | 説明 |
|---|---|
|
|
デフォルト シートはメイン部材に溶接接合します。 オートデフォルトにより、このオプションを変更できます。 |
|
|
シートはメイン部材に溶接接合します。 |
|
|
シートはメイン部材にボルト接合します。 |
|
|
シートはボルト接合され、メイン部材に溶接接合されます。 |
シートからジョイスト
| オプション | 説明 |
|---|---|
|
|
デフォルト シートとジョイストの間に継手・仕口はありません。 オートデフォルトにより、このオプションを変更できます。 |
|
|
シートとジョイストの間に継手・仕口はありません。 |
|
|
シートはジョイストに溶接接合されます。 |
|
|
シートはジョイストにボルト接合されます。 |
|
|
シートはジョイストにボルト接合され、溶接接合されます。 |
[スタビライザー アングル ボルト] タブ
ボルト グループの寸法とスタビライザー アングル ボルトのプロパティを定義するには、[スタビライザー アングル ボルト] タブを使用します。[スタビライザー] タブで、シート配置角度としてスタビライザーが作成されている場合、このタブの設定は両方の角度に影響します。スタビライザーがプレートとして作成されている場合、設定はメイン部材クリップ アングルにのみ影響します。
ボルト グループの寸法
| 説明 | |
|---|---|
|
1 |
水平方向のボルト グループの位置の寸法。 |
|
2 |
ボルト縁端距離。 縁端距離とは、ボルトの中心から部材の端部までの距離です。 |
|
3 |
ボルト本数。 |
|
4 |
ボルト間隔。 ボルト間隔の値はスペースを使用して区切ります。ボルト個々の間隔を示す値を入力します。たとえば、3 つのボルトがある場合は、2 つの間隔値を入力します。 |
|
5 |
垂直方向のボルト グループの位置の寸法。 |
|
オプション |
説明 |
デフォルト |
|---|---|---|
|
ボルト サイズ |
ボルト径。 |
使用可能なサイズは、ボルト セット カタログに定義されています。 |
|
ボルト セット名 |
コンポーネント内で使用するボルト セット名です。 |
使用可能なボルト セットは、ボルト セット カタログに定義されています。 |
|
呼びに加える値 |
ボルトと孔の間のギャップです。 |
|
|
部材内ネジ |
軸ボルトを使用する場合に、ボルト留め部材の内側にねじ山を収めるかどうかを指定します。 頭なしボルトを使用する場合は無視されます。 |
はい |
|
現場/工場 |
ボルトの取り付け作業を行う場所です。 |
現場 |
[スタビライザー プレート ボルト] タブ
スタビライザーのプレート ボルトの位置とプロパティを定義するには、[スタビライザー プレート ボルト] タブを使用します。

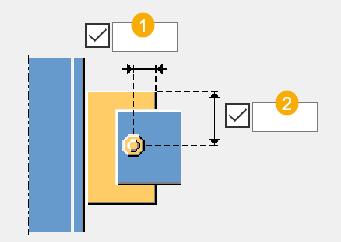

ボルト位置
| 説明 | デフォルト | |
|---|---|---|
|
1 |
水平方向のボルト縁端距離 |
1-1/2" |
|
2 |
垂直方向のボルト縁端距離 |
プレートの垂直方向の中点 |
ボルトの基本プロパティ
|
オプション |
説明 |
デフォルト |
|---|---|---|
|
ボルト サイズ |
ボルト径。 |
使用可能なサイズは、ボルト セット カタログに定義されています。 |
|
ボルト セット名 |
コンポーネント内で使用するボルト セット名です。 |
使用可能なボルト セットは、ボルト セット カタログに定義されています。 |
|
呼びに加える値 |
ボルトと孔の間のギャップです。 |
|
|
部材内ネジ |
軸ボルトを使用する場合に、ボルト留め部材の内側にねじ山を収めるかどうかを指定します。 頭なしボルトを使用する場合は無視されます。 |
はい |
|
現場/工場 |
ボルトの取り付け作業を行う場所です。 |
現場 |
[一般] タブ
詳細を確認するには、以下のリンクをクリックしてください。
[設計] タブ
詳細を確認するには、以下のリンクをクリックしてください。
[解析] タブ
詳細を確認するには、以下のリンクをクリックしてください。
溶接
詳細を確認するには、以下のリンクをクリックしてください。
