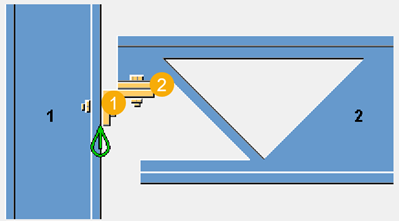

シート プロファイル

プロファイル カタログからプロファイルを選択します。

水平プレート

水平プレートの厚さと幅。

垂直プレート

垂直プレートの厚さおよび高さ

デフォルト

シート配置角度が作成されます。最も長い脚は、このジョイストに沿って配置されます。

オートデフォルトにより、このオプションを変更できます。

シート配置角度が作成されます。最も長い脚は、このジョイストに沿って配置されます。

シート配置角度が作成されます。最長の脚がメイン部材に揃えられます。

T プロファイルが作成されます。

ビルドアップ T が作成されます。

ビルドアップ T の作成を選択した場合、水平および垂直プレートの寸法とプロパティを定義できます。

垂直プレートの角処理を定義できます。

デフォルト

内側の角処理は作成されません。

オートデフォルトにより、このオプションを変更できます。

内側の角処理は作成されません。

内側の角処理は、ラインの角処理として作成されます。

1 垂直方向の角処理寸法

2 水平方向の角処理寸法

内側の角処理は、凸面の角処理として作成されます。

1 角処理の半径

内側の角処理は、凹面の角処理として作成されます。

1 角処理の半径

外側の角処理寸法

1 水平方向の角処理寸法

2 垂直方向の角処理寸法

デフォルト

シートは、メイン部材ウェブに接合されています。

オートデフォルトにより、このオプションを変更できます。

シートは、メイン部材ウェブに接合されています。

シートは、メイン部材フランジに接合されています。

デフォルト

ボルトはメイン部材に揃えられます。

オートデフォルトにより、このオプションを変更できます。

ボルトはメイン部材に揃えられます。

ボルトは、このジョイストに揃えられます。

1

水平プレートの長さ

2

メイン部材からの寸法のオフセット

デフォルト

水平プレートがメイン部材に垂直に配置されます。

オートデフォルトにより、このオプションを変更できます。

水平プレートがメイン部材に垂直に配置されます。

水平プレートはジョイストに垂直に配置されます。

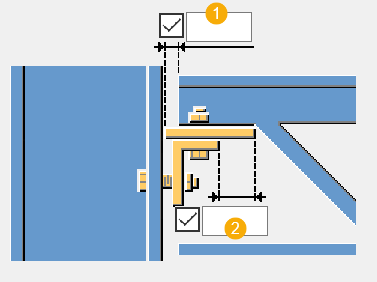

1

メイン部材縁端からシート配置角度までの水平オフセット

1

シート配置角度の水平オフセット

2

シート配置角度の長さ

デフォルト

シートはメイン部材に溶接接合します。

オートデフォルトにより、このオプションを変更できます。

シートはメイン部材に溶接接合します。

シートはメイン部材にボルト接合します。

シートは溶接接合され、メイン部材にボルト接合されます。

デフォルト

シートとジョイストの間に継手・仕口はありません。

オートデフォルトにより、このオプションを変更できます。

シートとジョイストの間に継手・仕口はありません。

シートはジョイストに溶接接合されます。

シートはジョイストにボルト接合されます。

シートはジョイストに溶接接合され、ボルト接合されます。

ｽﾁﾌﾅｰ

スチフナーの厚さ、幅、および高さ

デフォルト

スチフナーはシートに配置されません。

オートデフォルトにより、このオプションを変更できます。

スチフナーはシートに配置されません。

スチフナーは中央に配置されます。

両側にスチフナーが配置されます。

スチフナーは右側に配置されます。

スチフナーは左側に配置されます。

スチフナーは、右側と中央に配置されます。

スチフナーは、左側と中央に配置されます。

スチフナーは、左側と中央に配置されます。

デフォルト

長方形のスチフナー

オートデフォルトにより、このオプションを変更できます。

長方形のスチフナー

三角形のスチフナー

1

水平オフセット寸法

2

垂直オフセット寸法

1

垂直方向の角処理寸法

2

水平方向の角処理寸法

ベアリング プレート

ベアリング プレートの厚さおよび幅

1

副部材の縁端からベアリング プレートの縁端までの寸法

2

シート配置角度縁端に対するベアリング プレート寸法

プレート

スタビライザー プレートの厚さ、幅、および高さ

角度

プロファイル カタログからプロファイルを選択します。

デフォルト

スタビライザーは作成されません。

オートデフォルトにより、このオプションを変更できます。

スタビライザーは作成されません。

スタビライザーはプレートとして作成されます。

スタビライザーはシート配置角度として作成されます。

1

孔径

13/16"

2

スタビライザー プレート縁端から孔の中心までの水平寸法

1.5 X 孔径

3

スタビライザー プレート縁端から孔の中心までの垂直寸法

3"

4

ジョイスト下部コードからスタビライザー プレート下部までの垂直寸法

1.5 X 孔径

デフォルト

スタビライザー プレートとジョイスト間の継手・仕口はありません。

オートデフォルトにより、このオプションを変更できます。

スタビライザー プレートとジョイスト間の継手・仕口はありません。

スタビライザー プレートがジョイストに溶接接合されます。

スタビライザー プレートがジョイストにボルト接合されます。

スタビライザー プレートがジョイストにボルト接合され、溶接接合されます。

デフォルト

スタビライザー プレートは、傾斜したジョイストに合わせます。

オートデフォルトにより、このオプションを変更できます。

スタビライザー プレートは、傾斜したジョイストに合わせます。

メイン部材に対して直角にスタビライザー プレートが作成されます。

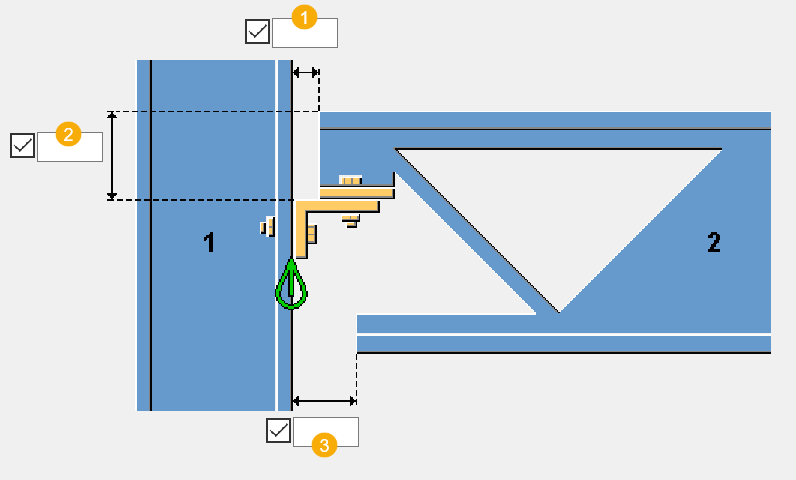

1

シート配置角度の水平オフセット

2

シート配置角度の垂直オフセット

1

シート配置角度の水平オフセット

2

シート配置角度の長さ

スタビライザーを柱にボルト接合した場合:joints.def [ファイル] + [2-1/4"] で指定されたボルトピッチ (これにより、3/4" 径ボルトの正しい角度が付けられます。

柱に溶接されたスタビライザーの場合:ジョイストの幅

デフォルト

シート配置角度の最長の脚は水平です。

オートデフォルトにより、このオプションを変更できます。

シート配置角度の最長の脚は水平です。

シート配置角度の最長の脚は垂直です。

デフォルト

シートはメイン部材に溶接接合します。

オートデフォルトにより、このオプションを変更できます。

シートはメイン部材に溶接接合します。

シートはメイン部材にボルト接合します。

シートはボルト接合され、メイン部材に溶接接合されます。

デフォルト

シートとジョイストの間に継手・仕口はありません。

オートデフォルトにより、このオプションを変更できます。

シートとジョイストの間に継手・仕口はありません。

シートはジョイストに溶接接合されます。

シートはジョイストにボルト接合されます。

シートはジョイストにボルト接合され、溶接接合されます。

デフォルト

ボルトはメイン部材対して直角に配置されます。

オートデフォルトにより、このオプションを変更できます。

ボルトはメイン部材対して直角に配置されます。

ボルトは、2 本の部材に対して直角に配置されます。

1

水平方向のボルト グループの位置の寸法。

2

ボルト縁端距離。

縁端距離とは、ボルトの中心から部材の端部までの距離です。

3

ボルト本数。

4

ボルト間隔。

ボルト間隔の値はスペースを使用して区切ります。ボルト個々の間隔を示す値を入力します。たとえば、3 つのボルトがある場合は、2 つの間隔値を入力します。

5

垂直方向のボルト グループの位置の寸法。

デフォルト

ボルトはメイン部材対して直角に配置されます。

オートデフォルトにより、このオプションを変更できます。

ボルトはメイン部材対して直角に配置されます。

ボルトは、2 本の部材に対して直角に配置されます。

1

水平方向のボルト縁端距離

1-1/2"

2

垂直方向のボルト縁端距離

プレートの垂直方向の中点
