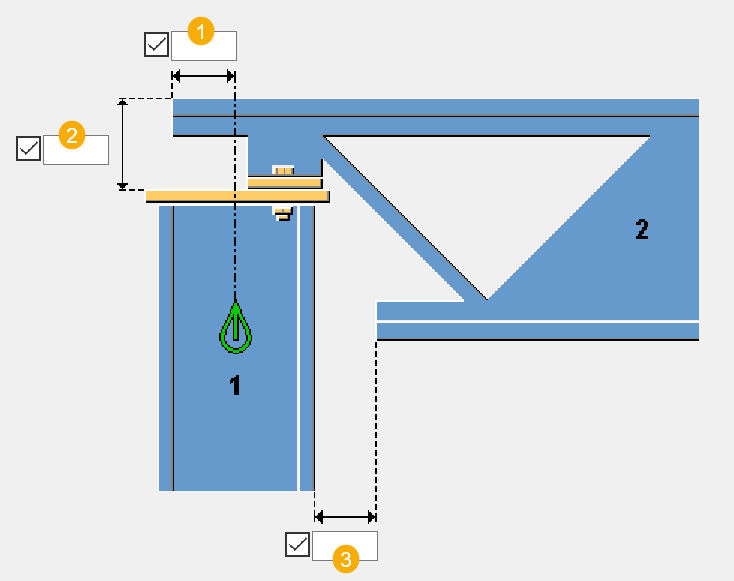

1

メイン部材中心線からの上部コードのオフセット

0

2

キャップ プレートの上面からジョイスト上面への垂直寸法

2-1/2"

3

メイン部材フランジからの下部コードへのカットバック距離

1"

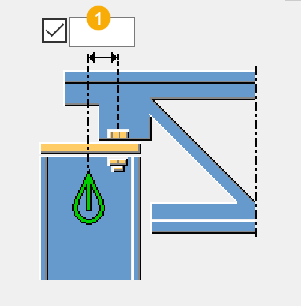

1

メイン部材の中心線からボルトの中心線までの距離。

I 形鋼柱:1/2 メイン部材ウェブの厚さ + ボルト径の 1-1/2 倍

チューブ鉄骨柱:1/2 柱の幅または長さ (方向によって異なります) + 1-1/2 "

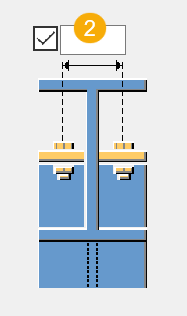

2

ボルト間隔

4"

デフォルト

このメイン部材にボルト留めします。

オートデフォルトにより、このオプションを変更できます。

このメイン部材にボルト留めします。

このメイン部材に溶接接合します。

デフォルト

ジョイスト対して直角になるボルトが作成されます。

オートデフォルトにより、このオプションを変更できます。

キャップ プレートに対して直角になるボルトが作成されます。

ジョイスト対して直角になるボルトが作成されます。

デフォルト

ボルトはメイン部材対して直角に配置されます。

オートデフォルトにより、このオプションを変更できます。

ボルトはメイン部材対して直角に配置されます。

ボルトは、2 本の部材に対して直角に配置されます。

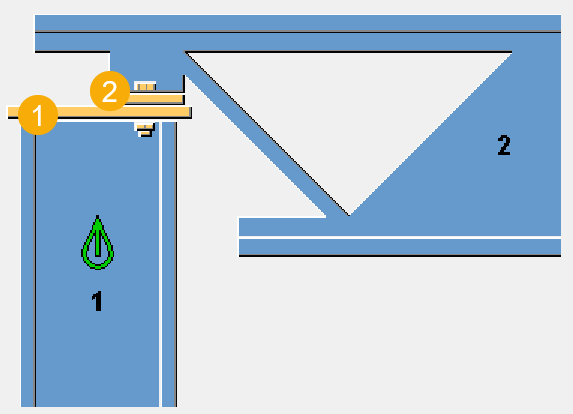

プレート

キャップ プレートの厚さ、幅、および高さ

厚さ: ¼”

デフォルトでは、プレートは [正方形]、プレートの両側の両側は等しくなります (柱の幅または柱の高さの最大値) + 2 X 3")。このため、デフォルトのプレートは ¼" X プレート側の X プレート側です。

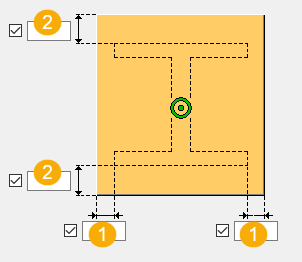

スチフナー

スチフナーの厚さ、幅、および高さ

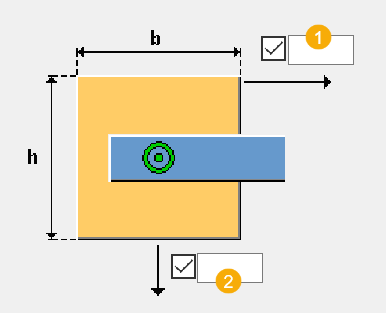

1

メイン部材からの水平オフセット

2

メイン部材からの垂直オフセット

1

メイン部材縁端からの水平オフセット

2

メイン部材縁端からの垂直オフセット

デフォルト

キャップ プレートの方向は、斜めのジョイストに一致します。

オートデフォルトにより、このオプションを変更できます。

キャップ プレートの方向は、斜めのジョイストに一致します。

キャップ プレートは、メイン部材に対して直角になります。

デフォルト

キャップ プレートは、傾斜したジョイストに合わせます。

オートデフォルトにより、このオプションを変更できます。

キャップ プレートは、傾斜したジョイストに合わせます。

キャップ プレートは、メイン部材の上部に平坦に配置されます。

デフォルト

内側の角処理は作成されません。

オートデフォルトにより、このオプションを変更できます。

内側の角処理は作成されません。

内側の角処理は、ラインの角処理として作成されます。

1 垂直方向の角処理寸法

2 水平方向の角処理寸法

内側の角処理は、凸面の角処理として作成されます。

1 角処理の半径

内側の角処理は、凹面の角処理として作成されます。

1 角処理の半径

1 水平方向の角処理寸法

2 垂直方向の角処理寸法

ベアリング プレート

ベアリング プレートの厚さおよび幅

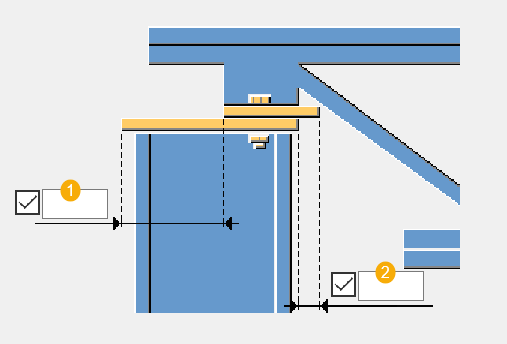

1

スタビライザー プレート縁端からのベアリングプレート縁端寸法

2

メイン部材フランジからのベアリング プレート縁端寸法

プレート

プレートの厚さ、幅、および高さ

角度

プロファイル カタログからプロファイルを選択します。

デフォルト

スタビライザーは作成されません。

オートデフォルトにより、このオプションを変更できます。

スタビライザーは作成されません。

スタビライザーはプレートとして作成されます。

スタビライザーはシート配置角度として作成されます。

1

ケーブル孔径

13/16"

2

スタビライザー プレート縁端から孔の中心までの水平寸法

1.5 X 孔径

3

スタビライザー プレート縁端から孔の中心までの垂直寸法

1.5 X 孔径

4

ジョイスト下部コードからスタビライザー プレート下部までの垂直寸法

3"

デフォルト

スタビライザー プレートとジョイスト間の継手・仕口はありません。

オートデフォルトにより、このオプションを変更できます。

スタビライザー プレートとジョイスト間の継手・仕口はありません。

スタビライザー プレートがジョイストに溶接接合されます。

スタビライザー プレートがジョイストにボルト接合されます。

スタビライザー プレートがジョイストにボルト接合され、溶接接合されます。

デフォルト

スタビライザー プレートは、傾斜したジョイストに合わせます。

オートデフォルトにより、このオプションを変更できます。

スタビライザー プレートは、傾斜したジョイストに合わせます。

メイン部材に対して直角にスタビライザー プレートが作成されます。

1

シート配置角度の水平オフセット

2

シート配置角度の垂直オフセット

1

シート配置角度の水平オフセット

0

2

シート配置角度の長さ

スタビライザーを柱にボルト接合した場合:joints.def [ファイル] + [2-1/4] で指定されたボルトピッチ/勾配 (これにより、3/4" 径ボルトの正しい角度が付けられます。

柱に溶接されたスタビライザーの場合:ジョイストの幅

デフォルト

シート配置角度の最長の脚は水平です。

オートデフォルトにより、このオプションを変更できます。

シート配置角度の最長の脚は水平です。

シート配置角度の最長の脚は垂直です。

デフォルト

シートはメイン部材に溶接接合します。

オートデフォルトにより、このオプションを変更できます。

シートはメイン部材に溶接接合します。

シートはメイン部材にボルト接合します。

シートはボルト接合され、メイン部材に溶接接合されます。

デフォルト

シートとジョイストの間に継手・仕口はありません。

オートデフォルトにより、このオプションを変更できます。

シートとジョイストの間に継手・仕口はありません。

シートはジョイストに溶接接合されます。

シートはジョイストにボルト接合され、溶接接合されます。
