2L スプライス (152)
[2L スプライス (152)] では、溶接およびボルト留めされた L プロファイルの角度を使用して、梁が梁に、または柱が柱に接続されます。
作成されるオブジェクト
-
L プロファイル (角度)
-
フランジ プレート
-
ボルト
-
溶接
適用
| 状況 | 説明 |
|---|---|
|
|
溶接およびボルト留めされた L プロファイルの角度を使用して梁に接続された梁。 |
選択順序
-
メイン部材を選択します。
-
副部材を選択します。
副部材を選択すると、ジョイントが自動的に作成されます。

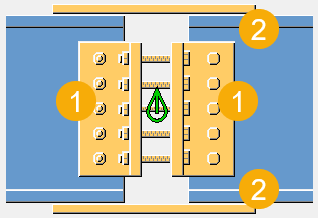

部材の識別キー
| 説明 | |
|---|---|
|
1 |
L プロファイルの角度 |
|
2 |
フランジ プレート |
[画像] タブ
ジョイントの寸法、フィッティング タイプ、アングル方向を定義するには、[ピクチャー] タブを使用します。

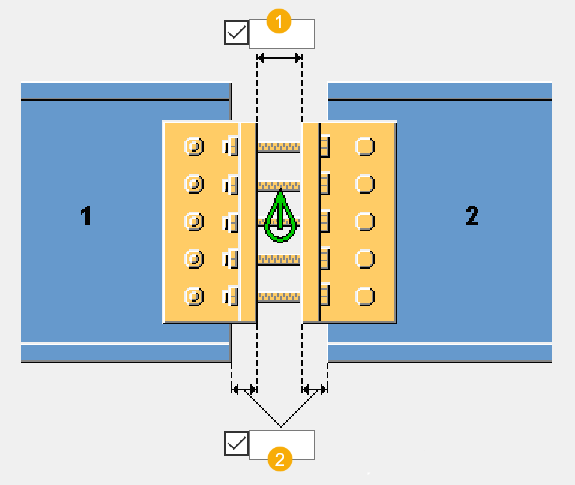

寸法
| 説明 | |
|---|---|
|
1 |
Lプロファイル角度間の距離。 |
|
2 |
梁縁端からの L プロファイル角度の縁端ま距離。 |
メイン部材のフィッティングタイプ
| オプション | 説明 |
|---|---|
|
|
デフォルト 四角形フィッティング オートデフォルトにより、このオプションを変更できます。 |
|
|
自動 四角形フィッティング |
|
|
四角形 メイン部材の端部を垂直に角切りします。 |
|
|
斜 メイン部材の端部を垂直に斜め切りします。 |
|
|
ジョイント メイン部材の端部をジョイント シンボルに対して垂直にカットします。 |
副部材のフィッティングタイプ
| オプション | 説明 |
|---|---|
|
|
デフォルト 四角形フィッティング オートデフォルトにより、このオプションを変更できます。 |
|
|
自動 四角形フィッティング |
|
|
四角形 メイン部材の端部を垂直に角切りします。 |
|
|
斜 メイン部材の端部を垂直に斜め切りします。 |
|
|
メイン部材の端部をジョイント シンボルに対して垂直にカットします。 |
角度の方向
| オプション | 説明 |
|---|---|
|
|
デフォルト 副部材に合わせて調整された角度。 オートデフォルトにより、このオプションを変更できます。 |
|
|
副部材に合わせて調整された角度。 |
|
|
メイン部材に合わせて調整された角度。 |
|
|
ジョイント シンボルに合わせて調整された角度。 |
[部材] タブ
部材プロパティを定義するには、[部材] タブを使用します。
部材
| オプション | 説明 |
|---|---|
|
2次側L、 1次側L |
プロファイル カタログからプロファイルを選択します。 |
|
[上フランジ プレート]、[下フランジ プレート] |
上下フランジプレートの厚さと幅。 厚さを入力してプレートを作成します。 |
|
オプション |
説明 |
デフォルト |
|---|---|---|
|
マーク |
部材マークの頭文字および開始番号。 一部のコンポーネントには別のフィールド行があり、そこに製品マークを入力できます。 |
デフォルトの部材開始番号を定義するには、 の [コンポーネント] 設定で設定します。 |
|
材質 |
材質の等級。 |
デフォルトの材質を定義するには、 で [コンポーネント] 設定を開き、[材質] フィールドで設定します。 |
|
名前 |
図面およびレポートに表示される名前。 |
|
|
仕上げ |
部材の表面がどのように処理されているかを示します。 |
[ボルト] タブ
副部材とメイン部材のボルトのボルトグループ寸法とボルトプロパティを定義するには、 ボルト タブを使用します。

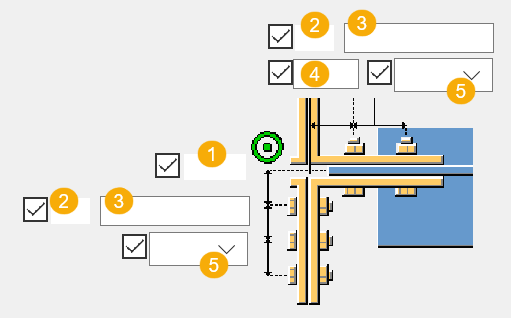

ボルトグループの寸法
| 説明 | |
|---|---|
|
1 |
垂直方向のボルト グループの位置の寸法。 |
|
2 |
ボルト本数。 |
|
3 |
ボルト間隔。 ボルト間隔の値はスペースを使用して区切ります。ボルト個々の間隔を示す値を入力します。たとえば、3 つのボルトがある場合は、2 つの間隔値を入力します。 |
|
4 |
ボルト縁端距離。 縁端距離とは、ボルトの中心から部材の端部までの距離です。 |

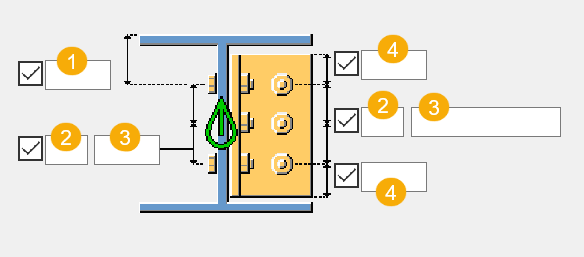

| 説明 | |
|---|---|
|
1 |
水平方向のボルト グループの位置の寸法。 |
|
2 |
ボルト本数。 |
|
3 |
ボルト間隔。 ボルト間隔の値はスペースを使用して区切ります。ボルト個々の間隔を示す値を入力します。たとえば、3 つのボルトがある場合は、2 つの間隔値を入力します。 |
|
4 |
ボルト縁端距離。 縁端距離とは、ボルトの中心から部材の端部までの距離です。 |
|
5 |
ボルトの取り付け作業を行う場所です。 |
ボルトの基本プロパティ
|
オプション |
説明 |
デフォルト |
|---|---|---|
|
ボルト サイズ |
ボルト径。 |
使用可能なサイズは、ボルト セット カタログに定義されています。 |
|
ボルト セット名 |
コンポーネント内で使用するボルト セット名です。 |
使用可能なボルト セットは、ボルト セット カタログに定義されています。 |
|
呼びに加える値 |
ボルトと孔の間のギャップです。 |
|
|
部材内ネジ |
軸ボルトを使用する場合に、ボルト留め部材の内側にねじ山を収めるかどうかを指定します。 頭なしボルトを使用する場合は無視されます。 |
はい |
長孔
長孔、調整孔、小さな孔を定義できます。
|
オプション |
説明 |
デフォルト |
|---|---|---|
|
1 |
長孔の垂直寸法です。 |
0。丸孔になります。 |
|
2 |
長孔の水平寸法、または調整孔のクリアランスです。 |
0。丸孔になります。 |
|
孔タイプ |
[長孔] では、長孔が作成されます。 [調整孔] では、調整孔が作成されます。 [孔なし] では孔は作成されません。 [テーパー] を選択すると、小さな孔が作成されます。 |
|
|
長孔の回転 |
孔のタイプが [長孔] の場合、このオプションによって長孔の向きが指定されます。 |
|
|
長孔部材 |
長孔が作成される部材。このオプションは、該当するコンポーネントによって異なります。 |
ボルト セット
選択したチェック ボックスによって、ボルト セットに使用されるコンポーネント オブジェクト (ボルト、ワッシャー、およびナット) が定義されます。
孔のみを作成する場合は、チェック ボックスをすべてオフにします。
既存のコンポーネントのボルト セットを変更するには、[変更の結果] チェック ボックスをオンにし、[変更] をクリックします。
ボルト長を増やす
ボルト長をどれだけ増やすかを指定します。たとえば、塗装でボルト長を増やす必要がある場合に、このオプションを使用します。
[パラメータ] タブ
フランジプレートの重なりの寸法、角度の方向、および位置を定義するには、 パラメータ タブを使用します。

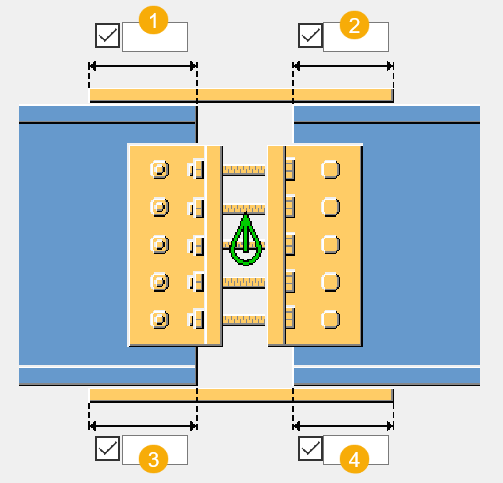

フランジプレートの重なり
| 説明 | |
|---|---|
|
1 |
メイン部材の上部プレートの重なり。 |
|
2 |
副部材の上部プレートの重なり。 |
|
3 |
下部プレートがメイン部材上で重なっています。 |
|
4 |
下部プレートが副部材上で重なっています。 |
メイン部材の角度
| オプション | 説明 |
|---|---|
|
|
デフォルト アングルの最長脚は梁ウェブに対して垂直になります。 オートデフォルトにより、このオプションを変更できます。 |
|
|
アングルの最長脚は梁ウェブに対して垂直になります。 |
|
|
アングルの最長脚は梁ウェブと平行になります。 |
副部材の角度
| オプション | 説明 |
|---|---|
|
|
デフォルト アングルの最長脚は梁ウェブに対して垂直になります。 オートデフォルトにより、このオプションを変更できます。 |
|
|
アングルの最長脚は梁ウェブに対して垂直になります。 |
|
|
アングルの最長脚は梁ウェブと平行になります。 |
角度位置
| オプション | 説明 |
|---|---|
|
|
デフォルト 角度は、ジョイントの向う側と手前側に配置されます。 オートデフォルトにより、このオプションを変更できます。 |
|
|
角度は、ジョイントの向う側と手前側に配置されます。 |
|
|
角度は、ジョイントの手前側に配置されます。 |
|
|
角度は、ジョイントの向う側に配置されます。 |
