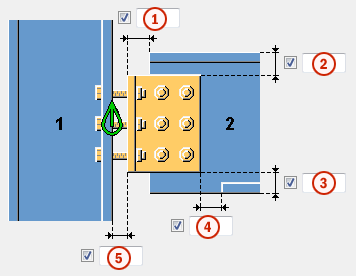

1

副部材の部材許容範囲。

カットは、クリップアングルの端部を始点として定義されます。

20 mm

2

副梁の上面からのクリップアングル上部の縁端距離。

アングルの上端位置により、クリップ アングルの高さが変わります。

正の値を入力すると、上端の位置が梁の中心に近づくため、クリップ アングル サイズが小さくなります。負の値を入力すると、クリップ アングル サイズが大きくなります。

値を入力しない場合、ボルト距離とボルト縁端距離によりクリップ アングルのサイズが定義されます。

3

副梁の下面からクリップアングルの下端までの距離。

アングルの下端位置によって、クリップアングルの高さが変わります。

正の値を入力すると、上端の位置が梁の中心に近づくため、クリップ アングル サイズが小さくなります。負の値を入力すると、クリップ アングル サイズが大きくなります。

値を入力しない場合、ボルト距離とボルト縁端距離によりクリップ アングルのサイズが定義されます。

4

副部材フランジに対して行われるストリップのサイズ。

フランジのカット位置は、クリップ アングルの端部を始点として定義されます。

クリップ アングルがフランジと交差する場合、そのフランジは自動的に切り取られます。

10 mm

5

メイン部材とクリップ アングルの間のギャップを定義します。

0

デフォルト

フランジ カット

オートデフォルトにより、このオプションを変更できます。

ノッチ

クリップアングルがフランジと重なる場合に、副部材の梁の下部がノッチ処理されます。

ノッチの半径と高さを入力します。

フランジ カット

クリップアングルが副部材の梁フランジと重なる場合に、その副部材の梁フランジのクリップアングルと同じ側がカットされます。

自動

副部材の傾斜が 10° 未満のときは、梁端部が直角にカットされます。それ以外の場合は、梁端部が斜めにカットされます。

プロファイルNS

プロファイル カタログから手前側のクリップ アングルのプロファイルを選択。

アングルのサイズはボルト径によって定義されます。

デフォルトの名前は、ANGLE です。

プロファイルFS

プロファイル カタログから向う側のクリップ アングルのプロファイルを選択。

ボルト径はアングルのサイズに影響します。

デフォルトの名前は、ANGLE です。

デフォルト

手前側と向う側のクリップ アングルが作成されます。

オートデフォルトにより、このオプションを変更できます。

自動

メイン部材が鋼管の場合はクリップ アングルが 2 つ作成されます。それ以外の場合は手前側のクリップ アングルが作成されます。

手前側のクリップ アングルが作成されます。

手前側と向う側のクリップ アングルが作成されます。

向う側のクリップ アングルが作成されます。

ラップ付きアングル。向う側のクリップ アングルが作成されます。

ラップ付きアングル。手前側のクリップ アングルが作成されます。

デフォルト

切り替えなし

オートデフォルトにより、このオプションを変更できます。

切り替えなし

クリップ アングルは、長脚が副部材側に来るようにジョイントに取り付けられます。

切り替え

クリップ アングルの脚部の位置が切り替えられ、長脚がメイン部材側に来るように取り付けられます。

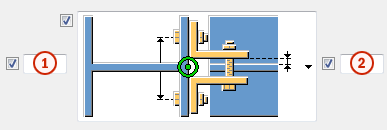

1

ボルト間隔。

2

ルート ギャップ。

デフォルト

溶接のギャップなしのボルト間隔

オートデフォルトにより、このオプションを変更できます。

溶接のギャップなしのボルト間隔

溶接のギャップを含むボルト間隔

ユーザー定義が可能な溶接のギャップを含むボルト間隔

デフォルト

スチフナーは副部材に対して平行になります。

オートデフォルトにより、このオプションを変更できます。

スチフナーは副部材に対して平行になります。

スチフナーはメイン部材に対して直交方向に作成されます。

デフォルト

スチフナーが作成されます。

オートデフォルトにより、このオプションを変更できます。

自動

必要に応じてスチフナーが作成されます。

スチフナーは作成されません。

スチフナーが作成されます。

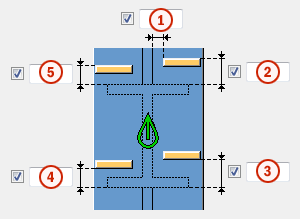

フランジとスチフナーの間のギャップ サイズ。

1

スチフナーと梁のウェブ縁端の間のギャップ サイズ。

2

上部手前側のスチフナーと梁のフランジ縁端の間のギャップ サイズ。

3

下部手前側のスチフナーと梁のフランジ縁端の間のギャップ サイズ。

4

下部向う側のスチフナーと梁のフランジ縁端の間のギャップ サイズ。

5

上部向う側のスチフナーと梁のフランジ縁端の間のギャップ サイズ。

1

角処理の垂直寸法。

プロファイルの半径

2

角処理の水平寸法。

プロファイルの半径

デフォルト

ライン カット角処理

オートデフォルトにより、このオプションを変更できます。

角処理なし

ライン カット角処理

凸円弧の角処理

凹円弧の角処理

1

上部ハンチプレートの角処理の幅。

2

上部ハンチプレートの角処理の高さ。

3

下部ハンチプレートの角処理の高さ。

4

下部ハンチプレートの角処理の幅。

デフォルト

上部ハンチプレートと下部ハンチプレートが必要に応じて作成されます。

このオプションは、オートデフォルトによる変更が可能です。

自動

上部ハンチプレートまたは下部ハンチプレート、あるいはその両方が必要に応じて作成されます。

上部ハンチプレートと下部ハンチプレートが作成されます。

上部ハンチプレートと下部ハンチプレートのうち、どちらか一方のプレートだけを作成するには、不要な方のプレートの厚さ(t)フィールドに0を入力します。

ハンチプレートは作成されません。

デフォルト

副梁に対してノッチを作成します。

オートデフォルトにより、このオプションを変更できます。

副梁に対してノッチを作成します。カットはメイン梁ウェブに対して直角になります。

副梁に対してノッチを作成します。カットは副梁ウェブに対して直角になります。

副梁に対してノッチを作成します。垂直方向のカットはメイン梁に対して直角になり、水平方向のカットは副梁に対して直角になります。

自動ノッチをオフにします。

デフォルト

ノッチ サイズは、メイン梁フランジの縁端とメイン梁の上部フランジの真下から測定されます。

オートデフォルトにより、このオプションを変更できます。

ノッチ サイズは、メイン梁フランジの縁端とメイン梁の上部フランジの真下から測定されます。

ノッチ サイズは、メイン梁の中心線とメイン梁の上部フランジから測定されます。

デフォルト

副梁フランジがメイン梁に対して平行にカットされます。

オートデフォルトにより、このオプションを変更できます。

副梁フランジがメイン梁に対して平行にカットされます。

副梁フランジが直角にカットされます。

デフォルト

ノッチ寸法の切り上げは行われません。

オートデフォルトにより、このオプションを変更できます。

ノッチ寸法の切り上げは行われません。

ノッチ寸法の切り上げが行われます。

切り上げの水平値と垂直値を入力します。

デフォルト

メイン梁フランジの下にカットを作成します。

オートデフォルトにより、このオプションを変更できます。

メイン梁フランジの下にカットを作成します。

メイン梁フランジの上にカットを作成します。

デフォルト

ノッチは角処理されません。

オートデフォルトにより、このオプションを変更できます。

ノッチは角処理されません。

ライン カット角処理でノッチを作成します。

入力した半径に従って、ノッチが角処理されます。

デフォルト

フランジの両側にノッチが作成されます。

オートデフォルトにより、このオプションを変更できます。

自動

フランジの両側にノッチが作成されます。

フランジの両側にノッチが作成されます。

フランジの手前側にノッチが作成されます。

フランジの向う側にノッチが作成されます。

デフォルト

副梁のフランジ全体が、指定した寸法でカットされます。

オートデフォルトにより、このオプションを変更できます。

自動

副梁のフランジ全体が、指定した寸法でカットされます。ノッチのデフォルト デプスは、副部材フランジの厚さの 2 倍です。カットは、常に副部材フランジの幅全体にわたって行われます。

フランジに角処理を作成します。

水平方向の寸法を入力しない場合は、45 度で角処理が施されます。

フィールド1および2に値を入力しない限り、デフォルト値を使用してフランジにカットが作成されます。

フランジはカットされません。

1 フィールドの値に従ってフランジにカットを作成し、Web と水平にします。

フィールド 1 および 2 の値に従って、フランジにカットを作成します。

デフォルト

フランジ ノッチ デプス。

オートデフォルトにより、このオプションを変更できます。

フランジ ノッチ デプス。

副梁の Web の中心線からノッチの縁端までの寸法で、フランジ ノッチ デプス。

1

水平方向のフランジカットの寸法。

10 mm

2

垂直方向のフランジ カットの寸法。

ノッチ縁端と梁フランジの間のギャップは、メイン部材ウェブのスカラップ丸めに等しくなります。ノッチの高さは、5 mm 刻みで切り上げられます。

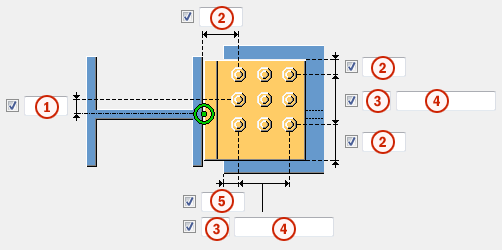

1

垂直方向のボルト グループの位置の寸法。

副梁に傾斜を付けるときに、ボルト グループから副部材の端部までの垂直寸法と、メイン部材の端部までの垂直寸法の、どちらを測定するかを定義します。

• 垂直傾斜寸法、副部材に対して



• 垂直寸法、副部材に対して



• 垂直寸法、メイン部材に対して



• 垂直寸法、メイン部材の中心線に対して



デフォルトでは、ボルト グループから副部材の縁端までの垂直寸法が測定されます (傾斜寸法)。

[ﾋﾟｸﾁｬｰ] タブの [梁端部カット] が直角 に設定されていることを確認します。

2

垂直方向のボルト グループ位置の寸法を測定する方法を選択します。

• [上]: 副部材の上端から一番上のボルトまで。



• [中]: ボルトの中心線から副部材の中心線まで。



• [下]: 副部材の下端から一番下のボルトまで。



3

ボルト本数。

4

ボルト間隔。

ボルト間隔の値はスペースを使用して区切ります。ボルト個々の間隔を示す値を入力します。たとえば、3 つのボルトがある場合は、2 つの間隔値を入力します。

5

ボルト縁端距離。

縁端距離とは、ボルトの中心から部材の端部までの距離です。

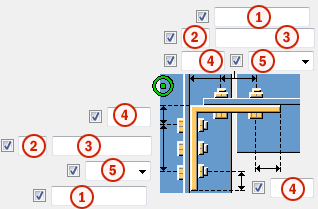

1

ボルト グループから削除するボルトを指定します。

削除するボルトの番号を入力します。複数のボルト番号を入力する場合は、スペースで区切ります。ボルトには、左から右、上から下の順に番号が付与されています。

2

ボルト本数。

3

ボルト間隔。

ボルト間隔の値はスペースを使用して区切ります。ボルト個々の間隔を示す値を入力します。たとえば、3 つのボルトがある場合は、2 つの間隔値を入力します。

4

ボルト縁端距離。

5

ボルトの取り付け作業を行う場所です。

デフォルト

両方の部材がボルト留めされます。

オートデフォルトにより、このオプションを変更できます。

自動

メイン部材がチューブ プロファイルの場合、クリップ アングルはメイン部材に溶接され、副部材にボルト留めされます。それ以外の場合は、クリップ アングルは両方の部材にボルト留めされます。

両方の部材がボルト留めされます。

メイン部材が溶接され、副部材がボルト留めされます。

メイン部材がボルト留めされ、副部材が溶接されます。

両方の部材が溶接されます。

メイン部材はボルト留めされません。

副部材は溶接されません。

副部材はボルト留めされません。

両方の部材にボルト留めと溶接が行われます。

現場/工場

ボルトの取り付け作業を行う場所です。

現場

1

副部材の上フランジとメイン部材の間のギャップ。

2

上部および下部のスカラップの垂直寸法。

3

上部および下部のスカラップの水平寸法。

4

副部材ウェブとメイン部材の間のギャップ。

Tekla Structures により、ここで入力した値が [ピクチャー] タブで入力したギャップに加算されます。

5

副部材の下フランジとメイン部材の間のギャップ。

Tekla Structures により、ここで入力した値が [ピクチャー] タブで入力したギャップに加算されます。

デフォルト

円形の溶接アクセス孔

オートデフォルトにより、このオプションを変更できます。

円形の溶接アクセス孔

四角形の溶接アクセス孔

斜めの溶接アクセス孔

特定の半径を持つ円形の溶接アクセス孔。半径は、 で指定できます。

特定の半径と寸法を持つ拡張円錐形の溶接アクセス孔。半径と寸法は、 と で指定できます。

特定の複数の半径を持つ円錐形の溶接アクセス孔。半径は、 と で指定できます。

大文字の R は大きい半径 (高さ) を指定します。

小文字の r は小さい半径を指定します。

R = 35

r = 10

デフォルト

上フランジと下フランジが処理されます。

オートデフォルトにより、このオプションを変更できます。

自動

上フランジと下フランジが処理されます。

梁端部は処理されません。

上フランジと下フランジが処理されます。

上フランジが処理されます。

下フランジが処理されます。

デフォルト

フランジはカットされません。

オートデフォルトにより、このオプションを変更できます。

フランジはカットされません。

フランジはカットされます。

デフォルト

裏当材はフランジの内側に作成されます。

オートデフォルトにより、このオプションを変更できます。

裏当材は作成されません。

裏当材はフランジの内側に作成されます。

裏当材はフランジの外側に作成されます。

デフォルト

裏当材の絶対長さ

オートデフォルトにより、このオプションを変更できます。

裏当材の絶対長さ

フランジのエッジを超える長さ

フランジの終端を基準として裏当材の前端の移動量を正または負の値の寸法値で入力します。

デフォルト

シート アングルは作成されません。

オートデフォルトにより、このオプションを変更できます。

シート アングルは作成されません。

フランジの上にシートアングルが作成されます。

フランジの下にシートアングルが作成されます。

フランジの両側にシートアングルが作成されます。

デフォルト

ボルト接合

シート アングルをメイン部材と副部材にボルト留めします。

オートデフォルトにより、このオプションを変更できます。

ボルト接合

シート アングルをメイン部材と副部材にボルト留めします。

溶接-ボルト

シート アングルをメイン部材に溶接し、副部材にボルト留めします。

ボルト-溶接

シート アングルをメイン部材にボルト留めし、副部材に溶接します。

溶接接合

シート アングルをメイン部材と副部材に溶接します。

デフォルト

長方形のスチフナー プレート

オートデフォルトにより、このオプションを変更できます。

長方形のスチフナー プレート

三角形のスチフナー プレート

シート アングルの脚の端部を結ぶ線によってスチフナー プレートの形状が定義されます。

デフォルト

シート アングルは回転しません。

オートデフォルトにより、このオプションを変更できます。

シート アングルは回転しません。

シート アングルは水平に 90 度回転します。

回転したシート アングルをスチフナーで補強するには、[中スチフナーの位置] リストで [中スチフナー] オプションを選択します。

デフォルト

シート アングルの長脚は副部材に接続されます。

オートデフォルトにより、このオプションを変更できます。

シート アングルの長脚は副部材に接続されます。

シート アングルの長脚はメイン部材に接続されます。

自動

シート アングルの長脚が、ボルトとシート アングル コーナーの距離が最も遠い部材に接続されます。

デフォルト

側面スチフナーは作成されません。

オートデフォルトにより、このオプションを変更できます。

側面スチフナーは作成されません。

手前側のスチフナーが作成されます。

向う側のスチフナーが作成されます。

手前側と向う側のスチフナーが作成されます。

デフォルト

ボルト位置に従う

オートデフォルトにより、このオプションを変更できます。

中間スチフナー プレートは作成されません。

中スチフナー

スチフナー プレートが、シート アングルの中央に配置されます。

中スチフナー数は、[中スチフナー数] ボックスに入力します。

複数のスチフナーは中心に等間隔に配置されます。

ボルト位置に従う

スチフナー プレートは、ボルト間のボルト間隔の中間に配置されます。

デフォルトでは、スチフナーは 1 つおきにボルトの間に作成されます。

下のボックスに中間スチフナーの数を入力します。

1

メイン部材の中心線からのシート アングル水平オフセット。

1

シート アングルと副部材間の上部ギャップと下部ギャップ。

1

角処理の垂直寸法。

2

角処理の水平寸法。

デフォルト

角処理なし

オートデフォルトにより、このオプションを変更できます。

角処理なし

ライン カット角処理

凸円弧の角処理

凹円弧の角処理

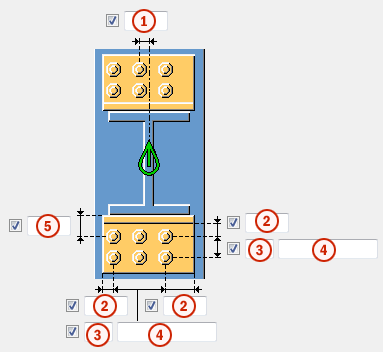

1

水平方向のボルト グループの位置の寸法。

寸法は、副梁の中心線を始点として定義されます。

2

ボルト縁端距離。

縁端距離とは、ボルトの中心から部材の端部までの距離です。

3

ボルト本数。

4

ボルト間隔。

ボルト間隔の値はスペースを使用して区切ります。ボルト個々の間隔を示す値を入力します。たとえば、3 つのボルトがある場合は、2 つの間隔値を入力します。

5

垂直方向のボルト グループの位置の寸法。

寸法は、副梁の下端を始点として定義されます。

現場/工場

ボルトの取り付け作業を行う場所です。

現場

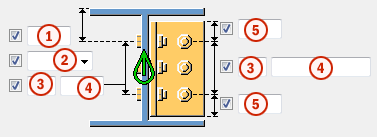

1

垂直方向のボルト グループの位置の寸法。

寸法は、副梁の中心線を始点として定義されます。

2

ボルト縁端距離。

縁端距離とは、ボルトの中心から部材の端部までの距離です。

3

ボルト本数。

4

ボルト間隔。

ボルト間隔の値はスペースを使用して区切ります。ボルト個々の間隔を示す値を入力します。たとえば、3 つのボルトがある場合は、2 つの間隔値を入力します。

5

水平方向のボルト グループの位置の寸法。

寸法は、副梁の下端を始点として定義されます。

現場/工場

ボルトの取り付け作業を行う場所です。

現場
