エレクション ピース (137)

Tekla Structures
変更済み: 5 6月 2025
2025
Tekla Structures

エレクション ピース (137)

柱現場溶接スプライス (137) ガセット プレート、スプライス プレート、内部ダイヤフラム プレート、裏板、およびサポート プレートを含む現場溶接スプライスを作成します。

作成されるオブジェクト

  • ガセット プレート

  • スプライス プレート

  • 内部ダイヤフラムプレート

  • カバー プレート

  • サポートプレート

  • ボルト

  • 溶接

適用

状況 説明

柱の現場溶接スプライス

選択順序

  1. メイン部材 (柱) を選択します。

  2. 副部材 (柱) を選択します。

    副部材を選択すると、ジョイントが自動的に作成されます。

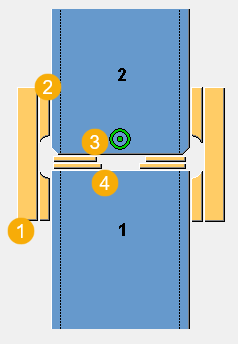

部材の識別キー

説明

1

スプライス プレート

2

ガセット プレート

3

上部バッキングプレート

4

下部支持プレート

[画像] タブ

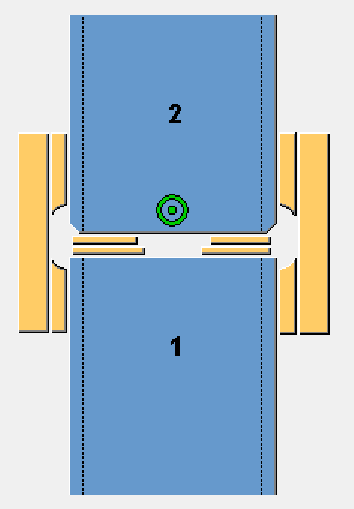

[ピクチャー] タブには、エレクション ピースによって 2 本の柱がどのように接続されるかが表示されます。

[ガセット] タブ

ガセット タブを使用して、ガセットとスプライスプレートのプロパティ、およびガセットプレートとスプライスプレート間の位置とクリアランスを定義します。

部材

オプション 説明

ガセット プレート

ガセット プレートの厚さ

スプライス プレート

スプライスプレートの厚さ、幅、および高さ

オプション

説明

デフォルト

マーク

部材マークの頭文字および開始番号。

一部のコンポーネントには別のフィールド行があり、そこに製品マークを入力できます。

デフォルトの部材開始番号を定義するには、[ファイル] メニュー > [設定] > [オプション][コンポーネント] 設定で設定します。

材質

材質の等級。

デフォルトの材質を定義するには、[ファイル] メニュー > [設定] > [オプション][コンポーネント] 設定を開き、[材質] フィールドで設定します。

名前

図面およびレポートに表示される名前。

スプライスの所属

オプション 説明

なし

フリー部材がメイン部材製品と副部材製品のどちらの一部にもなっていません。

副部材

フリー部材が副部材製品の一部になっています。

プライマリー

フリー部材がメイン部材製品の一部になっています。

寸法

説明

1

下部の柱の上部からガセットプレートのギャップの中点までの距離

2

上部ガセットプレートと下部ガセットプレート間のクリアランス

3

ガセットプレート幅

角処理の形状

角処理を作成するかどうかを選択し、角処理サイズを定義します。

オプション 説明

デフォルト

角処理なし

オートデフォルトにより、このオプションを変更できます。

角処理なし

円弧の角処理

スプライスの方向

オプション 説明

スプライスプレートの向きを選択します。

スプライスプレートの距離

説明

1

平行なスプライスプレート間の芯芯距離

[ダイヤフラム] タブ

上下の柱の内側ダイヤフラム プレートのプロパティと位置を定義するには、[ダイヤフラム] タブを使用します。ダイヤフラムプレートと中空柱の内側の間の間隔を設定し、ダイヤフラムプレートを貫通する孔の位置とサイズを設定することもできます。

部材

オプション 説明

上内ダイヤフラム

上部ダイアグラムプレートの厚さ

下内ダイヤフラム

下部ダイアグラムプレートの厚さ

オプション

説明

デフォルト

マーク

部材マークの頭文字および開始番号。

一部のコンポーネントには別のフィールド行があり、そこに製品マークを入力できます。

デフォルトの部材開始番号を定義するには、[ファイル] メニュー > [設定] > [オプション][コンポーネント] 設定で設定します。

材質

材質の等級。

デフォルトの材質を定義するには、[ファイル] メニュー > [設定] > [オプション][コンポーネント] 設定を開き、[材質] フィールドで設定します。

名前

図面およびレポートに表示される名前。

ダイアグラム位置

説明

1

上内ダイアグラム プレートの位置

2

下部ダイヤフラムプレートの位置

3

  • ダイヤフラムプレートの中点は位置寸法に配置されます。

  • ダイヤフラムプレートの下部は位置寸法に配置されます。

  • 切上げ

    ダイヤフラムプレートの上面は位置寸法に配置されます。

寸法

説明

1

角孔の縁端距離

2

カラムからのダイヤフラムクリアランス

3

角孔径

4

中央孔径

5

角処理のサイズ

角処理タイプ

オプション 説明

デフォルト

角処理なし

オートデフォルトにより、このオプションを変更できます。

角処理なし

ライン カット角処理

凸状の角処理

凹面の角処理

[柱] タブ

現場溶接のカバー プレートと支持材プレートのプロパティを定義するには、[柱] タブを使用します。さらに、柱、バックアッププレート、およびサポートプレートのクリアランス寸法を定義できます。

部材

オプション 説明

上部バッキングプレート

裏板の厚さと幅

下部支持プレート

支持プレートの厚さと幅

オプション

説明

デフォルト

マーク

部材マークの頭文字および開始番号。

一部のコンポーネントには別のフィールド行があり、そこに製品マークを入力できます。

デフォルトの部材開始番号を定義するには、[ファイル] メニュー > [設定] > [オプション][コンポーネント] 設定で設定します。

材質

材質の等級。

デフォルトの材質を定義するには、[ファイル] メニュー > [設定] > [オプション][コンポーネント] 設定を開き、[材質] フィールドで設定します。

名前

図面およびレポートに表示される名前。

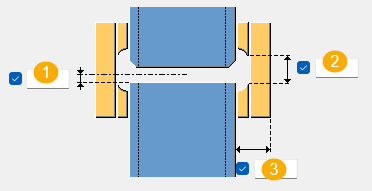

クリアランス寸法

説明

1

柱間の間隔

2

バッキングプレート間のクリアランス

3

サポートプレート間のクリアランス

角の半径の寸法

説明

1

上部バッキングプレートのコーナー曲げ半径

2

下部支持プレートのコーナー曲げ半径

[ボルト] タブ

[ボルト] タブを使用して、ボルトグループ寸法とボルト プロパティを定義します。

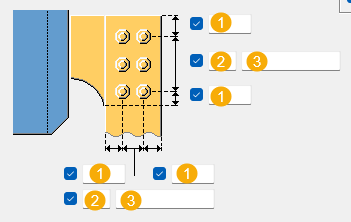

ボルト グループの寸法

説明

1

ボルト縁端距離。

縁端距離とは、ボルトの中心から部材の端部までの距離です。

2

ボルト本数。

3

ボルト間隔。

ボルト間隔の値はスペースを使用して区切ります。ボルト個々の間隔を示す値を入力します。たとえば、3 つのボルトがある場合は、2 つの間隔値を入力します。

ボルトの基本プロパティ

オプション

説明

デフォルト

ボルト サイズ

ボルト径。

使用可能なサイズは、ボルト セット カタログに定義されています。

ボルト セット名

コンポーネント内で使用するボルト セット名です。

使用可能なボルト セットは、ボルト セット カタログに定義されています。

呼びに加える値

ボルトと孔の間のギャップです。

部材内ネジ

軸ボルトを使用する場合に、ボルト留め部材の内側にねじ山を収めるかどうかを指定します。

頭なしボルトを使用する場合は無視されます。

はい

現場/工場

ボルトの取り付け作業を行う場所です。

現場

長孔

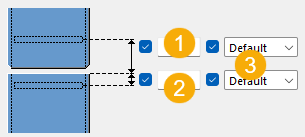

長孔、調整孔、小さな孔を定義できます。

オプション

説明

デフォルト

1

長孔の垂直寸法です。

0。丸孔になります。

2

長孔の水平寸法、または調整孔のクリアランスです。

0。丸孔になります。

孔タイプ

[長孔] では、長孔が作成されます。

[調整孔] では、調整孔が作成されます。

[孔なし] では孔は作成されません。

[テーパー] を選択すると、小さな孔が作成されます。

長孔の回転

孔のタイプが [長孔] の場合、このオプションによって長孔の向きが指定されます。

長孔部材

長孔が作成される部材。このオプションは、該当するコンポーネントによって異なります。

ボルト セット

選択したチェック ボックスによって、ボルト セットに使用されるコンポーネント オブジェクト (ボルト、ワッシャー、およびナット) が定義されます。

孔のみを作成する場合は、チェック ボックスをすべてオフにします。

既存のコンポーネントのボルト セットを変更するには、[変更の結果] チェック ボックスをオンにし、[変更] をクリックします。

ボルト長を増やす

ボルト長をどれだけ増やすかを指定します。たとえば、塗装でボルト長を増やす必要がある場合に、このオプションを使用します。

[一般] タブ

詳細を確認するには、以下のリンクをクリックしてください。

[一般] タブ

[設計] タブ

詳細を確認するには、以下のリンクをクリックしてください。

[設計] タブ

[解析] タブ

詳細を確認するには、以下のリンクをクリックしてください。

[解析] タブ

溶接

詳細を確認するには、以下のリンクをクリックしてください。

溶接の作成
