梁-梁スタッブ (135)
[梁-梁スタッブ (135)] では、メイン部材に溶接されて副部材に接合された短いスタブ梁を使用して、梁が梁に接続されます。メイン部材と副部材はどちらもI形鋼またはH形鋼です。メイン部材と副部材の上面は同じ平面上にあります。状況によっては、副部材がメイン部材に対して斜め角度になることがあります。
作成されるオブジェクト
-
フランジ プレート
-
ウェブ板
-
裏当て材
-
ｽﾁﾌﾅｰ
-
ボルト

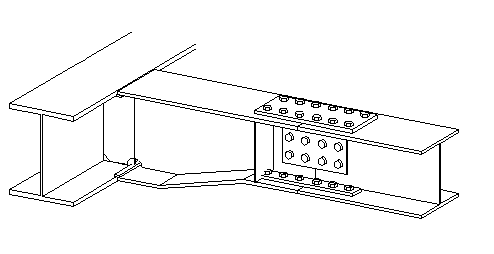

適用
| 状況 | 説明 |
|---|---|
|
|
メイン部材に溶接され、副部材に接合された短いスタブ梁を使用して、梁に接続された梁。 |
選択順序
-
メイン部材を選択します。
-
副部材を選択します。
副部材を選択すると、ジョイントが自動的に作成されます。

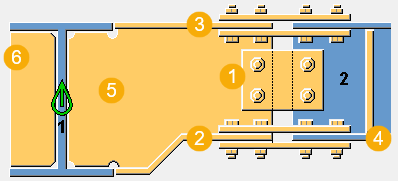

部材の識別キー
| 説明 | |
|---|---|
|
1 |
ウェブ板 |
|
2 |
下フランジプレート |
|
3 |
上フランジプレート |
|
4 |
副部材スチフナー |
|
5 |
スタブ梁 |
|
6 |
メイン部材スチフナー |
[画像] タブ
ジョイント寸法、副ハンチ、フィッティング タイプを定義するには、[ピクチャー] タブを使用します。
寸法
| 説明 | デフォルト | |
|---|---|---|
|
1 |
下フランジの水平部材の寸法。 |
200 mm |
|
2 |
ウェブ側(下フランジの上側)で測定された傾斜フランジの水平距離。 |
400 mm |
|
3 |
メイン部材の中心線からスプライス位置までのスタブ長。 |
1000 mm |
|
4 |
ウェブプレートの中心線からのスチフナーのオフセット。 |
50 mm |
|
5 |
スタブと副部材の間のフィッティングギャップ。 |
0 |
|
6 |
メイン部材フランジを基準にしたスタブ フランジの位置。 |
上部 |
副ハンチタイプ
| オプション | 説明 |
|---|---|
|
|
デフォルト ウェブ スタブ プレートハンチは、メイン梁に作成されます。 オートデフォルトにより、このオプションを変更できます。 |
|
|
ウェブ スタブ プレートハンチは、メイン梁に作成されます。 |
|
|
ハンチはありません。ウェブ プレートは、副梁に平行に作成されます。 |
フィッティング タイプ
| オプション | 説明 |
|---|---|
|
|
デフォルト フィッティングは中心から行われます。半分は副梁に、半分はスタブ ウェブ プレートに適用されます。 オートデフォルトにより、このオプションを変更できます。 |
|
|
フィッティングは中心から行われます。半分は副梁に、半分はスタブ ウェブ プレートに適用されます。 |
|
|
フィッティングは、副梁の方向に行われます。 |
[部材] タブ
部材プロパティを定義するには、[部材] タブを使用します。
部材
| オプション | 説明 | デフォルト |
|---|---|---|
|
上フランジ 下フランジ |
フランジ プレートの厚さおよび幅。 |
プレートの厚さ = 副部材フランジの厚さ プレート幅 = 副部材フランジ幅 |
|
スタブウェブ |
スタブウェブの厚さ。 |
厚さ = 副部材ウェブの厚さ |
|
スタブスチフナー メイン部材スチフナー |
スタブおよびメイン部材のスチフナーの厚さ。 |
厚さ = 副部材ウェブの厚さ |
|
上裏当て材 下裏当て材 |
プロファイル カタログからプロファイルを選択します。 バッキングプレートは、スタブとメイン部材のフランジの間に作成されます。 |
PL25*9 |
|
上外フランジ 上内フランジ 下外フランジ 下内フランジ |
フランジ プレートの厚さ、幅、および高さ。 |
|
|
ウェブ |
ウェブ プレートの厚さ、幅、および高さ。 |
|
|
フランジ スペーサー ウェブ スペーサー |
スペーサー プレートの厚さ。 |
|
|
裏当て材 |
裏当材の厚さと幅。 |
|
オプション |
説明 |
デフォルト |
|---|---|---|
|
マーク |
部材マークの頭文字および開始番号。 一部のコンポーネントには別のフィールド行があり、そこに製品マークを入力できます。 |
デフォルトの部材開始番号を定義するには、 の [コンポーネント] 設定で設定します。 |
|
材質 |
材質の等級。 |
デフォルトの材質を定義するには、 で [コンポーネント] 設定を開き、[材質] フィールドで設定します。 |
|
名前 |
図面およびレポートに表示される名前。 |
[パラメータ] タブ
製品の作成と、メイン部材および副部材へのプレート接合を定義するには、[パラメーター] タブを使用します。
製品の作成
| オプション | 説明 |
|---|---|
|
フィラーの所属 |
|
|
スプライスの所属 |
スプライスプレートの組み立ては、工場ボルト/溶接で行われます。
|
|
工場ボルト |
工場ボルトが取り付けられる場所を選択します。
|
プレート取り付け
プレートをメイン部材と副部材に取り付ける方法を定義します。
| メイン部材 | [副部材] | 説明 |
|---|---|---|
|
|
|
デフォルト プレートは梁にボルト付けされます。 オートデフォルトにより、このオプションを変更できます。 |
|
|
|
プレートは梁にボルト付けされます。 |
|
|
|
上部プレートは梁に溶接されます。 |
|
|
|
下部プレートは梁に溶接されます。 |
|
|
|
ウェブプレートは梁に溶接されます。ウェブプレートも副部材にボルト留めされます。 |
[スチフナー] タブ
スチフナーの位置、寸法、角処理を定義するには、[スチフナー] タブを使用します。

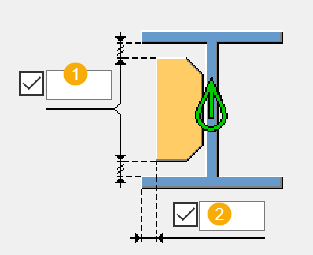

メイン部材スチフナー
| 説明 | |
|---|---|
|
1 |
メイン部材フランジとスチフナーの間のギャップ サイズ。 |
|
2 |
メイン部材フランジの縁端からスチフナーの縁端までの距離。 |

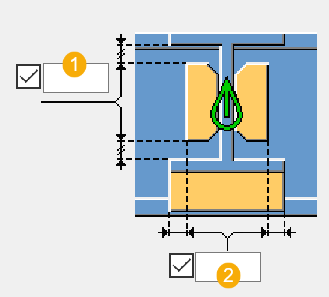

スタブスチフナー
| 説明 | |
|---|---|
|
1 |
スタブの縁端からスチフナーまでの垂直距離。 |
|
2 |
スタブの端からスチフナーまでの水平距離。 |
角処理タイプ
|
オプション |
説明 |
|---|---|
|
|
デフォルト ライン カット角処理 オートデフォルトにより、このオプションを変更できます。 |
|
|
角処理なし |
|
|
ライン カット角処理 |
|
|
凸円弧の角処理 |
|
|
凹円弧の角処理 |
角処理寸法
|
説明 |
|
|---|---|
|
1 |
角処理の水平寸法。 |
|
2 |
角処理の垂直寸法。 |
[ラット ホール] タブ
[ ラット穴 タブを使用して、メイン部材と上下のスタブの間に作成される溶接スカラップを定義します。

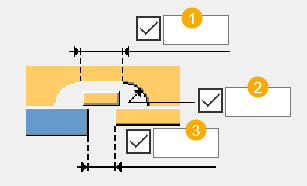

溶接スカラップの寸法
| 説明 | デフォルト | |
|---|---|---|
|
1 |
溶接スカラップの水平断面。 |
0 mm |
|
2 |
溶接アクセス孔の半径。 メイン部材フランジの内角に溶接スカラップが作成されます。 |
35 mm |
|
3 |
副部材フランジとメイン部材フランジの間のルート ギャップ。 |
2 mm |
溶接裏当材の長さ
溶接裏当材の長さは、オプションの下のボックスに入力します。
|
オプション |
説明 |
|---|---|
|
|
デフォルト 裏当材の絶対長さ オートデフォルトにより、このオプションを変更できます。 |
|
|
裏当材の絶対長さ |
|
|
フランジのエッジを超える長さ |
角処理寸法
| 説明 | デフォルト | |
|---|---|---|
|
1 |
スタブ ウェブ プレートのコーナー処理寸法。 |
35 mm |
スタブ ウェブ プレート コーナー処理タイプ
| オプション | 説明 |
|---|---|
|
|
デフォルト 角処理なし オートデフォルトにより、このオプションを変更できます。 |
|
|
角処理なし |
|
|
凹面の角処理 |
|
|
凸状の角処理 |
|
|
ライン カット角処理 |
[ウェブ ボルト] タブ
[ウェブ ボルト] タブを使用して、ボルト グループ寸法とボルト プロパティを定義します。

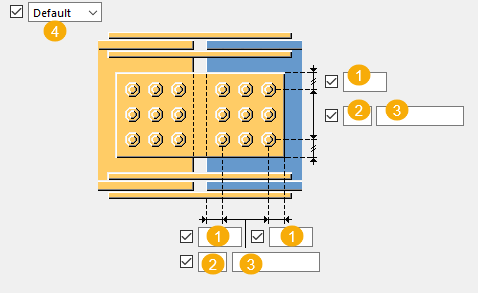

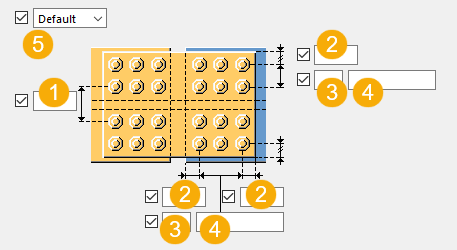

ボルトグループの寸法
| 説明 | |
|---|---|
|
1 |
ボルト縁端距離。 縁端距離とは、ボルトの中心から部材の端部までの距離です。 |
|
2 |
ボルト本数。 |
|
3 |
ボルト間隔。 ボルト間隔の値はスペースを使用して区切ります。ボルト個々の間隔を示す値を入力します。たとえば、3 つのボルトがある場合は、2 つの間隔値を入力します。 |
|
4 |
ボルトを千鳥配置する方法を選択します。 |
ボルトの基本プロパティ
|
オプション |
説明 |
デフォルト |
|---|---|---|
|
ボルト サイズ |
ボルト径。 |
使用可能なサイズは、ボルト セット カタログに定義されています。 |
|
ボルト セット名 |
コンポーネント内で使用するボルト セット名です。 |
使用可能なボルト セットは、ボルト セット カタログに定義されています。 |
|
呼びに加える値 |
ボルトと孔の間のギャップです。 |
|
|
部材内ネジ |
軸ボルトを使用する場合に、ボルト留め部材の内側にねじ山を収めるかどうかを指定します。 頭なしボルトを使用する場合は無視されます。 |
はい |
長孔
長孔、調整孔、小さな孔を定義できます。
|
オプション |
説明 |
デフォルト |
|---|---|---|
|
1 |
長孔の垂直寸法です。 |
0。丸孔になります。 |
|
2 |
長孔の水平寸法、または調整孔のクリアランスです。 |
0。丸孔になります。 |
|
孔タイプ |
[長孔] では、長孔が作成されます。 [調整孔] では、調整孔が作成されます。 [孔なし] では孔は作成されません。 [テーパー] を選択すると、小さな孔が作成されます。 |
|
|
長孔の回転 |
孔のタイプが [長孔] の場合、このオプションによって長孔の向きが指定されます。 |
|
|
長孔部材 |
長孔が作成される部材。このオプションは、該当するコンポーネントによって異なります。 |
ボルト セット
選択したチェック ボックスによって、ボルト セットに使用されるコンポーネント オブジェクト (ボルト、ワッシャー、およびナット) が定義されます。
孔のみを作成する場合は、チェック ボックスをすべてオフにします。
既存のコンポーネントのボルト セットを変更するには、[変更の結果] チェック ボックスをオンにし、[変更] をクリックします。
ボルト長を増やす
ボルト長をどれだけ増やすかを指定します。たとえば、塗装でボルト長を増やす必要がある場合に、このオプションを使用します。
[フランジ ボルト] タブ
[フランジ ボルト] タブを使用して、ボルト グループ寸法とボルト プロパティを定義します。
ボルトグループの寸法
| 説明 | |
|---|---|
|
1 |
垂直方向のボルト グループの位置の寸法。 |
|
2 |
ボルト縁端距離。 縁端距離とは、ボルトの中心から部材の端部までの距離です。 |
|
3 |
ボルト本数。 |
|
4 |
ボルト間隔。 ボルト間隔の値はスペースを使用して区切ります。ボルト個々の間隔を示す値を入力します。たとえば、3 つのボルトがある場合は、2 つの間隔値を入力します。 |
|
5 |
ボルトを千鳥配置する方法を選択します。 |
ボルトの基本プロパティ
|
オプション |
説明 |
デフォルト |
|---|---|---|
|
ボルト サイズ |
ボルト径。 |
使用可能なサイズは、ボルト セット カタログに定義されています。 |
|
ボルト セット名 |
コンポーネント内で使用するボルト セット名です。 |
使用可能なボルト セットは、ボルト セット カタログに定義されています。 |
|
呼びに加える値 |
ボルトと孔の間のギャップです。 |
|
|
部材内ネジ |
軸ボルトを使用する場合に、ボルト留め部材の内側にねじ山を収めるかどうかを指定します。 頭なしボルトを使用する場合は無視されます。 |
はい |
長孔
長孔、調整孔、小さな孔を定義できます。
|
オプション |
説明 |
デフォルト |
|---|---|---|
|
1 |
長孔の垂直寸法です。 |
0。丸孔になります。 |
|
2 |
長孔の水平寸法、または調整孔のクリアランスです。 |
0。丸孔になります。 |
|
孔タイプ |
[長孔] では、長孔が作成されます。 [調整孔] では、調整孔が作成されます。 [孔なし] では孔は作成されません。 [テーパー] を選択すると、小さな孔が作成されます。 |
|
|
長孔の回転 |
孔のタイプが [長孔] の場合、このオプションによって長孔の向きが指定されます。 |
|
|
長孔部材 |
長孔が作成される部材。このオプションは、該当するコンポーネントによって異なります。 |
[溶接開先] タブ
溶接スカラップの寸法とウェブ プレートを定義するには、 [溶接開先] タブを使用します。フランジの溶接および溶接開先は、フランジ プレートが存在しない場合にのみ作成されます。厚さをゼロに設定すると、フランジプレートは作成されません。

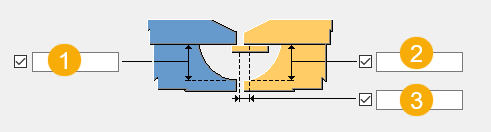

寸法
| 説明 | |
|---|---|
|
1 |
メイン部材の溶接スカラップの半径。 値を入力して孔を作成します。 |
|
2 |
副部材の溶接スカラップの半径。 値を入力して孔を作成します。 |
|
3 |
副梁の方向における溶接裏当材のオフセット。 |
ウェブ板
| オプション | 説明 |
|---|---|
|
|
デフォルト 両方のウェブ プレートが作成されます。 オートデフォルトにより、このオプションを変更できます。 |
|
|
両方のウェブ プレートが作成されます。 |
|
|
右側にウェブプレートが作成されます。 |
|
|
左側にウェブプレートが作成されます。 |
[一般] タブ
詳細を確認するには、以下のリンクをクリックしてください。
[解析] タブ
詳細を確認するには、以下のリンクをクリックしてください。
溶接
詳細を確認するには、以下のリンクをクリックしてください。
