モーメントコネクション (130)
[モーメント コネクション (130)] では、柱と 1 本または 2 本の梁の間に接合部が作成されます。せん断タブが柱に溶接され、梁にボルト付けされます。溶接開先とスチフナーを作成できます。
作成されるオブジェクト
-
ガセット プレート
-
レベリング プレート
-
ｽﾁﾌﾅｰ
-
ボルト
-
溶接
適用
| 状況 | 説明 |
|---|---|
|
|
せん断タブは柱に溶接され、梁にボルト付けされます。 |
制限事項
-
柱は、I断面またはT断面のいずれかである必要があります。T断面の場合、梁をTのフランジに接続して十字形の断面を作成します。
-
梁はI断面である必要があります。
-
梁は 5 度まで水平方向にスキューできます。
-
梁を垂直に傾斜させることはできません。
選択順序
-
メイン部材 (柱) を選択します。
-
最初の副部材 (梁) を選択します。
-
必要に応じて、2番目の副部材 (梁) を選択します。
-
マウスの中ボタンをクリックしてジョイントを作成します。
部材の識別キー
| 説明 | |
|---|---|
|
1 |
ガセット プレート |
|
2 |
レベリング プレート |
|
3 |
スチフナー |
[画像] タブ
溶接開先を作成するかどうかと、溶接スカラップの寸法と形状を定義するには、[ピクチャー] タブを使用します。
フランジおよびウェブの溶接開先
梁フランジとウェブに溶接開先を作成するかどうかを定義します。デフォルトでは、溶接開先は作成されません。

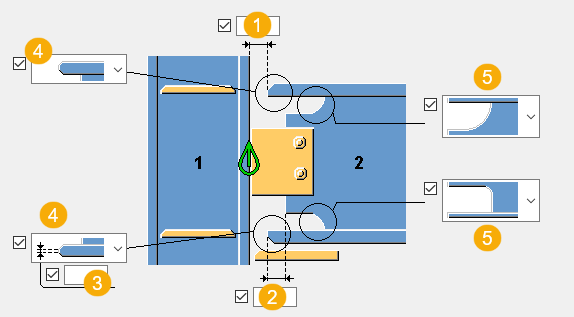

寸法
| 説明 | |
|---|---|
|
1 |
梁フランジ端部と柱ウェブまたは柱フランジの間の溶接ギャップ寸法。 |
|
2 |
梁ウェブの端部と梁フランジの間の梁クリアランス距離。 |
|
3 |
溶接開先カット後のフランジ面の最小厚さ。 指定可能な最小値は、2.0 mm です。 |
|
4 |
上下フランジ部溶接タイプ。 |
|
5 |
上部と下部の溶接スカラップのタイプ。 |
上フランジ溶接タイプ
梁上フランジ部の溶接開先タイプを選択します。
| オプション | 説明 |
|---|---|
|
|
デフォルト ダブルベベル オートデフォルトにより、このオプションを変更できます。 |
|
|
ダブルベベル |
|
|
シングルベベル |
上部溶接スカラップ
梁ウェブの溶接スカラップタイプを選択します。
| オプション | 説明 |
|---|---|
|
|
デフォルト 円形 穴の水平方向の長さと垂直方向の深さが同じ場合、溶接スカラップは円形になります。 オートデフォルトにより、このオプションを変更できます。 |
|
|
円形 |
|
|
伸長された |
下部溶接スカラップ
梁ウェブの溶接スカラップタイプを選択します。
| オプション | 説明 |
|---|---|
|
|
デフォルト 長方形 オートデフォルトにより、このオプションを変更できます。 |
|
|
長方形 |
|
|
伸長された |
|
|
円形 |
下フランジ溶接タイプ
梁の下フランジの溶接開先タイプを選択します。
| オプション | 説明 |
|---|---|
|
|
デフォルト ダブルベベル オートデフォルトにより、このオプションを変更できます。 |
|
|
ダブルベベル |
|
|
片面開先 (下面) |
|
|
片面開先 (上面) |
梁カット寸法
| 説明 | |
|---|---|
|
1 |
溶接準備カットが行われた後のウェブの最小厚。 指定可能な最小値は、2.0 mm です。 |
|
2 |
梁上のフランジ カットのデプス。 |
|
3 |
梁のフランジカットの長さ。 |

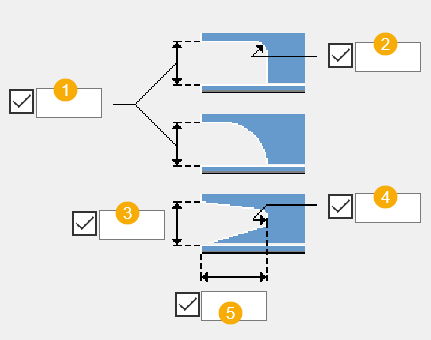

溶接スカラップの寸法
| 説明 | |
|---|---|
|
1 |
溶接スカラップの垂直方向の深さ。 寸法は、梁の上フランジの下側、または梁の下フランジの上側から溶接スカラップの上面までが測定されます。 値を入力して孔を作成します。 |
|
2 |
円形の角処理を作成するための長方形溶接スカラップの内角の半径。 |
|
3 |
溶接スカラップの垂直方向の深さ。 寸法は、梁の下フランジの上面から、溶接スカラップカットがウェブから出る梁ウェブ上の点まで測定されます。 値を入力して孔を作成します。値は、溶接スカラップの垂直深さより大きい、より小さい、または等しくすることができます。 |
|
4 |
梁ウェブの溶接スカラップ径を測定。 寸法は、伸長された溶接スカラップの円形部分です。 |
|
5 |
溶接スカラップの水平方向の長さ。 寸法は、ウェブ溶接開先カットから溶接スカラップの端部まで測定されます。 値を入力して孔を作成します。 |
[せん断プレート] タブ
ガセット プレートのプロパティ、寸法、位置を定義するには、[せん断プレート] タブを使用します。
部材
| オプション | 説明 |
|---|---|
|
せん断ﾌﾟﾚｰﾄ |
ガセット プレートの厚さ。 |
|
オプション |
説明 |
デフォルト |
|---|---|---|
|
マーク |
部材マークの頭文字および開始番号。 一部のコンポーネントには別のフィールド行があり、そこに製品マークを入力できます。 |
デフォルトの部材開始番号を定義するには、 の [コンポーネント] 設定で設定します。 |
|
材質 |
材質の等級。 |
デフォルトの材質を定義するには、 で [コンポーネント] 設定を開き、[材質] フィールドで設定します。 |
|
名前 |
図面およびレポートに表示される名前。 |

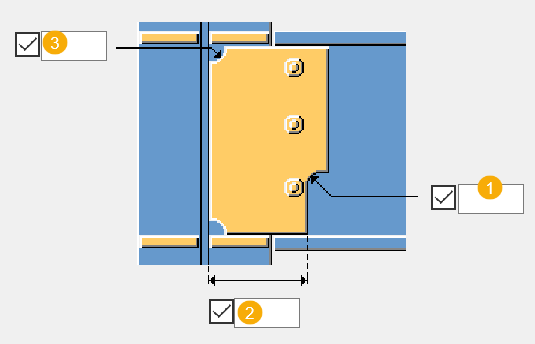

寸法
| 説明 | |
|---|---|
|
1 |
ガセット プレート ノッチの角の半径。 |
|
2 |
柱ウェブの面からガセット プレートのコーナー カットまでの距離。 この寸法は、梁が柱ウェブに接続されている場合に定義できます。 |
|
3 |
ガセットプレートのコーナーカットの半径。 ガセット プレートが柱に溶接される位置におけるガセット プレートの溶接スカラップの半径を定義します。 |
ガセット プレートの位置
| オプション | 説明 |
|---|---|
|
|
デフォルト せん断タブが梁ウェブの左側に作成されます。 オートデフォルトにより、このオプションを変更できます。 |
|
|
せん断タブが梁ウェブの左側に作成されます。 |
|
|
せん断タブが梁ウェブの右側に作成されます。 |
[レベリング プレート] タブ
部材プロパティ、位置、および寸法を定義するには、 レベリングプレート タブを使用します。レベリングプレートに溶接開先を作成するかどうかを定義します。
レベリングプレート溶接の準備
レベリングプレートに溶接開先を作成するかどうかを定義します。デフォルト値は、"溶接開先は作成されない" です。
部材
| オプション | 説明 |
|---|---|
|
レベリング プレート |
レベリング プレートの厚さと幅。 レベリングプレートは、梁と柱のフランジジョイントに対してのみ作成できます。 |
|
オプション |
説明 |
デフォルト |
|---|---|---|
|
マーク |
部材マークの頭文字および開始番号。 一部のコンポーネントには別のフィールド行があり、そこに製品マークを入力できます。 |
デフォルトの部材開始番号を定義するには、 の [コンポーネント] 設定で設定します。 |
|
材質 |
材質の等級。 |
デフォルトの材質を定義するには、 で [コンポーネント] 設定を開き、[材質] フィールドで設定します。 |
|
名前 |
図面およびレポートに表示される名前。 |

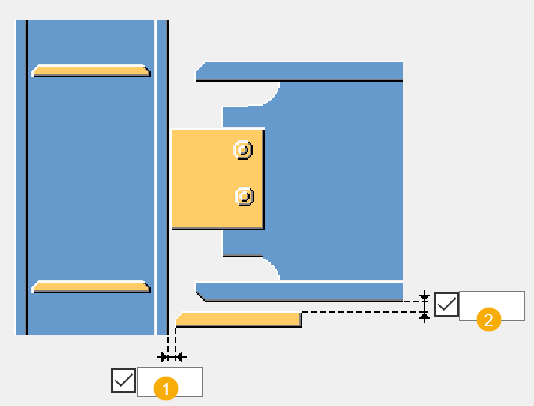

レベリングプレートの位置
| 説明 | |
|---|---|
|
1 |
柱フランジからの溶接ギャップ (受け板) 寸法。 |
|
2 |
梁縁端からのレベリング プレートの垂直オフセット。 |

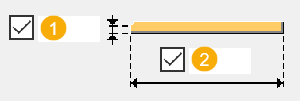

レベリングプレートの寸法
| 説明 | デフォルト | |
|---|---|---|
|
1 |
溶接準備カットが行われた後のレベリング プレートの最小厚。 指定可能な最小値は、2.0 mm です。 |
|
|
2 |
レベリングプレートの長さ。 |
200 mm |
[プレート スチフナー] タブ
スチフナーの作成、プロパティ、位置を定義するには、[プレート スチフナー] タブを使用します。
ｽﾁﾌﾅｰ
| 部材 | 説明 |
|---|---|
|
上部剛性N/S 下部スチフナー 1 上部剛性F/S 下部スチフナー 2 |
手前側と向う側の上部および下部スチフナーの厚さと幅。 |
|
オプション |
説明 |
デフォルト |
|---|---|---|
|
マーク |
部材マークの頭文字および開始番号。 一部のコンポーネントには別のフィールド行があり、そこに製品マークを入力できます。 |
デフォルトの部材開始番号を定義するには、 の [コンポーネント] 設定で設定します。 |
|
材質 |
材質の等級。 |
デフォルトの材質を定義するには、 で [コンポーネント] 設定を開き、[材質] フィールドで設定します。 |
|
名前 |
図面およびレポートに表示される名前。 |
スチフナーの作成
| オプション | オプション | 説明 |
|---|---|---|
|
|
|
デフォルト 角処理のないスチフナーが作成されます。部分幅。 オートデフォルトにより、このオプションを変更できます。 |
|
|
|
スチフナーは作成されません。 |
|
|
|
ラインカット角処理されたスチフナーが作成されます。 |
|
|
|
角処理のないスチフナーが作成されます。部分幅。 |
|
|
|
凹面の角処理のあるスチフナーが作成されます。 |
|
|
|
凸面の角処理を持つスチフナーが作成されます。 |

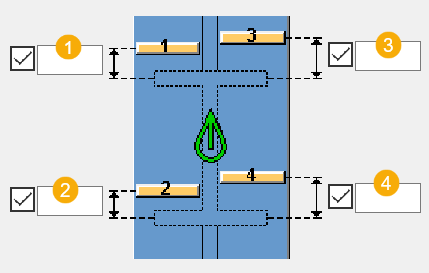

スチフナーの位置
| 説明 | |
|---|---|
|
1 |
上部向う側のスチフナーと梁のフランジ縁端の間のギャップ サイズ。 |
|
2 |
下部向う側のスチフナーと梁のフランジ縁端の間のギャップ サイズ。 |
|
3 |
上部手前側のスチフナーと梁のフランジ縁端の間のギャップ サイズ。 |
|
4 |
下部手前側のスチフナーと梁のフランジ縁端の間のギャップ サイズ。 |

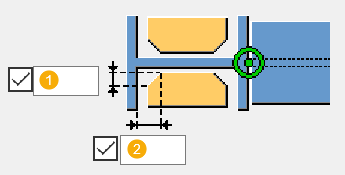

スチフナーのスカラップ サイズ
| 説明 | |
|---|---|
|
1 |
垂直方向の角処理寸法 |
|
2 |
水平方向の角処理寸法 |

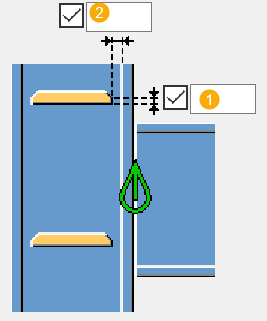

スチフナー寸法
| 説明 | |
|---|---|
|
1 |
スチフナー ベースの長さ。 溶接準備カットが行われた後のスチフナー プレートの最小厚。 可能な最小値は 3.0 mmです。 |
|
2 |
柱ウェブからのスチフナー縁端距離。 |
[ボルト] タブ
[ボルト] タブを使用して、ボルトグループ寸法とボルト プロパティを定義します。

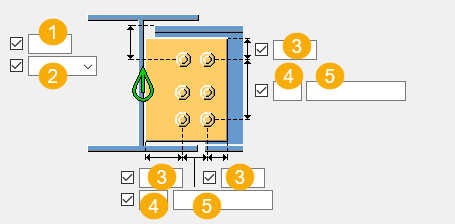

ボルトグループの寸法
| 説明 | |
|---|---|
|
1 |
垂直方向のボルト グループの位置の寸法。 |
|
2 |
垂直方向のボルト グループ位置の寸法を測定する方法を選択します。
|
|
3 |
ボルト縁端距離。 縁端距離とは、ボルトの中心から部材の端部までの距離です。 |
|
4 |
ボルト本数。 |
|
5 |
ボルト間隔。 ボルト間隔の値はスペースを使用して区切ります。ボルト個々の間隔を示す値を入力します。たとえば、3 つのボルトがある場合は、2 つの間隔値を入力します。 |
ボルトの基本プロパティ
|
オプション |
説明 |
デフォルト |
|---|---|---|
|
ボルト サイズ |
ボルト径。 |
使用可能なサイズは、ボルト セット カタログに定義されています。 |
|
ボルト セット名 |
コンポーネント内で使用するボルト セット名です。 |
使用可能なボルト セットは、ボルト セット カタログに定義されています。 |
|
呼びに加える値 |
ボルトと孔の間のギャップです。 |
|
|
部材内ネジ |
軸ボルトを使用する場合に、ボルト留め部材の内側にねじ山を収めるかどうかを指定します。 頭なしボルトを使用する場合は無視されます。 |
はい |
|
現場/工場 |
ボルトの取り付け作業を行う場所です。 |
現場 |
長孔
長孔、調整孔、小さな孔を定義できます。
|
オプション |
説明 |
デフォルト |
|---|---|---|
|
1 |
長孔の垂直寸法です。 |
0。丸孔になります。 |
|
2 |
長孔の水平寸法、または調整孔のクリアランスです。 |
0。丸孔になります。 |
|
孔タイプ |
[長孔] では、長孔が作成されます。 [調整孔] では、調整孔が作成されます。 [孔なし] では孔は作成されません。 [テーパー] を選択すると、小さな孔が作成されます。 |
|
|
長孔の回転 |
孔のタイプが [長孔] の場合、このオプションによって長孔の向きが指定されます。 |
|
|
長孔部材 |
長孔が作成される部材。このオプションは、該当するコンポーネントによって異なります。 |
ボルト セット
選択したチェック ボックスによって、ボルト セットに使用されるコンポーネント オブジェクト (ボルト、ワッシャー、およびナット) が定義されます。
孔のみを作成する場合は、チェック ボックスをすべてオフにします。
既存のコンポーネントのボルト セットを変更するには、[変更の結果] チェック ボックスをオンにし、[変更] をクリックします。
ボルト長を増やす
ボルト長をどれだけ増やすかを指定します。たとえば、塗装でボルト長を増やす必要がある場合に、このオプションを使用します。
千鳥ボルト
|
オプション |
説明 |
|---|---|
|
|
デフォルト 千鳥なし オートデフォルトにより、このオプションを変更できます。 |
|
|
千鳥なし |
|
|
千鳥タイプ 1 |
|
|
千鳥タイプ 2 |
|
|
千鳥タイプ 3 |
|
|
千鳥タイプ 4 |
[一般] タブ
詳細を確認するには、以下のリンクをクリックしてください。
[設計] タブ
詳細を確認するには、以下のリンクをクリックしてください。
[解析] タブ
詳細を確認するには、以下のリンクをクリックしてください。
溶接
詳細を確認するには、以下のリンクをクリックしてください。
