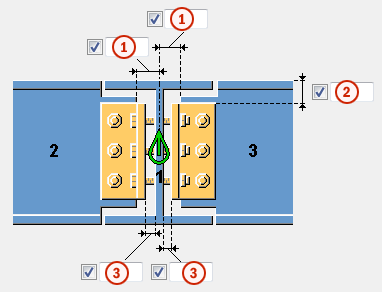

1

副部材の部材許容範囲。

2.25 mm

2

副梁の上面からのクリップアングル上部の縁端距離。

アングルの上端位置により、クリップ アングルの高さが変わります。

正の値を入力すると、上端の位置が梁の中心に近づくため、クリップ アングル サイズが小さくなります。負の値を入力すると、クリップ アングル サイズが大きくなります。

値を入力しない場合、ボルト距離とボルト縁端距離によりクリップ アングルのサイズが定義されます。

3

メイン部材とクリップ アングルの間のギャップ。

[L プロファイル]、[L プロファイル 2]

プロファイル カタログからクリップ アングルのプロファイルを選択して定義します。

[アングル 1 の長さ]、[アングル 2 の長さ]

最初と 2 番目の両方の副部材面のクリップ アングルの長さを定義します。

デフォルト

副梁の上側または下側に直角のノッチを作成します。

オートデフォルトにより、このオプションを変更できます。

ノッチはありません

副梁の上側または下側に直角のノッチを作成します。

ノッチの寸法を定義します。傾斜が付けられた副梁を含む梁と梁の接続では、図に示されているようにデプスが測定されます。

副部材の両側にノッチを作成します。

ノッチの寸法を定義します。

副梁の両側に角処理されたノッチを作成します。

角処理の寸法を定義します。

ストリップを作成します。

ストリップの長さを定義します。フランジは完全にカットされます。

特殊な直角のノッチを作成します。

ノッチの寸法を定義します。ノッチは、副梁に対して直角となります。デフォルトでは、長さとデプスの値は設定されていません。

デフォルト

両側にノッチが作成されます。

オートデフォルトにより、このオプションを変更できます。

両側にノッチが作成されます。

左側にノッチが作成されます。

右側にノッチが作成されます。

1

ノッチの垂直寸法。

2

ノッチの水平寸法。

デフォルト

ノッチの寸法。

はい

単純な梁と梁の接続で 50 mm のノッチを作成します。

いいえ

この [ノッチ] タブのオプションを使用して、ノッチの寸法を定義します。

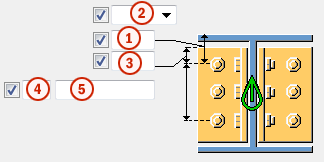

1

垂直方向のボルト グループの位置の寸法。

2

垂直方向のボルト グループ位置の寸法を測定する方法を選択します。

• [上]: 副部材の上端から一番上のボルトまで。



• [中]: ボルトの中心線から副部材の中心線まで。



• [下]: 副部材の下端から一番下のボルトまで。



3

ボルト縁端距離。

縁端距離とは、ボルトの中心から部材の端部までの距離です。

4

ボルト本数。

5

ボルト間隔。

ボルト間隔の値はスペースを使用して区切ります。ボルト個々の間隔を示す値を入力します。たとえば、3 つのボルトがある場合は、2 つの間隔値を入力します。

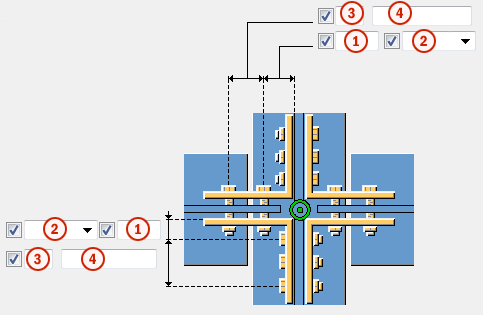

1

ボルト縁端距離。

2

ボルトの取り付け作業を行う場所です。

3

ボルト本数。

4

ボルト間隔。

ボルト間隔の値はスペースを使用して区切ります。ボルト個々の間隔を示す値を入力します。たとえば、3 つのボルトがある場合は、2 つの間隔値を入力します。

現場/工場

ボルトの取り付け作業を行う場所です。

現場
