クリップアングル (116)
[クリップアングル (116)] では、クリップ アングルを使用して、梁を梁または柱に接続します。
作成されるオブジェクト
-
クリップ アングル (1 個または 2 個)
-
ボルト
-
カット
使用方法
|
状況 |
説明 |
|---|---|
|
|
梁ウェブへのクリップ アングル ジョイント。 |
|
|
梁ウェブへのクリップ アングル ジョイント。 副梁に勾配が付けられています。 |
|
|
柱フランジへのクリップ アングル ジョイント。 |
|
|
柱フランジへのクリップ アングル ジョイント。 副梁に勾配が付けられています。 |
選択順序
-
メイン部材 (梁または柱) を選択します。
-
副部材 (梁) を選択します。
副部材を選択すると、ジョイントが自動的に作成されます。
部材の識別キー
| 部材 | |
|---|---|
|
1 |
クリップ アングル |
[ピクチャー] タブ
クリップ アングルの寸法と位置を制御するには、[ピクチャー] タブを使用します。

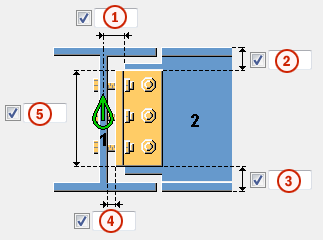

寸法
|
説明 |
デフォルト |
|
|---|---|---|
|
1 |
副部材の部材許容範囲。 |
|
|
2 |
副梁の上面からのクリップアングル上部の縁端距離。 アングルの上端位置により、クリップ アングルの高さが変わります。 正の値を入力すると、上端の位置が梁の中心に近づくため、クリップ アングル サイズが小さくなります。負の値を入力すると、クリップ アングル サイズが大きくなります。 |
値を入力しない場合、ボルト距離とボルト縁端距離によりクリップ アングルのサイズが定義されます。 |
|
3 |
副梁の下面からクリップアングルの下端までの距離。 アングルの下端位置によって、クリップアングルの高さが変わります。 正の値を入力すると、上端の位置が梁の中心に近づくため、クリップ アングル サイズが小さくなります。負の値を入力すると、クリップ アングル サイズが大きくなります。 |
値を入力しない場合、ボルト距離とボルト縁端距離によりクリップ アングルのサイズが定義されます。 |
|
4 |
メイン部材とクリップ アングルの間のギャップ。 |
|
|
5 |
クリップ アングルの高さ。 |
クリップ アングルの位置
|
オプション |
説明 |
|---|---|
|
|
デフォルト 手前側と向う側のクリップ アングルが作成されます。 オートデフォルトにより、このオプションを変更できます。 |
|
|
手前側のクリップ アングルが作成されます。 |
|
|
手前側と向う側のクリップ アングルが作成されます。 |
|
|
向う側のクリップ アングルが作成されます。 |
[部材] タブ
クリップ アングルで部材のプロパティを制御するには、[部材] タブを使用します。
クリップ アングル
|
部材 |
説明 |
|---|---|
|
L プロファイル |
プロファイル カタログからクリップ アングルのプロファイルを選択して定義します。 |
|
オプション |
説明 |
デフォルト |
|---|---|---|
|
マーク |
部材マークの頭文字および開始番号。 一部のコンポーネントには別のフィールド行があり、そこに製品マークを入力できます。 |
デフォルトの部材開始番号を定義するには、 の [コンポーネント] 設定で設定します。 |
|
材質 |
材質の等級。 |
デフォルトの材質を定義するには、 で [コンポーネント] 設定を開き、[材質] フィールドで設定します。 |
|
名前 |
図面およびレポートに表示される名前。 |
|
|
仕上げ |
部材の表面がどのように処理されているかを示します。 |
[ノッチ] タブ
[ノッチ] タブを使用して、副梁のノッチを自動的に作成し、ノッチのプロパティを制御します。
BCSA ノッチ標準
British Constructional Steelwork Association (BCSA) の仕様に従ってノッチを作成するかどうかを定義します。
|
オプション |
説明 |
|---|---|
|
デフォルト |
ノッチの寸法。 |
|
はい |
単純な梁と梁の接続で 50 mm のノッチを作成します。 |
|
いいえ |
この [ノッチ] タブのオプションを使用して、ノッチの寸法を定義します。 |
ノッチの寸法
[BCSAノッチ標準] オプションを [いいえ] に設定した場合は、ノッチの上部と下部の寸法を定義します。
|
説明 |
|
|---|---|
|
1 |
ノッチの垂直寸法。 |
|
2 |
ノッチの水平寸法。 |
ノッチ形状
副梁の上部および下部のノッチ形状を定義します。
|
オプション |
オプション |
説明 |
|---|---|---|
|
|
|
デフォルト 副梁の上側または下側に直角のノッチを作成します。 オートデフォルトにより、このオプションを変更できます。 |
|
|
|
ノッチはありません |
|
|
|
副梁の上側または下側に直角のノッチを作成します。 ノッチの寸法を定義します。傾斜が付けられた副梁を含む梁と梁の接続では、図に示されているようにデプスが測定されます。
|
|
|
|
副部材の両側にノッチを作成します。 ノッチの寸法を定義します。 |
|
|
|
副梁の両側に角処理されたノッチを作成します。 角処理の寸法を定義します。 |
|
|
|
ストリップを作成します。 ストリップの長さを定義します。フランジは完全にカットされます。 |
|
|
|
特殊な直角のノッチを作成します。 ノッチの寸法を定義します。ノッチは、副梁に対して直角となります。デフォルトでは、長さとデプスの値は設定されていません。 |
ノッチ処理側
副梁のどちら側にノッチを作成するかを定義します。副梁の上側と下側の両側を定義できます。
|
オプション |
説明 |
|---|---|
|
|
デフォルト 両側にノッチが作成されます。 オートデフォルトにより、このオプションを変更できます。 |
|
|
両側にノッチが作成されます。 |
|
|
左側にノッチが作成されます。 |
|
|
右側にノッチが作成されます。 |
[ボルト] タブ
ボルトのプロパティを制御するには [ボルト] タブを使用します。メイン部材のボルトの垂直位置を、副部材のボルトの垂直位置に揃える必要があります。垂直方向のボルトは千鳥ボルトにすることはできません。

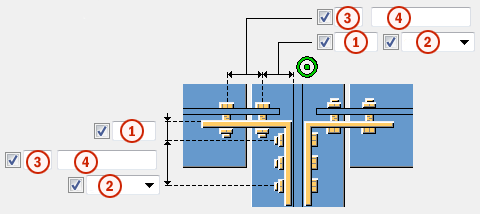

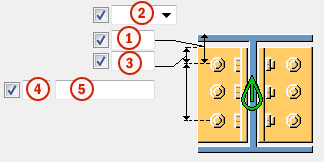

ボルト グループの寸法
|
説明 |
|
|---|---|
|
1 |
垂直方向のボルト グループの位置の寸法。 |
|
2 |
垂直方向のボルト グループ位置の寸法を測定する方法を選択します。
|
|
3 |
ボルト縁端距離。 縁端距離とは、ボルトの中心から部材の端部までの距離です。 |
|
4 |
ボルト本数。 |
|
5 |
ボルト間隔。 ボルト間隔の値はスペースを使用して区切ります。ボルト個々の間隔を示す値を入力します。たとえば、3 つのボルトがある場合は、2 つの間隔値を入力します。 |
千鳥ボルト
|
オプション |
説明 |
|---|---|
|
|
デフォルト 千鳥なし オートデフォルトにより、このオプションを変更できます。 |
|
|
千鳥なし |
|
|
千鳥タイプ 1 |
|
|
千鳥タイプ 2 |
|
|
千鳥タイプ 3 |
|
|
千鳥タイプ 4 |
ボルト グループの寸法
|
説明 |
|
|---|---|
|
1 |
ボルト縁端距離。 |
|
2 |
ボルトの取り付け作業を行う場所です。 |
|
3 |
ボルト本数。 |
|
4 |
ボルト間隔。 ボルト間隔の値はスペースを使用して区切ります。ボルト個々の間隔を示す値を入力します。たとえば、3 つのボルトがある場合は、2 つの間隔値を入力します。 |
ボルトの基本プロパティ
|
オプション |
説明 |
デフォルト |
|---|---|---|
|
ボルト サイズ |
ボルト径。 |
使用可能なサイズは、ボルト セット カタログに定義されています。 |
|
ボルト セット名 |
コンポーネント内で使用するボルト セット名です。 |
使用可能なボルト セットは、ボルト セット カタログに定義されています。 |
|
呼びに加える値 |
ボルトと孔の間のギャップです。 |
|
|
部材内ネジ |
軸ボルトを使用する場合に、ボルト留め部材の内側にねじ山を収めるかどうかを指定します。 頭なしボルトを使用する場合は無視されます。 |
はい |
|
現場/工場 |
ボルトの取り付け作業を行う場所です。 |
現場 |
部材許容範囲
Tekla Structures がボルト部材の断面を検索するデプスを定義します。ボルトに 1 つまたは 2 つのフランジを貫通させるかどうかを決定できます。
長孔
長孔、調整孔、小さな孔を定義できます。
|
オプション |
説明 |
デフォルト |
|---|---|---|
|
1 |
長孔の垂直寸法です。 |
0。丸孔になります。 |
|
2 |
長孔の水平寸法、または調整孔のクリアランスです。 |
0。丸孔になります。 |
|
孔タイプ |
[長孔] では、長孔が作成されます。 [調整孔] では、調整孔が作成されます。 [孔なし] では孔は作成されません。 [テーパー] を選択すると、小さな孔が作成されます。 |
|
|
長孔の回転 |
孔のタイプが [長孔] の場合、このオプションによって長孔の向きが指定されます。 |
|
|
長孔部材 |
長孔が作成される部材。このオプションは、該当するコンポーネントによって異なります。 |
ボルト セット
選択したチェック ボックスによって、ボルト セットに使用されるコンポーネント オブジェクト (ボルト、ワッシャー、およびナット) が定義されます。
孔のみを作成する場合は、チェック ボックスをすべてオフにします。
既存のコンポーネントのボルト セットを変更するには、[変更の結果] チェック ボックスをオンにし、[変更] をクリックします。
ボルト長を増やす
ボルト長をどれだけ増やすかを指定します。たとえば、塗装でボルト長を増やす必要がある場合に、このオプションを使用します。
[一般] タブ
詳細情報のリンク:
[設計] タブ
詳細情報のリンク:
[解析] タブ
詳細情報のリンク:
溶接
詳細を確認するには、以下のリンクをクリックしてください。
