パネルスタビライザー (114)
[パネル スタビライザー (114)] では、屋根の接続部に梁や鉄筋を構築するとき、構造物の安定性を高めます。このコンポーネントは、追加接合のため、ハンチ継手延長プロファイルを追加します。通常、1 つ以上のプロファイルまたはプレートがハンチ継手のキャップ プレートに溶接されます。

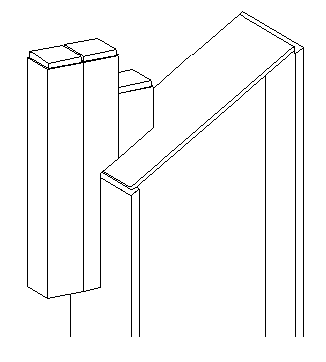

作成されるオブジェクト
-
拡張プロファイル
-
キャップ プレート
-
溶接
適用
| 状況 | 説明 |
|---|---|
|
|
延長プロファイルは、ハンチ柱の上部に作成されます。 列は、タイプH (I) またはボックスにすることができます。拡張プロファイルはどのタイプでもかまいません。柱の位置に制限はありません。 柱プロファイルがタイプ H(I) の場合、キャップ プレートはウェブに平行な方向にのみ傾斜させることができます。 柱がボックス プロファイルの場合、キャップ プレートはウェブまたはフランジに平行に傾斜させることができます。ボックス プロファイルの上部開口部は、水が内部に入るのを防ぐため、キャップ プレートで閉じることができます。 |
選択順序
-
メイン部材を選択します。
-
副部材を選択します。
副部材を選択すると、ジョイントが自動的に作成されます。
部材の識別キー

| 説明 | |
|---|---|
|
1 |
外側プロファイル |
|
2 |
中間プロファイル |
|
3 |
内側プロファイル |
[画像] タブ
ジョイントの寸法と作成側を定義するには、[ピクチャー] タブを使用します。

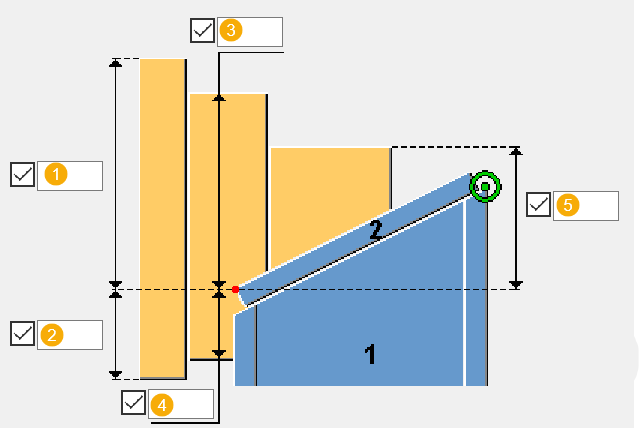

寸法

| デフォルト | ||
|---|---|---|
|
1 |
メイン参照点から外側プロファイルの上部ノードまでの垂直距離。 |
300 mm |
|
2 |
メイン参照点から外側プロファイルの下部ノードまでの垂直距離。 |
300 mm |
|
3 |
メイン参照点から中間プロファイル上部ノードまでの垂直距離。 |
300 mm |
|
4 |
メイン参照点から中間プロファイルの下部ノードまでの垂直距離。 |
300 mm |
|
5 |
メイン参照点から内側プロファイル上部ノードまでの垂直距離。 |
200 mm |

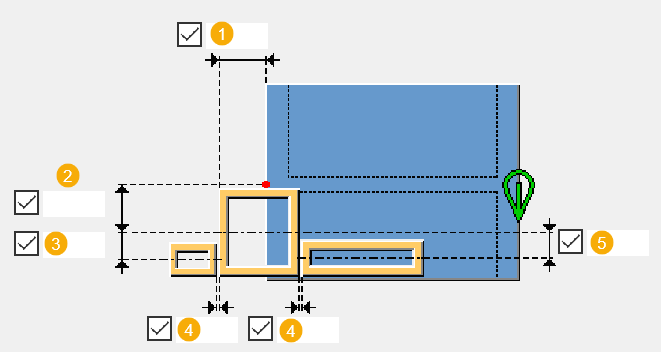

| 説明 | デフォルト | |
|---|---|---|
|
1 |
メイン参照点から内側プロファイルの上部ノードまたは下部ノードまでの水平距離。 |
0 mm |
|
2 |
柱の軸、または柱の上端または下端から、中間プロファイルの上部ノードまたは下部ノードまでの水平距離。 |
0 mm |
|
3 |
中間プロファイルの上部ノードまたは下部ノードから、外側プロファイルの上部ノードまたは下部ノードまでの水平距離。 |
0 mm |
|
4 |
中間プロファイルの面またはメイン参照点 (中のプロファイルがない場合は) から内側または外側のプロファイルの上部または下部ノードまでの水平距離。 |
0 mm |
|
5 |
中間プロファイルの上部ノードまたは下部ノードから、内側プロファイルの上部ノードまたは下部ノードまでの水平距離。 |
0 mm |
作成側
| オプション | 説明 |
|---|---|
|
|
延長プロファイルは、勾配の下部に作成されます。これはデフォルトのオプションです。 |
|
|
延長プロファイルは、勾配の上部に作成されます。 |
[外側プロファイル]/[中間プロファイル]/[内側プロファイル]タブ
外側プロファイル、 中間プロファイル、および 内側プロファイル タブを使用して、部材の作成、プロパティ、位置、および形状を定義します。
部材
プロファイルを作成するには、 はい を選択します。
| オプション | 説明 |
|---|---|
|
外側プロファイル |
プロファイル カタログからプロファイルを選択します。 |
|
中間プロファイル |
プロファイル カタログからプロファイルを選択します。 水平プロファイルと垂直プロファイルのどちらを作成するかを選択します。 |
|
内側プロファイル |
プロファイル カタログからプロファイルを選択します。 |
|
オプション |
説明 |
デフォルト |
|---|---|---|
|
マーク |
部材マークの頭文字および開始番号。 一部のコンポーネントには別のフィールド行があり、そこに製品マークを入力できます。 |
デフォルトの部材開始番号を定義するには、 の [コンポーネント] 設定で設定します。 |
|
材質 |
材質の等級。 |
デフォルトの材質を定義するには、 で [コンポーネント] 設定を開き、[材質] フィールドで設定します。 |
|
名前 |
図面およびレポートに表示される名前。 |
水平距離
プロファイルの上部ノードまたは下部ノードの水平距離を測定する方法を定義します。
| オプション | 説明 |
|---|---|
|
|
柱軸から測定 |
|
|
柱の上端から測定 |
|
|
柱の下端から測定 |
デプスでの水平位置
| オプション | 説明 |
|---|---|
|
|
背面 |
|
|
下 |
|
|
上 |
平面内の水平位置
平面内のプロファイルの水平位置を定義します。
| オプション | 説明 |
|---|---|
|
|
中 |
|
|
右 |
|
|
左 |
プロファイル カット タイプ
| オプション | 説明 |
|---|---|
|
|
プロファイルはカットされません。 |
|
|
斜、カット |
|
|
四角形、カット |
|
|
斜 |
|
|
四角形 |
プロファイルの方向
| オプション | 説明 |
|---|---|
|
|
方向は反転されません。 |
|
|
方向が反転します。 |
[キャッププレート]タブ
部材プロパティとキャップ プレート作成を定義するには、[キャップ プレート] タブを使用します。
部材
| オプション | 説明 | デフォルト |
|---|---|---|
|
キャップ プレート |
キャップ プレートの厚さ。 |
15 mm |
|
オプション |
説明 |
デフォルト |
|---|---|---|
|
マーク |
部材マークの頭文字および開始番号。 一部のコンポーネントには別のフィールド行があり、そこに製品マークを入力できます。 |
デフォルトの部材開始番号を定義するには、 の [コンポーネント] 設定で設定します。 |
|
材質 |
材質の等級。 |
デフォルトの材質を定義するには、 で [コンポーネント] 設定を開き、[材質] フィールドで設定します。 |
|
名前 |
図面およびレポートに表示される名前。 |
キャッププレートの作成
外側、中間、内側のプロファイルのキャッププレートを作成するかどうかを個別に選択できます。
| オプション | 説明 |
|---|---|
|
|
キャッププレートは作成されません。 |
|
|
中間プロファイルにキャッププレートが作成されます。 |
|
|
外側プロファイルのキャッププレートが作成されます。 |
|
|
内側プロファイルのキャッププレートが作成されます。 |
キャッププレート縁端距離

| 説明 | |
|---|---|
|
1 |
垂直方向のエッジ寸法。 |
|
2 |
水平方向のエッジ寸法。 |
[一般] タブ
詳細を確認するには、以下のリンクをクリックしてください。
[解析] タブ
詳細を確認するには、以下のリンクをクリックしてください。
溶接
詳細を確認するには、以下のリンクをクリックしてください。
