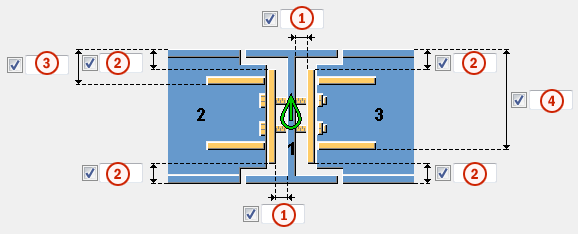

1

メイン梁とエンド プレートの間のギャップ。

2

エンド プレートの縁端から梁フランジまでの距離。

3

フランジ プレートの内側端部から副梁フランジまでの距離。

4

フランジ プレートの外側端部から副梁フランジまでの距離。

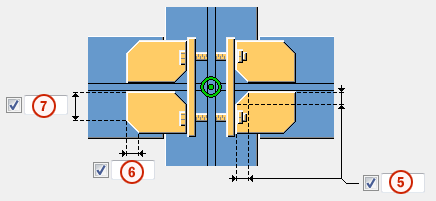

1

フランジ プレートの内側の角処理寸法。

2

フランジ プレートの水平方向の角処理寸法。

3

角処理の作成時に維持されるフランジ プレートの寸法。

エンド プレート、副エンド プレート

エンド プレートの厚さおよび高さを定義します。

[ピクチャー] タブでメイン部材とエンド プレートの間のギャップを定義している場合、[部材] タブで入力された長さは考慮されません。

副部材の幅が 200 mm 未満の場合、エンド プレートの厚さは 8 mm です。それ以外の場合は 10 mm です。

補正フランジ プレート、副補正フランジ プレート

フランジ プレートの厚さ、幅、および高さを定義します。

上部プレートと下部プレートには同じ値が使用されます。

幅 = デフォルト値は、丸め (梁フランジの幅 - 梁ウェブの厚さ)/2.0 によって決まります。

高さ = ノッチの長さプラス 150 mm です。

マーク

部材マークの頭文字および開始番号。

一部のコンポーネントには別のフィールド行があり、そこに製品マークを入力できます。

デフォルトの部材開始番号を定義するには、[ファイル] メニュー > [設定] > [オプション] の [コンポーネント] 設定で設定します。

材質

材質の等級。

デフォルトの材質を定義するには、[ファイル] メニュー > [設定] > [オプション] で [コンポーネント] 設定を開き、[材質] フィールドで設定します。

名前

図面およびレポートに表示される名前。

デフォルト

ノッチの寸法。

はい

単純な梁と梁の接続で 50 mm のノッチを作成します。

いいえ

この [ノッチ] タブのオプションを使用して、ノッチの寸法を定義します。

1

ノッチの垂直寸法。

2

ノッチの水平寸法。

デフォルト

副梁の上側または下側に直角のノッチを作成します。

オートデフォルトにより、このオプションを変更できます。

ノッチはありません

副梁の上側または下側に直角のノッチを作成します。

ノッチの寸法を定義します。傾斜が付けられた副梁を含む梁と梁の接続では、図に示されているようにデプスが測定されます。

副部材の両側にノッチを作成します。

ノッチの寸法を定義します。

副梁の両側に角処理されたノッチを作成します。

角処理の寸法を定義します。

ストリップを作成します。

ストリップの長さを定義します。フランジは完全にカットされます。

特殊な直角のノッチを作成します。

ノッチの寸法を定義します。ノッチは、副梁に対して直角となります。デフォルトでは、長さとデプスの値は設定されていません。

デフォルト

両側にノッチが作成されます。

オートデフォルトにより、このオプションを変更できます。

両側にノッチが作成されます。

左側にノッチが作成されます。

右側にノッチが作成されます。

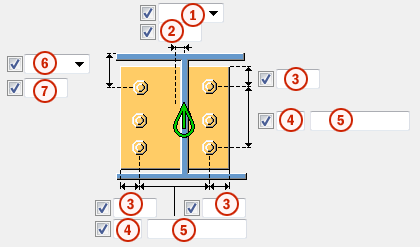

1

水平方向のボルト グループ位置の寸法を測定する方法を選択します。

• [左]: 副部材の左端から一番左のボルトまで。



• [中]: 副部材の中心線からボルトの中心線まで。



• [右]: 副部材の右端から一番右のボルトまで。



2

水平方向のボルト グループの位置の寸法。

3

ボルト縁端距離。

縁端距離とは、ボルトの中心から部材の端部までの距離です。

4

ボルト本数。

5

ボルト間隔。

ボルト間隔の値はスペースを使用して区切ります。ボルト個々の間隔を示す値を入力します。たとえば、3 つのボルトがある場合は、2 つの間隔値を入力します。

6

垂直方向のボルト グループ位置の寸法を測定する方法を選択します。

• [上]: 副部材の上端から一番上のボルトまで。



• [中]: ボルトの中心線から副部材の中心線まで。



• [下]: 副部材の下端から一番下のボルトまで。



7

垂直方向のボルト グループの位置の寸法。

現場/工場

ボルトの取り付け作業を行う場所です。

現場
